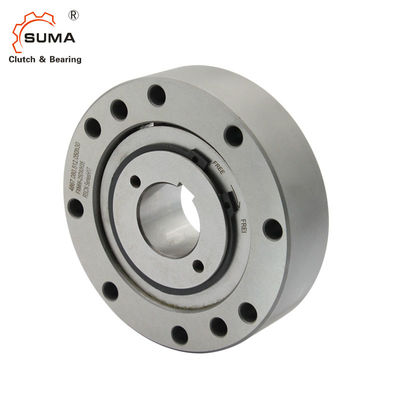

CKF-A35110 40 MM 6000RPM ব্যাকস্টপ স্প্র্যাগ ওয়ান ওয়ে ক্লাচ
বৈশিষ্ট্য
CKF-A হল একটি নন-কন্টাক্ট স্প্র্যাগ টাইপ ওয়ান ওয়ে ক্লাচ।অভ্যন্তরীণ রিংটি ভারবহন সমর্থন ছাড়াই একমুখী ফাংশনের জন্য ডিজাইন করা হয়েছে।ব্যবহার করার সময় অভ্যন্তরীণ রিং এবং বাইরের রিং এর সমাহার নিশ্চিত করতে বিয়ারিং ইনস্টল করা আবশ্যক।
রিভার্সাল রোধ করার উদ্দেশ্যে ব্যবহার করা হলে, নিচের সারণীতে দেখানো হিসাবে, গতি অতিক্রম করার জন্য ন্যূনতম অনুমোদিত মানের চেয়ে গতি যেন কম না হয় তা পরীক্ষা করা প্রয়োজন।
এই মডেলটি প্রধানত উচ্চ গতির কাজের অবস্থার অধীনে বিপরীত প্রতিরোধ করতে ব্যবহৃত হয়।এটি উচ্চ গতির ওভাররানিং ক্লাচ এবং কম গতির ওয়েজ ড্রাইভ স্যুইচিং ডিভাইসের জন্যও ব্যবহার করা যেতে পারে।
প্রযুক্তিগত ডেটা
আইটেম | CKF-A35110 |
উপাদান | GCr15 |
বোর দিয়া। | 35 মিমি |
বাইরের দিয়া। | 100 মিমি |
প্রস্থ (B) | 40 মিমি |
টর্ক ক্ষমতা | 425 Nm |
অতিমাত্রায় সীমাবদ্ধ গতি (অভ্যন্তরীণ জাতি) | 6000 r/মিনিট |
অতিমাত্রায় সীমাবদ্ধ গতি (বাহ্যিক জাতি) | 740 r/মিনিট |
ওজন | 2.1 কেজি |
প্যাকেজ | শক্ত কাগজ বাক্স বা আপনার প্রয়োজনীয়তা হিসাবে |
মাত্রা এবং ক্ষমতা
টাইপ | টর্ক Nm |
overrunning সীমিত গতি r/min |
d[H7] | ডি[এইচ৭] | e[H7] | চ | জি | গ | খ | ক | n-d1 | bn*tn | ওজন [কেজি] |
|
আউট রেস | অভ্যন্তরীণ জাতি | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
