| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | SUMA |
| সাক্ষ্যদান: | ISO SGS |
| মডেল নম্বার: | FK6204 FK6204-2RS |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | USD3-USD5PER PIECE |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ বাক্স |
| ডেলিভারি সময়: | ২ দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 পিসি |
| পণ্যের নাম: | ওয়ান ওয়ে ক্লাচ বিয়ারিং FK FK..2RS | উপাদান: | GCr15 বিয়ারিং স্টিল |
|---|---|---|---|
| টর্ক ক্ষমতা: | 53-104Nm | আবর্ত গতি: | 2800-10800RPM |
| একক ভর: | 0.07-0.17 কেজি | ওয়ারেন্টি: | 1 বছর |
| আকার: | 17*40*12 মিমি | প্যাকেজ: | শক্ত কাগজের বাক্স বা কাঠের কেস |
| লক্ষণীয় করা: | Fk6204 ফ্রিহুইল বিয়ারিং,স্প্র্যাগ ওয়ান ওয়ে ক্লাচ,ওভাররানিং ওয়ান ওয়ে ক্লাচ |
||

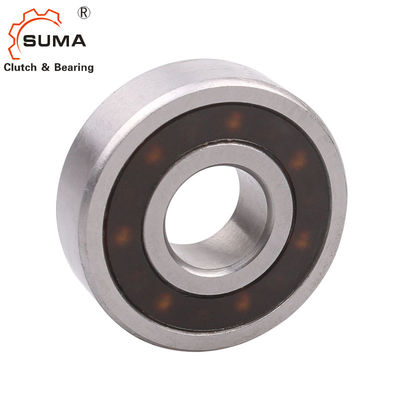

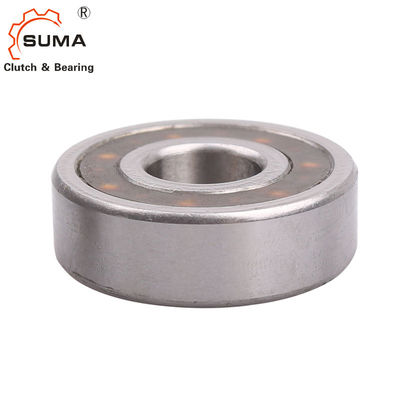

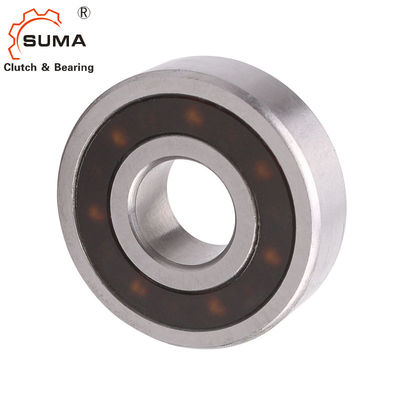

FK FK-2RS ফ্রিহুইল ওয়ান ওয়ে বিয়ারিং FK6204 FK6204-2RS
ফ্রিহুইল ওয়ান ওয়ে বিয়ারিং এর বৈশিষ্ট্য
প্রস্থ
12 / 14 / 15 / 16 / 17 / 18 মিমি
অপারেটিং তাপমাত্রা
সর্বোচ্চ140°C
অনুরোধে উচ্চ তাপমাত্রা
সর্বোচ্চ110°C (RS সীল সহ ডিজাইন 2RS)
তৈলাক্তকরণ
সিরিজ FK2আরএসসীল দিয়ে
অপারেটিভ আজীবন গ্রীস তৈলাক্তকরণ
সিরিজ FKসীল ডিস্ক ছাড়া
তেল বা গ্রীস তৈলাক্তকরণ
জারা সুরক্ষা সঙ্গে বিতরণ.
স্থাপন
ইনস্টলেশন সহনশীলতা
খাদ n6;হাব N7
সঙ্গম অংশ
সঙ্গমের অংশগুলিকে শক্ত করা এবং গ্রাইন্ড করার প্রয়োজন নেই।প্রেস ফিট করার আগে ফ্রিহুইল ক্লাচের পাশাপাশি ফ্রিহুইল ক্লাচের রিংগুলির আশেপাশে থাকা অংশগুলিকে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন (গ্রীসমুক্ত)।
ভারবহন
ফ্রিহুইল ক্লাচে বল এবং রোলার বিয়ারিং রয়েছে।অতিরিক্ত বাহ্যিক ভারবহন সমর্থন প্রয়োজন হয় না.
ফিট চাপ চাপুন
প্রেস ফিট চাপ বল প্রয়োগ করা উচিত নয়.
ক্ল্যাম্পিং দিক
অভ্যন্তরীণ রিংয়ের তীরটি অভ্যন্তরীণ রিংয়ের ক্ল্যাম্পিং দিক নির্দেশ করে।
মাত্রা এবং ক্ষমতা
কিংবদন্তি অঙ্কন:
d = ভিতরের ব্যাস D = বাইরের ব্যাস W = প্রস্থ r = প্রান্ত ব্যাসার্ধ T = টর্ক n = ঘূর্ণন গতি C = লোড ক্ষমতা
| উপাধি |
d [মিমি] |
ডি [মিমি] |
ডব্লিউ [মিমি] |
টিনাম [Nm] |
nসর্বোচ্চ [আরপিএম] |
গdyn [N] |
গstat [N] |
r [মিমি] |
ওজন [কেজি] |
আইটেম নংঃ. |
| FK 6203 | 17 | 40 | 12 | 53 | 10,800 | 6,245 | ৩,৪৪১ | 1.0 | 0.07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3,700 | 6,245 | ৩,৪৪১ | 1.0 | 0.07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7,500 | ৬,৮৬৯ | 4,268 | 1.5 | 0.12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3,200 | ৬,৮৬৯ | 4,268 | 1.5 | 0.12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | ৫,৪০০ | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2,800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | ৫,১০০ | 7,859 | 6,066 | 1.5 | 0.23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2,400 | 7,859 | 6,066 | 1.5 | 0.23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3,700 | 8,902 | 7,819 | 2.7 | 0.34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1,900 | 8,902 | 7,819 | 2.7 | 0.34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3,700 | 8,902 | 7,752 | 2.7 | 0.45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1,900 | 8,902 | 7,752 | 2.7 | 0.45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
সিরিজ FK 2RS (সীল সহ) এবং সিরিজ FK (সীল ছাড়া) এর জন্য সমস্ত স্পেসিফিকেশন
নির্দিষ্ট নামমাত্র ঘূর্ণন সঁচারক বল সঙ্গম অংশের পর্যাপ্ত দৃঢ়তার উপর ভিত্তি করে.
সিরিজ FK এর জন্য ঘূর্ণন গতি n (সীল ছাড়া) = সমাবেশ ইউনিটের অন্তর্নিহিত গতি
FK 2RS সিরিজের জন্য ঘূর্ণন গতি n (সীল সহ) = মিলন অংশগুলির গতির পার্থক্য।
পিছনের ড্রাইভিং টর্ক টর্ক আর্ম দ্বারা সংযত হয়।ঘূর্ণন সঁচারক বল হাতের অবস্থানে আটকানো উচিত নয়।এটি অক্ষীয় এবং রেডিয়াল দিকে 0.5 ইঞ্চি প্লে থাকতে হবে।
FRHM ব্যাকস্টপ একটি ক্লিয়ারেন্স ফিট জন্য সরবরাহ করা হয়.অক্ষীয় ধরে রাখার জন্য অভ্যন্তরীণ রিংয়ের সেট স্ক্রুগুলি সরবরাহ করা হয়, শ্যাফ্ট কলার প্রয়োজন হয় না।
