KI164 1Way Sprag Freewheel কাস্টম বিয়ারিং ফ্যাব্রিকেশন
বৈশিষ্ট্য

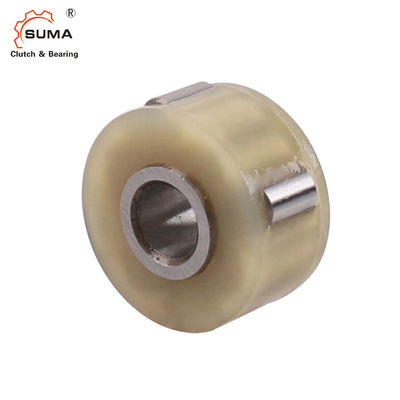

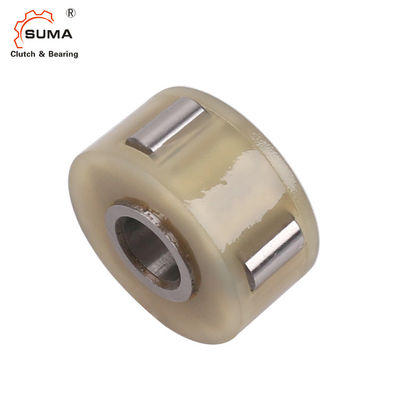

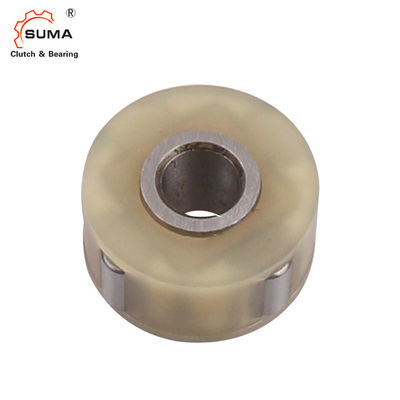

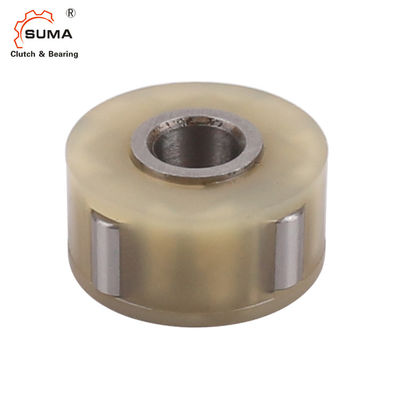

টাইপ KI একটি বেলন ধরনের freewheel হয়.এটি একটি অভ্যন্তরীণ জাতি এবং একটি পলিমাইড খাঁচায় লাগানো রোলার সমন্বিত একটি সমাবেশ।এই ধরনের ইউনিট ভেঙে ফেলা যাবে না।এটি অফিস সরঞ্জাম, বা প্যাকেজিং মেশিনের ছোট প্রক্রিয়াগুলির জন্য ডিজাইন করা হয়েছে, যাতে গিয়ার বা ফিডের ভিতরে মাউন্ট করা যায়
রোলার
গিয়ার বা ফিড রোলার ভিতরের ব্যাস বাইরের জাতি হিসাবে ব্যবহৃত হয়.অতিরিক্ত ভারবহন সমর্থন প্রয়োজন, এবং freewheel অক্ষীয় লোডিং সাপেক্ষে করা উচিত নয়;মাউন্ট উদাহরণ নিম্নলিখিত পৃষ্ঠায় দেখানো হয়.বাইরের জাতিকে শক্ত করার দরকার নেই;মিনিটশক্তি: 700 N/mm2
পৃষ্ঠের রুক্ষতা 22 CLA-এর বেশি হবে না। শ্যাফটের উপর মাউন্ট করা r6 সহনশীলতার জন্য প্রেস ফিট বা 0,02 থেকে 0,05 মিমি ক্লিয়ারেন্স সহ একটি আঠালো ফিট হতে পারে।
8 মিমি এবং তার উপরে মাপ একটি কীওয়ে দিয়ে সরবরাহ করা যেতে পারে। তাপমাত্রা পরিসীমা: -40°C থেকে +100°C (একটানা অপারেশন)। +120°C এর সর্বোচ্চ তাপমাত্রা অল্প সময়ের জন্য গ্রহণযোগ্য।
প্রযুক্তিগত ডেটা
পণ্যের নাম | ওয়ান ওয়ে ক্লাচ বিয়ারিং KI164 |
মডেল | KI164 |
উপাদান | GCr15 |
ভিতরের ব্যাস | 4 মিমি |
বাহিরের ব্যাসার্ধ | 16 মিমি |
পুরুত্ব | 10 মিমি |
টর্ক ক্ষমতা | 0.8Nm |
অভ্যন্তরীণ জাতি অতিমাত্রায় গতি | 1000r/মিনিট |
বাইরের জাতি ওভাররানিং গতি | 8000r/মিনিট |
ওজন | 0.008 কেজি |
গঠন | রোলার টাইপ |
আবেদন | টেক্সটাইল মেশিন, ফ্যান, ভেন্টিলেটর, প্রিন্টিং মেশিন |
প্যাকেজ | শক্ত কাগজ বাক্স, কাঠের বাক্স বা কাস্টমাইজড |
পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
ডেলিভারি সময় | নমুনার জন্য 2-4 দিন, বড় অর্ডারের জন্য 7 দিন |
মাত্রা এবং ক্ষমতা
টাইপ |
আকার |
ভিতরের ব্যাস |
টিকে.এন1) (Nm) |
অতিমাত্রায় গতি |
বাইরে ব্যাস |
এল1 (মিমি) |
এল (মিমি) |
ওজন |
|
KI |
dH7 (মিমি) |
এনimax2) (মিনিট-1) |
এনamax৩) (মিনিট-1) |
ডিH7 (মিমি) |
(কেজি) |
||||
164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 |
মন্তব্য
1) T সর্বোচ্চ = 2 &বার;টি কেএন
»নির্বাচন পৃষ্ঠা 10 থেকে 13 দেখুন
*) DIN 6885.1 এ একটি কীওয়ে দিয়েও সরবরাহ করা যেতে পারে
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্ট এবং কাপলিং
ছবি
