| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | MZ30G |

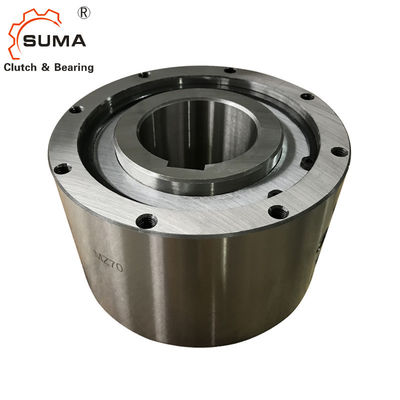

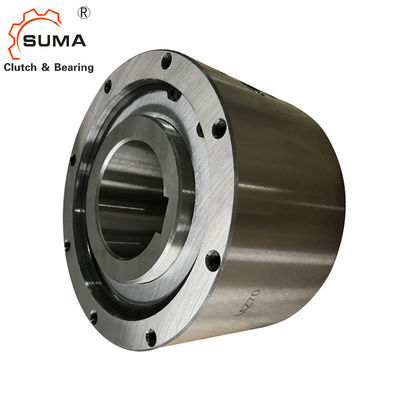

MZ30G 76MM পুরুত্ব ব্যাকস্টপিং ক্যাম বিয়ারিং ক্লাচ
বৈশিষ্ট্য
ব্যাকস্টপ বা ওভাররানিং ক্লাচ অ্যাপ্লিকেশনের জন্য উপযুক্ত MZ-G প্রকার।বাইরের জাতি পরিধি স্থল ফিনিস.
প্রযুক্তিগত ডেটা
| আইটেম | MZ30G |
| উপাদান | GCr15 |
| বোর দিয়া। | 30 মিমি |
| বাইরের দিয়া। | 100 মিমি |
| প্রস্থ | 76 মিমি |
| টর্ক ক্ষমতা | 735 Nm |
| ওজন | 3.2 কেজি |
| প্যাকেজ | শক্ত কাগজের বাক্স, কাঠের বাক্স বা আপনার প্রয়োজনীয়তা হিসাবে |
মাত্রা এবং ক্ষমতা
|
মডেল
|
টর্ক | সর্বোচ্চ।অতিরিক্ত | সর্বোচ্চ | টেনে আনুন | |
| ক্ষমতা |
ভিতরের জাতি |
বাইরের জাতি |
ইনডেক্সিং | টর্ক | |
| (N·m) | (আর/মিনিট) | (চক্র/মিনিট) | (N·m) | ||
| MZ15G | 186 | 2,200 | 900 | 150 | 0.2 |
| MZ17G | 215 | 2,000 | 800 | 150 | 0.2 |
| MZ20G | 323 | 1,900 | 700 | 150 | 0.29 |
| MZ30G-22 | 735 | 1800 | 500 | 150 | 0.39 |
| MZ30G-25 | |||||
| MZ30G | |||||
| MZ35G | 1,080 | 1,700 | 300 | 150 | 0.49 |
| MZ45G-40 | 1620 | 1700 | 300 | 150 | 0.69 |
| MZ45G | |||||
| MZ60G-50 | 2110 | 1600 | 250 | 150 | 0.98 |
| MZ60G-55 | |||||
| MZ60G | |||||
| MZ70G-65 | 3040 | 1300 | 250 | 150 | 1.27 |
| MZ70G | |||||
| জলোচ্ছাস আকার | ক |
গ |
B (h7) |
চ |
ই |
কে |
পিসিডি ডি |
এস |
HM No.of টোকা ছিদ্র ×সাইজ ×পিচ |
ওজন (কেজি) |
||
| দিয়া। (H7) |
কীওয়ে | চেম্ফার জে |
||||||||||
| 15 | 5×2.3 | 0.8 | 55 | 53 | 68 | 25 | 47 | 1.3 | 58 | 10 | 6-M5×0.8 | 1.3 |
| 17 | 5×2.3 | 0.8 | 63 | 61 | 75 | 28 | 52 | 1.3 | 64 | 10 | 6-M5×0.8 | 1.7 |
| 20 | 5×2.3 | 0.8 | 64 | 62 | 80 | 30 | 55 | 1.3 | 68 | 12 | 6-M6×1.0 | 1.9 |
| 22 | 8×3.3 | 1.0 | 70 |
68 |
100 |
45 |
75 |
1.3 |
৮৮ |
16 |
6-M8×1.25 |
3.2 |
| 25 | 8×3.3 | 1.0 | ||||||||||
| 30 | 10×3.3 | 1.0 | ||||||||||
| 35 | 10×3.3 | 1.0 | 78 | 76 | 110 | 50 | 80 | 1.3 | 95 | 16 | 6-M8×1.25 | 4.4 |
| 40 | 12×3.3 | 1.3 | 87 |
85 |
125 |
60 |
95 |
1.3 |
110 |
16 |
8-M8×1.25 |
6.2 |
| 45 | 12×3.3 | 1.3 | ||||||||||
| 50 | 14×3.8 | 1.5 | 90 |
৮৮ |
155 |
80 |
125 |
1.3 |
140 |
16 |
8-M8×1.25 |
9.5 |
| 55 | 16×4.3 | 1.5 | ||||||||||
| 60 | 18×4.4 | 1.5 | ||||||||||
| 65 | 18×4.4 | 1.8 | 105 |
103 |
175 |
95 |
145 |
1.3 |
162 |
16 |
8-M8×1.25 |
13.1 |
| 70 | 20×4.9 | 1.8 | ||||||||||
মন্তব্য:
1. T সর্বোচ্চ = 2 × T KN
2. ভিতরের জাতি overruns
3. বাইরের জাতি overruns
DIN 6885.1 এর কীওয়ে
মাউন্ট এবং কাপলিং
ছবি
