| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | MZEU12 |

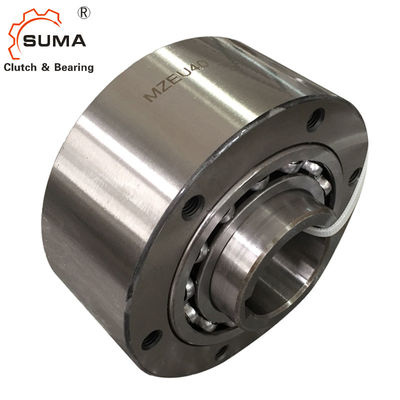

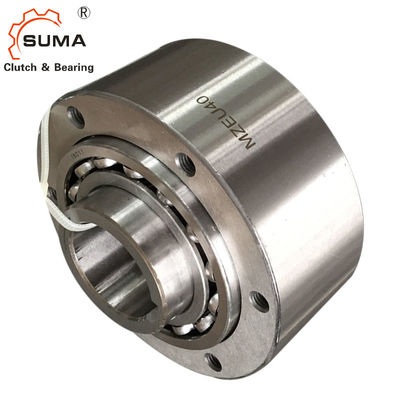

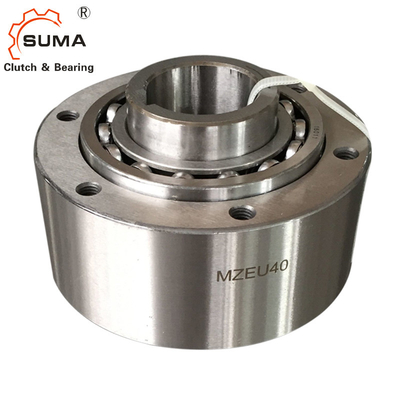

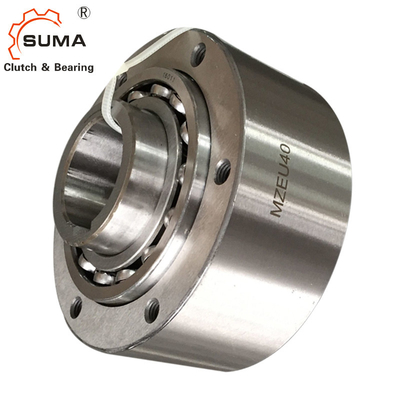

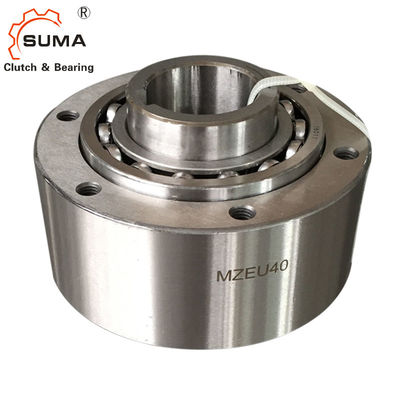

MZEU12 স্টিল GCr15 ওয়ান ওয়ে স্প্র্যাগ 60 Nm ক্যাম ব্যাকস্টপ ক্লাচ
1. মডেল নং. MZEU12 থেকে MZEU80 প্রি-গ্রীসড এবং কোন তৈলাক্তকরণের প্রয়োজন নেই৷
অপারেশনাল তাপমাত্রা পরিসীমা -40C থেকে +40C।
মডেল নং.MZEU90 থেকে MZEU150 তেল তৈলাক্তকরণ প্রয়োজন।
2. মডেল নং. MZEU12 থেকে MZEU80 sprockets এবং অন্যান্য টর্ক ট্রান্সমিটিং ফ্যাক্টর স্ট্যান্ডার্ড ফ্ল্যাঞ্জের সাথে ব্যবহার করা যেতে পারে।
3. আমরা h7 এর একটি শ্যাফ্ট সহনশীলতা সুপারিশ করি এবং ISO R773 (DIN 6885.1) কীওয়ে আদর্শ।
4. আমরা স্প্রোকেট এবং অন্যান্য অংশগুলির জন্য E H7 এর সহনশীলতার সুপারিশ করি।
5. বাইরের রেসের উভয় প্রান্তের পৃষ্ঠ এবং ফ্ল্যাঞ্জ, স্প্রোকেট এবং অন্যান্য অংশগুলির যোগাযোগের পৃষ্ঠগুলি পরিষ্কার করুন।
মাত্রা এবং ক্ষমতা
মডেল |
টর্ক ক্ষমতা |
সর্বোচ্চoverrunning |
টেনে আনুন টর্ক |
জলোচ্ছাস আকার |
কীওয়ে |
ক |
খ |
গ |
ডি |
ই |
চ |
জি |
HJ |
কে |
এল |
ওজন |
|
| N·m | r/মিনিট | r/মিনিট | N·m | H7 | অভ্যন্তরীণ জাতি | h7 | পিসিডি | গ | (কেজি) | ||||||||
| MZEU12(K) | 60 | 2000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU15(K) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU20(K) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU25(কে) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU30(K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU35(K) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU40(K) | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU45(K) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU50(K) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU55 (K) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU60 (K) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | ৮৯ | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU70 (কে) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU80 (K) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100(K) | 17600 | 400 | 130 | ৫.৩৯ | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130(K) | 24500 | 320 | 110 | ৬.৭৬ | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150(K) | ৩৩৮০০ | 240 | 80 | ৮.১৩ | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
মাউন্ট এবং কাপলিং
6. মডেল নং এর জন্যMZEU90 থেকে MZEU150, উভয় প্রান্তে বাইরের রেসের পৃষ্ঠে সীল আঠালো প্রয়োগ করুন।
7. ঘূর্ণনের দিক পরীক্ষা করুন।
8. ক্লাচে স্ট্যান্ডার্ড ফ্ল্যাঞ্জ, স্প্রোকেট এবং অন্যান্য সরঞ্জাম ইনস্টল করার সময় এগুলিকে বিয়ারিংয়ের চারপাশে ফিট করুন এবং বাইরের দৌড়ের উভয় প্রান্তে বোল্টগুলিকে স্ক্রু করুন।
9. বিপরীত দিকে ফ্ল্যাঞ্জ এবং স্প্রোকেট উভয়ই ইনস্টল করে, ঘূর্ণনের দিক পরিবর্তন করা যেতে পারে।
10. শ্যাফটের উপর ক্লাচ মাউন্ট করার সময়, ভিতরের জাতিতে চাপ প্রয়োগ করুন কিন্তু বাইরের দৌড়ে কখনই নয়।
11. উচ্চ গতির ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য (50 c/m এর বেশি) একটি শক্তিশালী স্প্রিং টাইপ সুপারিশ করা হয়।
12. মডেল নং বর্ণনা
MZEU কে
কোন চিহ্ন নেই: বাইরের দৌড়ে কোন কীওয়ে নেই।
কে: বাইরের জাতিতে কীওয়ে।
