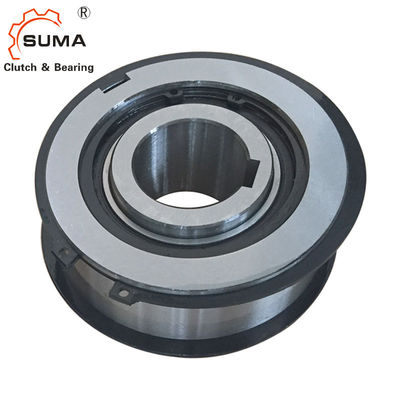

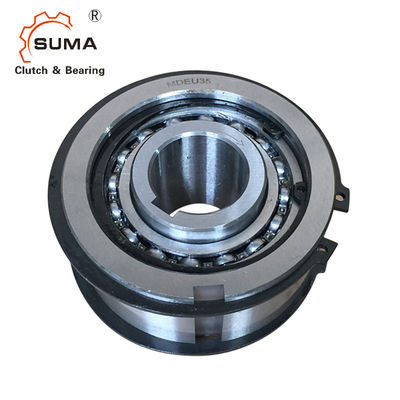

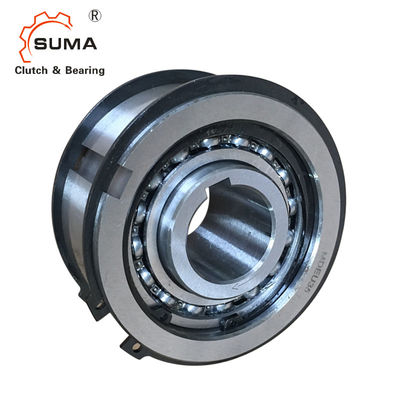

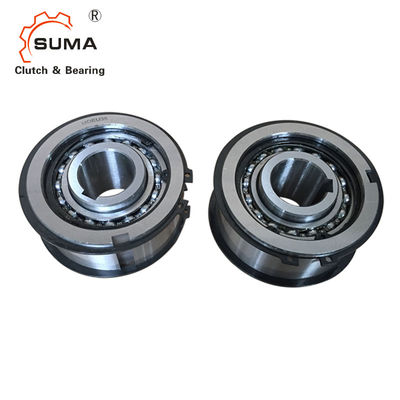

MDEU GCr15 একক উপায় H7 সহনশীলতা ক্যাম স্প্র্যাগ বিয়ারিং
ইনস্টলেশন এবং ব্যবহার
1. পুলি, স্প্রোকেট ইত্যাদির বোরগুলির H6 বা H7 সহনীয়তা থাকা উচিত৷
2. ক্যাম এবং রোলারের গঠনের কারণে, বেলন টাইপ বিয়ারিং-এ নির্মিত।
3. শ্যাফটে ক্যাম ক্লাচ ইনস্টল করার সময়, ক্লাচের ভিতরের রেসটি সামান্য টিপুন।
4. কখনই ক্যাম ক্লাচে থ্রাস্ট লোড প্রয়োগ করবেন না।অন্যান্য যন্ত্রসমূহ
ক্যাম ক্লাচে প্রয়োগ করা থ্রাস্ট লোড নেওয়ার জন্য প্রদান করা উচিত।
5. পুলি দিয়ে ইনস্টল করার মতো ক্যাম ক্লাচে প্রয়োগ করা বড় রেডিয়াল লোডের ক্ষেত্রে, অন্য একটি বিয়ারিং প্রস্তুত করতে হবে যাতে লোডগুলির বিন্দুটি বিয়ারিংয়ের উপর ঝুলতে পারে।
6. কী ISO R773 (DIN 6885.1) অনুযায়ী হওয়া উচিত।উল্লেখ্য যে বাইরের রেসের কীওয়ের মাত্রাগুলি ISO R773 (DIN 6885.1) এ উল্লিখিত কীওয়ের মাত্রা অনুসারে নয়।
মাত্রা এবং ক্ষমতা
মডেল |
টর্ক ক্ষমতা (N@m) |
সর্বোচ্চ overrunning (আর/মিনিট) অভ্যন্তরীণ জাতি |
সর্বোচ্চ ইনডেক্সিং (চক্র/মিনিট) |
সর্বোচ্চ রেডিয়াল লোড যখন overrunning (N) |
বিরক্ত আকার (H7) |
অভ্যন্তরীণ জাতি কীওয়ে |
ক |
খ (h7) |
গ |
ডি |
ই |
চ |
জি |
এইচ |
আমি |
বাইরের জাতি কীওয়ে |
ওজন ( কেজি ) |
MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | ৮৮ | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | ৭.৯ |
MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | ৯.৭ |
মাউন্ট এবং কাপলিং
