ক্যাম ক্লাচ বিয়ারিং
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | GL12 GLP12 |

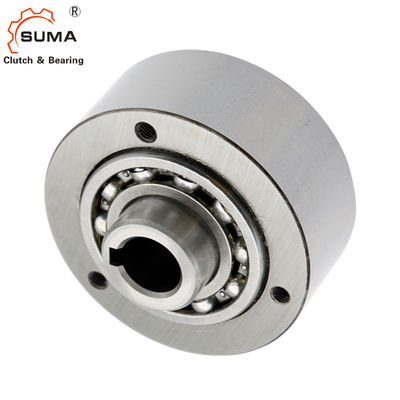

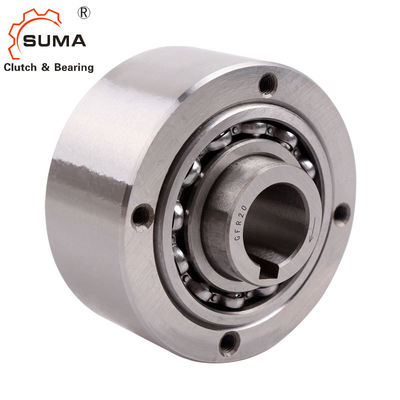

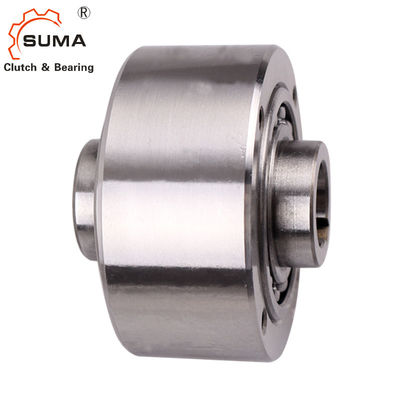

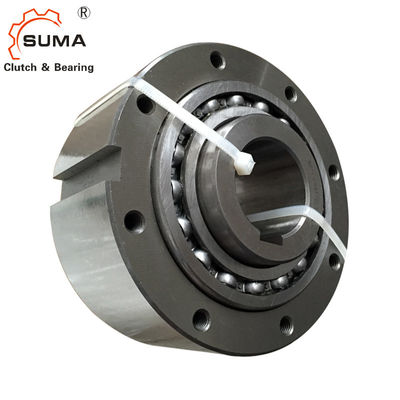

GL12 GLP12 Sprag H6 টলারেন্স 55Nm ব্যাকস্টপ ক্যাম ক্লাচ
বৈশিষ্ট্য
GL টাইপ ফ্রিহুইলগুলিতে 160.. সিরিজ বল বিয়ারিংগুলি রয়েছে যা বাইরের রেসের সাথে ভিতরের রেসকে কেন্দ্র করতে ব্যবহৃত হয়।ঘূর্ণন সঁচারক বলগুলি চাবির মাধ্যমে শ্যাফ্ট থেকে অভ্যন্তরীণ জাতিতে এবং স্ক্রুগুলির মাধ্যমে বাইরের জাতি থেকে বহিরাগত অঞ্চলে প্রেরণ করা হয়।শ্যাফ্ট সহনশীলতা অবশ্যই h6 বা j6 এবং বাইরের রেস কী সহনশীলতা h7 হতে হবে।12 পৃষ্ঠায় প্রদত্ত নির্দেশাবলী অনুসরণ করে, অপারেশন করার আগে হয় গ্রীস বা তেল তৈলাক্তকরণ অবশ্যই ফ্রি-হুইলগুলিতে প্রয়োগ করতে হবে। প্রতিটি ফ্রিহুইল দুটি কাগজের গ্যাসকেট দিয়ে সরবরাহ করা হয় যা অবশ্যই বাইরের রেস এবং ফ্ল্যাঞ্জের মধ্যে প্রবেশ করাতে হবে।যদি সেগুলি ব্যবহার না করা হয় তবে ফ্রিহুইলটি খারাপভাবে ক্ষতিগ্রস্থ হতে পারে।
প্রযুক্তিগত ডেটা
| পণ্যের নাম | জিএল জিএলপি ওয়ান ওয়ে স্প্র্যাগ বিয়ারিং |
| মডেল | জিএল জিএলপি |
| উপাদান | GCr15 |
| প্যাকেজ | শক্ত কাগজের বাক্স / কাঠের বাক্স, পুলি, ইত্যাদি |
| পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন |
| ডেলিভারি সময় | নমুনার জন্য 2-4 দিন, বড় অর্ডারের জন্য 7 দিন |
মাত্রা এবং ক্ষমতা
| মডেল | dH7 | ধ6 | এল | L1 | L2 | D1 | D2 | D3 | z | জি* | nMAX মিনিট-1 |
টিএন | প্রতিরোধ টর্ক |
ওজন | |
| মিমি | ভিতরের জাতি |
বাইরের জাতি |
Nm | Nm | কেজি | ||||||||||
| জিএল 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4000 | 5600 | 55 | 0.11 | 0.5 |
| জিএল 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0.15 | 0.8 |
| জিএল 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
| জিএল 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
| জিএল 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | ৩৩০০ | 500 | 0.40 | 2.2 |
| জিএল 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0.60 | 3.0 |
| জিএল 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
| জিএল 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
| জিএল 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
| জিএল 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1.50 | ৮.৬ |
| জিএল 60 | 60 | 170 | 114 | ৮৯ | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1.60 | 10.5 |
| জিএল 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3.60 | 13.5 |
| জিএল 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
| জিএল 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6.80 | 28.5 |
| জিএল 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8.80 | 42.5 |
| জিএল 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
| জিএল 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
| জিএল 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13.50 | 138.0 |
| মডেল | dH7 | ধ6 | এল | L1 | L2 | D1 | D2 | D3 | z | জি* | bH8 | t | nMAX মিনিট-1 |
টিএন | প্রতিরোধ টর্ক |
ওজন | |
| মিমি | মিমি | ভিতরের জাতি |
বাইরের জাতি |
Nm | Nm | কেজি | |||||||||||
| জিএলপি 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0.5 |
| জিএলপি 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0.8 |
| GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
| GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
| GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | ৩৩০০ | 500 | 0.40 | 2.2 |
| জিএলপি 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0.60 | 3.0 |
| জিএলপি 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
| জিএলপি 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
| জিএলপি 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
| জিএলপি 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1.50 | ৮.৬ |
| জিএলপি 60 | 60 | 170 | 114 | ৮৯ | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1.60 | 10.5 |
| জিএলপি 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13.5 |
| জিএলপি 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
| জিএলপি 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28.5 |
| জিএলপি 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42.5 |
| জিএলপি 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
| জিএলপি 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12.50 | 65.0 |
| জিএলপি 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
t mAX = 2 x T n
কীওয়ে ডিআইএন 6885 পৃষ্ঠা 1
*GLP12 এর 3 x ø5,5 ছিদ্র রয়েছে
1) ভিতরের দৌড় বাইরের দৌড়ের চেয়ে দ্রুত
2) বাইরের জাতি ভিতরের দৌড়ের চেয়ে দ্রুত
