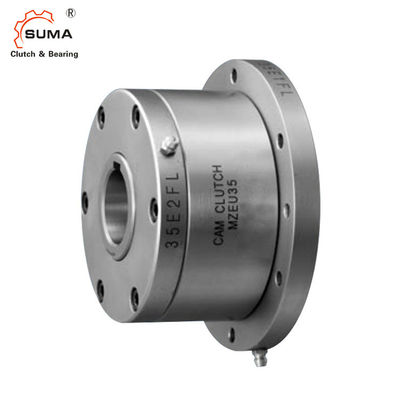

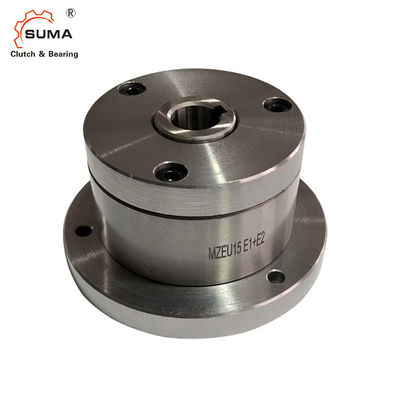

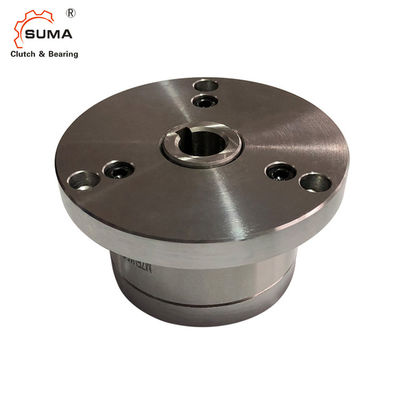

100 Nm MZEU GCr15 রোলার ক্লাচ বিয়ারিং বিহীন লুব্রিকেশন
মডেল নাম্বার.
q অভ্যন্তরীণ জাতি
w বাইরের জাতি
ই ক্যাম
r বসন্ত
t ভারবহন
y সাইড প্লেট
u E1 ফ্ল্যাঞ্জ
i E2 ফ্ল্যাঞ্জ
o সকেট বল্টু
!0 সেট স্ক্রু
এই অঙ্কনটি MZEU E1+E2 দেখায়
MZEU কে
কোন চিহ্ন নেই: বাইরের দৌড়ে কোন কীওয়ে নেই।
কে: বাইরের জাতিতে কীওয়ে।
মাত্রা এবং ক্ষমতা
মডেল | টর্ক ক্ষমতা |
সর্বোচ্চoverrunning |
টেনে আনুন টর্ক |
জলোচ্ছাস আকার | কীওয়ে | ক | খ | বি ফল | গ | ডিএফ | চ | এম | এন | ওজন | |
ভিতরের জাতি |
বাইরের জাতি |
||||||||||||||
Nm | r/মিনিট | r/মিনিট | Nm | H7 | অভ্যন্তরীণ জাতি | h7 | কেজি | ||||||||
MZEU12(K)E1+E2 | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X 1.8 | 42 | 62 | 85 | 20 | 72 | 20 | 10.0 | ৫.৭ | 1.1 |
MZEU15(K)E1+E2 | 100 | 1,800 | 900 | 0.20 | 15 | 5 X 2.3 | 52 | 68 | 92 | 28 | 78 | 25 | 11.0 | ৫.৭ | 1.5 |
MZEU20(K)E1+E2 | 245 | 1,600 | 700 | 0.29 | 20 | 6X 2.8 | 57 | 75 | 98 | 34 | 85 | 30 | 10.5 | ৫.৭ | 1.9 |
MZEU25(K)E1+E2 | 425 | 1,600 | 600 | 0.33 | 25 | 8X 3.3 | 60 | 90 | 118 | 35 | 104 | 40 | 11.5 | ৬.৮ | 2.9 |
MZEU30(K)E1+E2 | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 128 | 43 | 114 | 45 | 11.5 | ৬.৮ | 4.0 |
MZEU35(K)E1+E2 | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13.5 | ৬.৮ | 5.2 |
MZEU40(K)E1+E2 | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15.5 | 9.0 | ৭.৯ |
MZEU45(K)E1+E2 | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 165 | 53 | 146 | 60 | 15.5 | 9.0 | 9.3 |
MZEU50(K)E1+E2 | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 185 | 64 | 166 | 70 | 14.0 | 9.0 | 11.7 |
MZEU55(K)E1+E2 | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18.0 | 11.0 | 15.3 |
MZEU60(K)E1+E2 | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17.0 | 11.0 | 17.7 |
MZEU70(K)E1+E2 | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 234 | 95 | 212 | 90 | 18.5 | 11.0 | 25.5 |
MZEU80(K)E1+E2 | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21.0 | 11.0 | ৩৩.২ |
MZEU90(K)E1+E2 | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20.5 | 13.0 | 38.3 |
MZEU100(K)E1+E2 | 17,600 | 400 | 130 | ৫.৩৯ | 100 | 28X 6.4 | 182 | 270 | 335 | 120 | 305 | 140 | 30.0 | 17.5 | ৬৮.৮ |
MZEU130(K)E1+E2 | 24,500 | 320 | 110 | ৬.৭৬ | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | ২৯.০ | 17.5 | 98.2 |
MZEU150(K)E1+E2 | ৩৩,৮০০ | 240 | 80 | ৮.১৩ | 150 | 36X8.4 | 246 | 400 | 485 | 180 | 445 | 200 | 32.0 | 21.5 | 198.2 |
মাউন্ট এবং কাপলিং
ইনস্টলেশন এবং ব্যবহার
1. মডেল নম্বরMZEU12 থেকে MZEU80 প্রি-গ্রীসযুক্ত এবং কোনো তৈলাক্তকরণের প্রয়োজন নেই।অপারেশনাল তাপমাত্রা পরিসীমা হল –40°C থেকে +40°C।মডেল নম্বরMZEU90 থেকে MZEU150 তেলের তৈলাক্তকরণ প্রয়োজন।(31 পৃষ্ঠায় তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ পড়ুন)।
2. আমরা h7 এর একটি শ্যাফ্ট সহনশীলতা সুপারিশ করি এবং ISO R773 (DIN 6885.1) কীওয়ে আদর্শ।
3. আমরা স্প্রোকেট, গিয়ার এবং অন্যান্য লাগানো অংশগুলির জন্য B H7 বা H8 সহনশীলতার সুপারিশ করি৷
4. ক্লাচটি একটি বেসিক টাইপ ক্যাম ক্লাচ, E1 ফ্ল্যাঞ্জ এবং E2 ফ্ল্যাঞ্জের সাথে আলাদা অংশ হিসাবে বিতরণ করা হয়।
5. বাইরের রেসের উভয় প্রান্তের পৃষ্ঠ এবং ফ্ল্যাঞ্জের যোগাযোগের পৃষ্ঠগুলি পরিষ্কার করুন।
6. মডেল নং এর জন্যMZEU90 থেকে MZEU150, উভয় প্রান্তে বাইরের রেসের পৃষ্ঠে সীল আঠালো প্রয়োগ করুন।
7. ঘূর্ণনের দিকটি পরীক্ষা করুন এবং E1 এবং E2 ফ্ল্যাঞ্জগুলিকে ক্লাচে সংযুক্ত করুন৷
8. ক্লাচে স্প্রোকেট, গিয়ার এবং অন্যান্য সরঞ্জাম ইনস্টল করার সময়, এগুলিকে বাইরের রেসের পৃষ্ঠে ফিট করুন এবং বোল্টগুলিকে E1 ফ্ল্যাঞ্জে স্ক্রু করুন।
9. বিপরীত দিকে ফ্ল্যাঞ্জ এবং স্প্রোকেট উভয়ই ইনস্টল করে, ঘূর্ণনের দিক পরিবর্তন করা যেতে পারে।
10. শ্যাফটের উপর ক্লাচ মাউন্ট করার সময়, ভিতরের জাতিতে চাপ প্রয়োগ করুন কিন্তু বাইরের দৌড়ে কখনই নয়।
11. উচ্চ গতির ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য (50 c/m এর বেশি) একটি শক্তিশালী স্প্রিং টাইপ সুপারিশ করা হয়।
