উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SUMA
সাক্ষ্যদান ISO SGS
মডেল নম্বার BWX13143A
পণ্যের বিবরণ
ডেলিভারি সময়:
3-5 দিন
পণ্যের নাম:
স্প্র্যাগ ক্লাচ বিয়ারিং BWX13143A
উপাদান:
GCr15 বিয়ারিং স্টিল
টর্ক ক্ষমতা:
120Nm
একক ভর:
0.06 কেজি
ওয়ারেন্টি:
1 বছর
ই এম:
গ্রহণ করুন
প্যাকেজ:
শক্ত কাগজের বাক্স বা কাঠের কেস
লক্ষণীয় করা:

BWX13143A ক্লাচ ক্যাম

,

120Nm ক্লাচ ক্যাম

,

স্প্র্যাগ ওভাররানিং ক্লাচ

পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
USD30-USD40 PER PIECE
প্যাকেজিং বিবরণ
শক্ত কাগজ বাক্স
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা
প্রতি মাসে 1000 পিসি
পণ্যের বর্ণনা

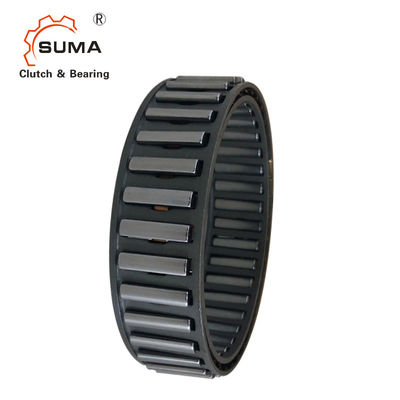

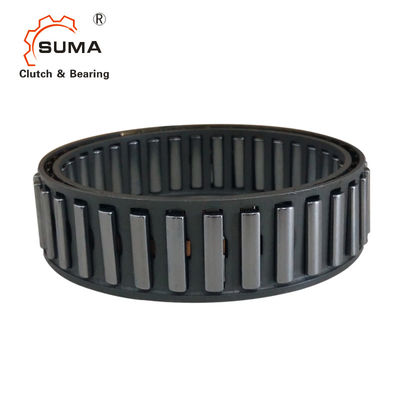

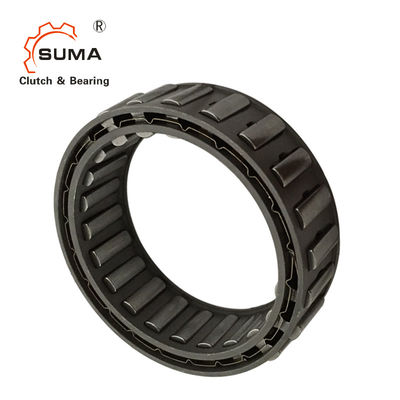

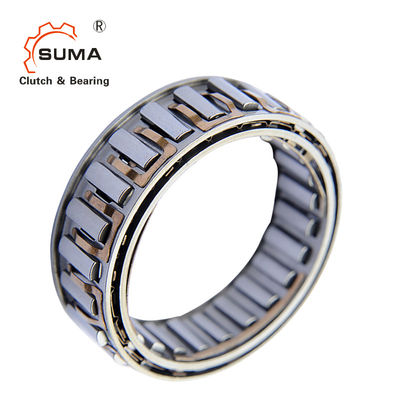

               BWX13143A ওয়ান ওয়ে স্প্র্যাগ 120Nm ওভাররানিং ক্লাচ ক্যাম

বৈশিষ্ট্য

Cage Freewheels BWX হল স্প্র্যাগ ফ্রি হুইল যা গ্রাহকের দ্বারা সরবরাহ করা ভিতরের এবং বাইরের রিংগুলির মধ্যে ইনস্টল করা হবে।

ফ্রিহুইল BWX হিসাবে ব্যবহৃত হয়:

➧ ব্যাকস্টপ

➧ ওভাররানিং ক্লাচ

➧ ইনডেক্সিং Freewheels

4900 Nm পর্যন্ত নামমাত্র টর্ক।

বিচ্ছিন্ন

যখন বাইরের বলয়টি ঘূর্ণায়মান হয় তখন কেন্দ্রাতিগ শক্তির কারণে স্প্র্যাগগুলি ভিতরের জাতি থেকে সরে যায়।এটি ফ্রিহুইলিং অপারেশনের সময় পরিধান হ্রাস করে।

আকর্ষক

যখন বাইরের বলয়টি ঘোরে তখন কেন্দ্রাতিগ বল ভিতরের বলয়ের বিরুদ্ধে স্প্র্যাগগুলিকে চাপ দেয়।টর্ক প্রয়োগ করার সাথে সাথে এটি স্প্র্যাগগুলির সাথে জড়িত হওয়ার ক্ষমতা বাড়ায়।



মাত্রা এবং ক্ষমতা

ফ্রি হুইল সাইজ নামমাত্র টি অর্ক
এমএন
Nm
জে
+0,008
-0,005 মিমি
ডি
±0,013 মিমি

মিমি
কে
মিমি
Sprags পরিমাণ স্ট্রিপগুলি টেনে আনুন
পরিমাণ
ব্রেক ক্লিপ
পরিমাণ
ওজন
কেজি
BWX133590A 63 22,225 38,887 10,0 44,0 12     0,03
BWX13143A 120 27,767 44,425 13,5 51,0 14     0,06
BWX133392 280 38,092 54,750 16,0 71,0 18     0,09
BWX1310145 180 41,275 57,937 13,5 74,2 14   3 0,07
BWX132909A 360 44,450 61,112 16,0 78,5 20 2 3 0,10
BWX133339 310 49,721 ৬৬,৩৮৩ 13,5 85,0 22 2 4 0,09
BWX1310003 310 49,721 ৬৬,৩৮৩ 13,5 85,0 22   4 0,09
BWX137222 570 49,721 ৬৬,৩৮৩ 19,0 85,0 22     0,12
BWX1310445 400 54,765 71,427 13,5 91,7 24     0,09
BWX1310172 540 54,765 71,427 16,0 91,7 24     0,12
BWX1310226 520 54,765 71,427 16,0 91,7 24 2 4 0,12
BWX136709 770 54,765 71,427 21,0 91,7 24 3 10 0,16
BWX1310147 1000 54,765 71,427 25,4 91,7 24 3 8 0,20
BWX136324 600 57,760 74,427 19,0 95,0 26     0,14
BWX1310080 670 72,217 ৮৮,৮৮২ 13,5 115,0 30   4 0,12
BWX13168 1 300 72,217 ৮৮,৮৮২ 21,0 115,0 30     0,20
BWX134012 1 300 72,217 ৮৮,৮৮২ 21,0 115,0 30 4 10 0,20
BWX137322 2000 79,6982 ৯৬,৩৬৩ 25,4 124,0 34 5 12 0,28
BWX138316 2960 ৮৩,৫৯৭২ 102,596 25,4 131,6 34 5 12 0,30
BWX13261A1 1600 103,2312 119,893 16,0 154,0 40 6 10 0,19
BWX13236 1700 117,3912 136,391 16,0 175,3 30 5 6 0,25
BWX133403B 4900 123,8812 142,880 25,4 188,0 44   11 0,46



1 এই ফ্রিহুইল সাইজ দিয়ে ভিতরের খাঁচার কেন্দ্রীভূত ফ্ল্যাঞ্জটি ডানদিকে রয়েছে!

2 অভ্যন্তরীণ রিং রেসের ব্যাসের সহনশীলতা ±0,013 মিমি দ্বারা বাড়ানো যেতে পারে!

তাত্ত্বিক নামমাত্র ঘূর্ণন সঁচারক বল শুধুমাত্র অভ্যন্তরীণ এবং বাইরের বলয়ের মধ্যে আদর্শ ঘনত্বের জন্য প্রযোজ্য।

সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।নির্বাচন টর্ক নির্ধারণের জন্য পৃষ্ঠা 14 দেখুন।

মাউন্টিং উদাহরণ
কেজ ফ্রি হুইলসের পাশ্বর্ীয় নির্দেশিকা হয় বাইরের রিং-এর উপর একটি কাঁধ দ্বারা বা গার্ড রিং বা গার্ড ডিস্ক দ্বারা প্রভাবিত হতে পারে যা বাইরের বলয়ে স্থির থাকে।কোন আন্ডারকাট, অবকাশ, কাঁধ বা চেম্বার, বা যেকোনও বিকেন্দ্রিকতা, ওভার ডাইমেনশন „B“ থাকতে হবে।সমাবেশের সুবিধার জন্য আমরা সুপারিশ করি যে ভিতরের এবং বাইরের ঘোড়দৌড়গুলি 3 মিমি লেটের জন্য 15 ডিগ্রি কোণে চ্যামফার করা উচিত।

অর্ডার করার উদাহরণ
অর্ডার করার উদাহরণ
ফ্রিহুইল সাইজ BWX 13143A, স্ট্যান্ডার্ড টাইপ:
&ষাঁড়;BWX 13143A

ছবি



স্ট্রিপগুলি টেনে আনুন

স্প্র্যাগ এবং অভ্যন্তরীণ রেসের মধ্যে ফ্রি-হুইলিং অপারেশনের সময় পরিধান কমাতে, পরিধান-প্রতিরোধী বেরিলিয়াম তামার খাদ থেকে তৈরি ড্র্যাগ স্ট্রিপগুলি ভিতরের খাঁচার সাথে সংযুক্ত করা হয়।এর ফলে অভ্যন্তরীণ খাঁচা এবং অভ্যন্তরীণ জাতি মধ্যে ঘর্ষণ বৃদ্ধি পায়।এটি ফ্রি-হুইলিং অপারেশনের সময় স্বতন্ত্র স্প্র্যাগ অ্যাক্টিভেশনকে প্রতিহত করে, যার ফলে অভ্যন্তরীণ রেসের উপর স্প্র্যাগ চাপ ব্যাপকভাবে হ্রাস পায়।

ব্রেক ক্লিপ

বাইরের খাঁচায় লাগানো ব্রেক ক্লিপ সহ কিছু ফ্রিহুইল মাপ পাওয়া যায় যাতে কেজ ফ্রিহুইলের আরও স্বয়ংক্রিয় ঘূর্ণন রোধ করা যায়- যাতে দ্রুত ত্বরণ এবং বাইরের রিং (যেমন ফ্রিহুইল সূচীকরণে) হয়।
