| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | CF-1/2-N-SB |

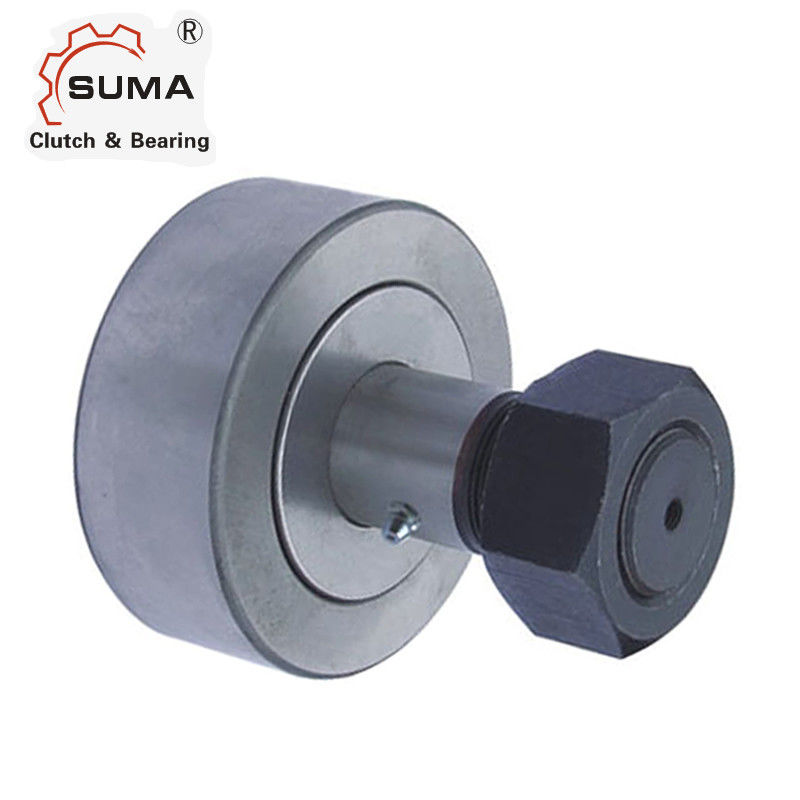

CF-1/2-NS সিল করা GCr15 স্টুড টাইপ ট্র্যাক রোলার
বৈশিষ্ট্য
স্টাড শৈলী ক্যাম অনুসারীদের সাধারণত একটি স্ট্যান্ডার্ড আকারের স্টাড থাকে তবে স্ট্যাটিক লোড ক্ষমতা বৃদ্ধির জন্য একটি ভারী স্টাড পাওয়া যায়।
ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য একটি বেলন নকশা ব্যবহার করা যেতে পারে.এটি ডায়নামিক লোড ক্ষমতা বাড়াতে এবং কিছু থ্রাস্ট ক্ষমতা প্রদান করতে সুই রোলার ক্যাম অনুসরণকারীদের তুলনায় বৃহত্তর ব্যাসের দুটি সারি রোলার নিয়োগ করে।এই নকশা সম্পূর্ণ পরিপূরক নকশা তুলনায় উচ্চ গতি সমর্থন করতে পারেন.
প্রযুক্তিগত ডেটা
| পণ্যের নাম | CF-1/2-NS স্টাড টাইপ ক্যাম ফলোয়ার বিয়ারিং |
| মডেল | CF-1/2-NS |
| উপাদান | GCr15 |
| প্যাকেজ | শক্ত কাগজের বাক্স / কাঠের বাক্স, পুলি, ইত্যাদি |
| পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন |
| ডেলিভারি সময় | নমুনার জন্য 2-4 দিন, বড় অর্ডারের জন্য 7 দিন |
মাত্রা এবং ক্ষমতা
| সিল নং | সিল নং | বেলন দিয়া।(আরডি) | রোলার প্রস্থ(W) |
স্টুড দিয়া। (SD) |
স্টুড Lgth (SL) |
সর্বনিম্ন তৃতীয় Lgth (TL) | সূক্ষ্ম থ্রেড | লুব ফিটিং সাইজ (F) |
Toque Lbs |
| CF-1/2-N | CF-1/2-NS | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
| CF-1/2 | CF-1/2-S | 0.5 | 0.375 | 0.19 | ৫/৮ | 1/4 | 10-32 | 1/8 | 15 |
| CF-9/16 | CF-9/16-S | 0.5625 | 0.375 | 0.19 | ৫/৮ | 1/4 | 10-32 | 1/8 | 15 |
| CF-5/8-N | CF-5/8-NS | 0.625 | 0.406 | 0.25 | ৫/৮ | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-5/8 | CF-5/8-S | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-11/16 | CF-11/16-S | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
| CF-3/4 | CF-3/4-S | 0.75 | 0.5 | 0.375 | ৭/৮ | 3/8 | 3/8-24 | 3/16 | 95 |
| CF-7/8 | CF-7/8-S | 0.875 | 0.5 | 0.375 | ৭/৮ | 3/8 | 3/8-24 | 3/16 | 250 |
| CF-1 | CF-1-S | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 |
| CF-1 1/4 | CF-1 1/4-S | 1.25 | 0.75 | 0.5 | 1 1/4 | ৫/৮ | 1/2-20 | 3/16 | 350 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | 0.75 | 0.5 | 1 1/4 | ৫/৮ | 1/2-20 | 3/16 | 650 |
| CF-1 1/2 | CF-1 1/2-S | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | ৫/৮-১৮ | 3/16 | 650 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | ৫/৮-১৮ | 3/16 | 1250 |
| CF-1 3/4 | CF-1 3/4-S | 1.75 | 1 | 0.75 | 1 3/4 | ৭/৮ | 3/4-16 | 3/16 | 1250 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1 | 0.75 | 1 3/4 | ৭/৮ | 3/4-16 | 3/16 | 1500 |
| CF-2 | CF-2-S | 2 | 1.25 | 0.875 | 2 | 1 | ৭/৮-১৪ | 3/16 | 1500 |
| CF-2 1/4 | CF-2 1/4-S | 2.25 | 1.25 | 0.875 | 2 | 1 | ৭/৮-১৪ | 3/16 | 2250 |
| CF-2 1/2 | CF-2 1/2-S | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
| CF-2 3/4 | CF-2 3/4-S | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
| CF-3 | CF-3-S | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
| CF-3 1/4 | CF-3 1/4-S | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
| CF-3 1/2 | CF-3 1/2-S | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
| CF-4 | CF-4-S | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
| CF-5-S | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.PT | 5000 | |
| CF-6-S | 6 | 3.25 | 2.5 | 6 | 3 | 2 1/2-12 | 1/4N.PT | 5000 | |
| CF-7-S | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.PT | 5000 | |
| CF-8-S | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.PT | 5000 | |
| CF-9-S | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 | |
| CF-10-S | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 |
ছবি
