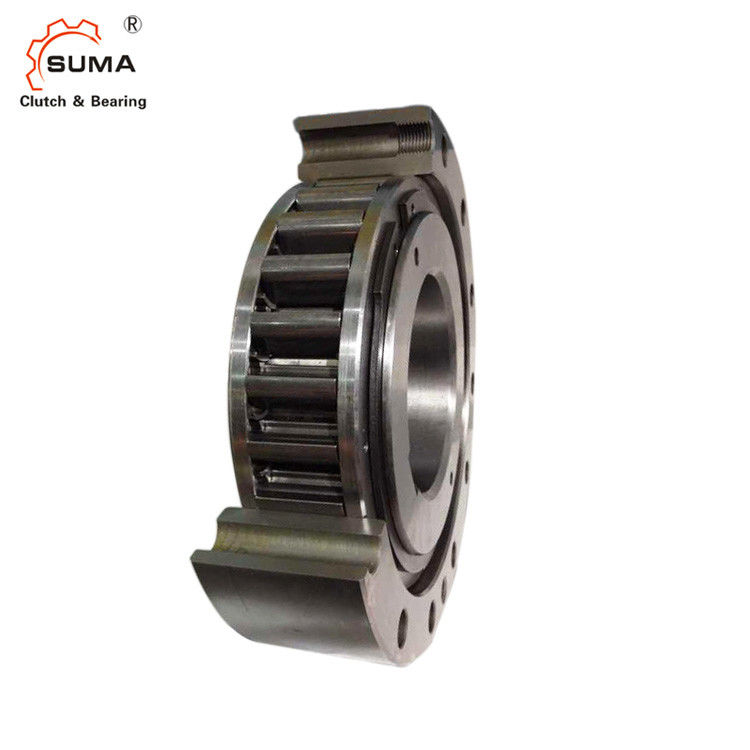

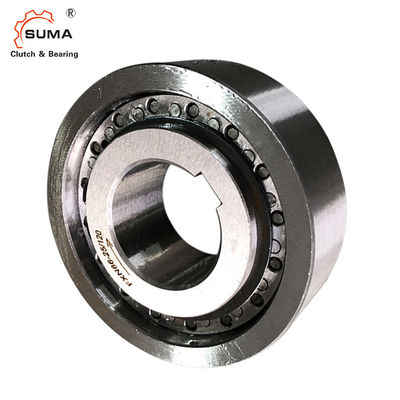

FXN101-25/140 পাম্পের জন্য উচ্চ গতির ব্যাকস্টপ ক্লাচ বিয়ারিং
PUMP এর জন্য FXN ব্যাকস্টপ ক্লাচ বিয়ারিং এর বৈশিষ্ট্য
ফ্রিহুইল FXN ব্যবহার করা হয় এইভাবে:
ব্যাকস্টপ
overrunning ক্লাচ
অভ্যন্তরীণ Freewheels FXN হল স্প্র্যাগ ফ্রি-হুইল ছাড়াই এবং স্প্র্যাগ লিফ্ট-অফ X সহ। স্প্র্যাগ লিফ্ট-অফ X একটি পরিধান-মুক্ত ফ্রি-হুইলিং অপারেশন নিশ্চিত করে যখন ভিতরের রিংটি উচ্চ গতিতে ঘোরে।বাইরের রিং গ্রাহক হাউস ing মধ্যে চাপা হয়.এটি কমপ্যাক্ট, স্থান-সংরক্ষণকারী ফিটিং সমাধানগুলিকে সম্ভব করে তোলে।
এর মাত্রা এবং ক্ষমতাPUMP এর জন্য FXN ব্যাকস্টপ ক্লাচ বিয়ারিং
ফ্রি হুইল সাইজ |
টর্ক Nm |
ভিতরের রিং overrun | বোর ডি স্ট্যান্ডার্ড | সর্বোচ্চ |
খ মিমি |
ডি মিমি |
চ মিমি |
জে মিমি |
কেমিনিটমিমি |
এল মিমি |
ওজন কেজি |
|||||
মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | ৬৯ | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 |
সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।নির্বাচন টর্ক নির্ধারণের জন্য পৃষ্ঠা 14 দেখুন।
তাত্ত্বিক নামমাত্র ঘূর্ণন সঁচারক বল শুধুমাত্র অভ্যন্তরীণ এবং বাইরের বলয়ের মধ্যে আদর্শ ঘনত্বের জন্য প্রযোজ্য।অনুশীলনে, পার্শ্ববর্তী বোরিং অংশগুলির ভারবহন খেলা এবং কেন্দ্রীকরণ ত্রুটি দ্বারা ঘনত্ব প্রভাবিত হয়।তারপরে সারণীতে নির্দিষ্ট করা নামমাত্র টর্কগুলি প্রযোজ্য, যেখানে বিদ্যমান রান আউট (টিআইআর) বিবেচনা করে।
অনুরোধের ভিত্তিতে উচ্চ গতি।
মন্তব্য:
1. T সর্বোচ্চ = 2 × T KN
2. ভিতরের জাতি overruns
3. বাইরের জাতি overruns
DIN 6885.1 এর কীওয়ে
DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 1 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
* DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 3 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
মাউন্টিং উদাহরণ
অভ্যন্তরীণ Freewheel FXN 38 - 17/70 NX একটি ব্যাকস্টপ হিসাবে, একটি হাউজিং অ্যাডাপ্টারে একটি বৈদ্যুতিক মোটর সংযুক্ত করার জন্য সাজানো।হাউজিং এর মধ্যে চাপা পাতলা বাইরের রিং একটি স্থান-দক্ষ ফিটিং সমাধান সক্ষম করে।স্বাভাবিক অপারেশনে উচ্চ শ্যাফ্ট গতির কারণে (ফ্রিহুইলিং ও পারেশন), স্প্র্যাগ লিফ্ট-অফ এক্স একটি যোগাযোগহীন এবং তাই পরিধান-মুক্ত ক্রমাগত অপারেশন নিশ্চিত করে।
অভ্যন্তরীণ ফ্রিহুইল FXN 66 - 25/100 NX একটি টেক্সটাইল মেশিনের ক্রীপ ড্রাইভে ওভাররানিং ক্লাচ হিসাবে।ফ্রিহুইল ইনস্টলেশনটি কৃমি চাকায় চাপা পাতলা বাইরের রিংয়ের মাধ্যমে কম্প্যাক্টভাবে সমাধান করা হয়।সেটআপের সময়, মেশিনটি ওয়ার্ম গিয়ার এবং ফ্রিহুইল দ্বারা চালিত হয় যা ড্রাইভিং অপারেশনে কাজ করে।স্বাভাবিক ক্রিয়াকলাপে (ফ্রিহুইলিং অপারেশান), হাই স্পিড মেইন ড্রাইভ শ্যাফ্টে অবস্থিত অভ্যন্তরীণ রিংটি উল্টে যায় এবং স্বয়ংক্রিয়ভাবে ক্রীপ ড্রাইভটিকে বিচ্ছিন্ন করে দেয়।অভ্যন্তরীণ রিং এর উচ্চ ওভাররানিং গতির সাথে, স্প্র্যাগ লিফট-অফ এক্স সহ টাইপ ব্যবহার করা হয়;স্প্র্যাগগুলি যোগাযোগ ছাড়াই ফ্রিহুইলিং অপারেশনে কাজ করে এবং তাই পরিধান-মুক্ত।
অভ্যন্তরীণ Freewheels FXN ভারবহন সমর্থন ছাড়া.অভ্যন্তরীণ এবং বাইরের রিং এর এককেন্দ্রিক প্রান্তিককরণ গ্রাহক দ্বারা প্রদান করা আবশ্যক।
অনুমতিযোগ্য রান আউট (TIR) অবশ্যই পালন করতে হবে।প্রেস ফিট দ্বারা ঘূর্ণন সঁচারক বল বাইরের রিং উপর প্রেরণ করা হয়.টেবিলে উল্লেখিত টর্কগুলি প্রেরণ করার জন্য, বাইরের রিংটি একটি বাহ্যিক ব্যাস K সহ একটি হাউজিংয়ে থাকতে হবে। হাউজিংটি ন্যূনতম মানের GG-20-এ ইস্পাত বা ধূসর ঢালাই লোহা দিয়ে তৈরি।অন্যান্য আবাসন সামগ্রী বা ছোট বাহ্যিক ব্যাস ব্যবহার করার সময়, আমরা আপনাকে প্রেরণযোগ্য টর্কের বিষয়ে আমাদের সাথে যোগাযোগ করার জন্য অনুরোধ করছি।হাউজিং বোরের সহনশীলতা ডাইমেনশনের অধীনে টেবিলে উল্লেখ করা হয়েছে। শ্যাফটের সহনশীলতা অবশ্যই ISO h6 বা j6 হতে হবে।
তৈলাক্তকরণ
স্প্র্যাগ লিফ্ট-অফ গতির অতিরিক্ত গতিতে, বিশেষ তৈলাক্তকরণের প্রয়োজন হয় না;ফ্রিহুইল ফাংশন রক্ষণাবেক্ষণ-মুক্ত।স্প্র্যাগ লিফ্ট-অফ গতির নিচে কাজ করার সময়, নির্দিষ্ট মানের একটি তেল তৈলাক্তকরণ প্রদান করা আবশ্যক।
