| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | ASNU50 NFS50 TFS50 |

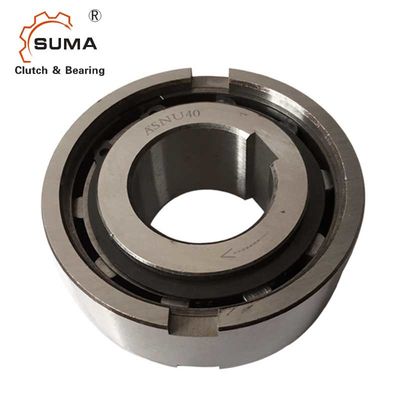

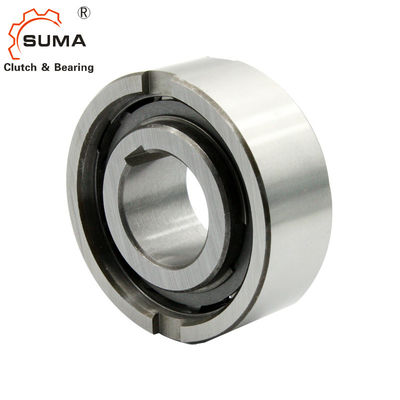

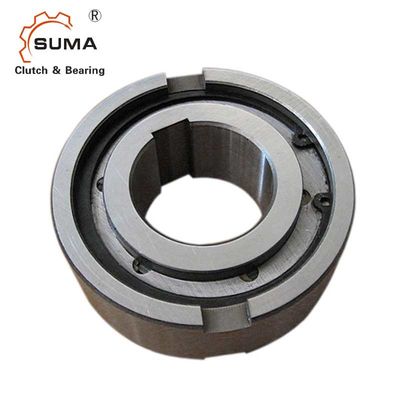

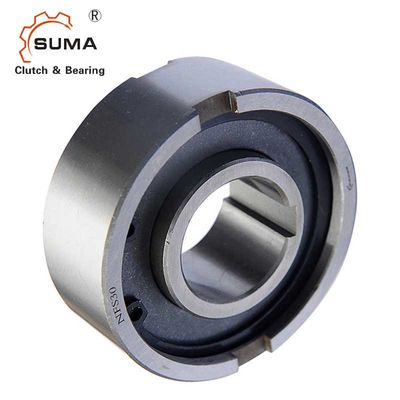

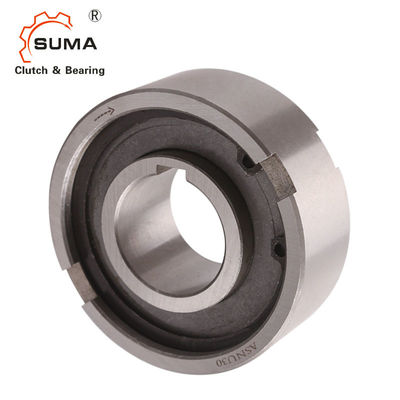

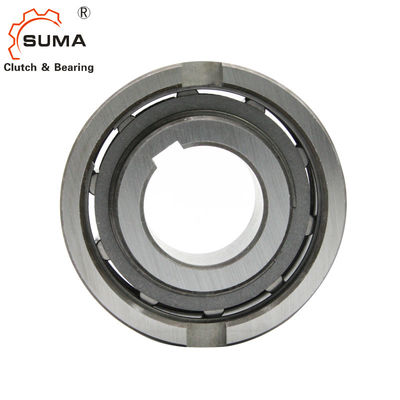

ASNU50 NFS50 TFS50 ওয়ান-ওয়ে ফ্রিহুইল ক্লাচ ওয়েজ টাইপ বিয়ারিং
রোলার ওয়ান ওয়ে ক্লাচ বিয়ারিংয়ের বৈশিষ্ট্য
ASNU NFS TFS একটি রোলার টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।বিয়ারিং হল সাপোর্টে অ্যাক্সিল এবং রেডিয়াল লোড।
তৈলাক্তকরণ এবং সিলিং ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক।
যেহেতু ASNU NFS টাইপ ওয়ান ওয়ে ক্লাচ বিয়ারিং সমর্থিত ছাড়াই একটি রোলার টাইপ, তাই অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিংগুলির প্রয়োজন হয়।তৈলাক্তকরণ এবং সিলিং এছাড়াও ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক.
ভিতরের জাতি খাদ চাবিকাঠি হয়.
বাইরের জাতি ইতিবাচক n6 সহনশীলতা আছে, একটি প্রেস ফিটিন একটি H7 হাউজিং দিতে.
এর প্রযুক্তিগত ডেটাASNU25 রোলার ওয়ান ওয়ে ক্লাচ বিয়ারিং
| পণ্যের নাম | ওয়ান ওয়ে ক্লাচ বিয়ারিং |
| মডেল | ASNU50 NFS50 TFS50 |
| উপাদান | ক্রোম স্টিল GCr15 |
| ভিতরের ব্যাস | 50 মিমি |
| বাহিরের ব্যাসার্ধ | 110 মিমি |
| পুরুত্ব | 40 মিমি |
| টর্ক ক্ষমতা | 125Nm |
| আবর্ত গতি | 1013RPM |
| ওজন | 1.74 কেজি |
| প্যাকেজ | শক্ত কাগজের বাক্স / কাঠের বাক্স |
এর মাত্রা এবং ক্ষমতাASNU25 রোলার ওয়ান ওয়ে ক্লাচ বিয়ারিং
| টাইপ | আকার |
TKN1) |
overrunning গতি |
ওজন
|
টর্ক টানুন | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | এল | খ | t | s | e | চ | টিআর | ||
| [মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
| 8 | 12 | ৩৩০০ | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | ০.০৭ | 1.6 | |
| 12 | 12 | ৩৩০০ | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | ৬.৯ | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | ৬.০৯ | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
মন্তব্য
ASNU8-12, ASNU200 কীওয়ে DIN 6885-এর জন্য। 1,
DIN 6885.3 থেকে অন্যান্য আকার
1) T সর্বোচ্চ = 2 বার;টি কেএন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্টিং উদাহরণ
ছবি
