| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | SMZ60 |

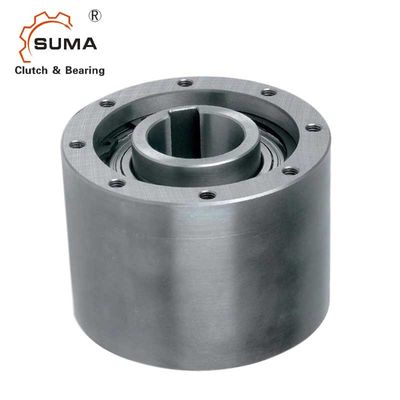

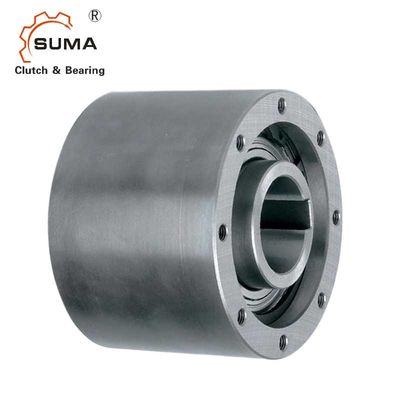

পাম্প সিস্টেমের জন্য SMZ60 ওয়ান ওয়ে স্প্র্যাগ ক্যাম ক্লাচ বিয়ারিং
বৈশিষ্ট্য
টাইপ SMZ হল একটি সিল করা, স্প্র্যাগ টাইপ ফ্রিহুইল, বিয়ারিং সমর্থিত দুটি 60..ZZ সিরিজের গ্রীস লুব্রিকেটেড বিয়ারিং ব্যবহার করে।
ইউনিট ইনস্টলেশনের জন্য প্রস্তুত গ্রীস lubricated বিতরণ করা হয়.
SMZ ইউনিটগুলি বহুমুখী হিসাবে, বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করার উদ্দেশ্যে।
ভিতরের জাতি খাদ চাবিকাঠি হয়.বাইরের দৌড়ের ভিতরের ব্যাস (মাত্রা D4) সংযুক্ত অংশগুলির জন্য মাউন্টিং রেজিস্টার হিসাবে ব্যবহার করা উচিত (স্প্রোকেট, পুলি, গিয়ার, টর্ক আর্ম...)।
মাউন্ট স্পিগট জি 6 সহনশীলতা হওয়া উচিত।
মাত্রা এবং ক্ষমতা
| টাইপ | আকার |
|
অতিমাত্রায় গতি |
|
ওজন | ||||||||||
| এসএমজেড | dH7 | TKN1) | nimax2) | namax3) | ডি | D2 | D3 | D4H7 | এল | L1 | জি | z | t | মি | |
| [মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | |
| 20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
| 30 | 1035 | 1500 | 500 | 100 | 45 | ৮৮ | 75 | 80 | 82 | M8 | 6 | 16 | ৮.৯ | 3.7 | |
| 35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | ৮.৭ | 4.8 | |
| 45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | ৮.৪ | 6.2 | |
| 60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
| 70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | ৮.৬ | 13.2 | |
মন্তব্য
1) T সর্বোচ্চ = 2 &বার;টি কেএন
»নির্বাচন পৃষ্ঠা 10 থেকে 13 দেখুন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
DIN 6885.1 এর কীওয়ে
»মাউন্ট এবং রক্ষণাবেক্ষণ নির্দেশাবলী পড়ুন
পৃষ্ঠা 16 থেকে 19
মাউন্ট এবং কাপলিং
