| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | B205 B206 B207 |

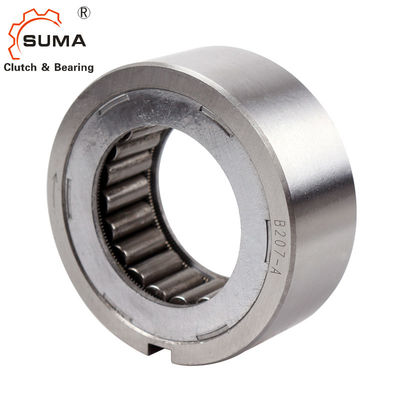

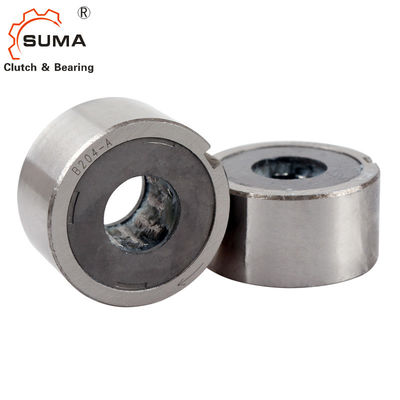

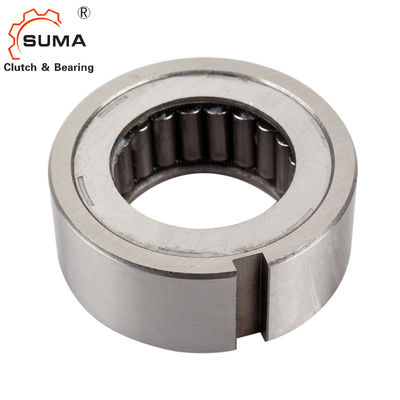

B205 B206 B207 ওয়ান ওয়ে ক্লাচ বিয়ারিং ব্যাকস্টপ ক্যাম ক্লাচ
ইনস্টলেশন এবং ব্যবহার
1. 200 সিরিজের ক্যাম ক্লাচটি শ্যাফ্ট মাউন্ট করা হয়েছে, তাই যে শ্যাফ্টে ক্লাচ মাউন্ট করা হয়েছে সেটিকে গ্রাইন্ড করার পরে Rc 56-60 এবং 1.5 মিমি কেস গভীরতায় শক্ত করতে হবে।1.5S (16মাইক্রো-ইঞ্চি) ফিনিশে পিষে নিন।এই খাদের টেপার 50 মিমি প্রতি 0.01 মিমি অতিক্রম করা উচিত নয়।
2. ক্লাচ ইনস্টল করার জন্য, শ্যাফ্ট এবং ক্লাচের বাইরের রেসের মধ্যে ঘনত্ব পেতে এবং বাইরের রেস বা রেসের উপর কাজ করতে পারে এমন রেডিয়াল বা থ্রাস্ট লোড গ্রহণ করার জন্য উভয় পাশে বা একপাশে বিয়ারিং সহ ক্লাচটি মাউন্ট করুন। খাদইনস্টলেশন উদাহরণ দেখুন।
3. ক্লাচটিকে তীর দ্বারা চিহ্নিত দিকে ঘুরিয়ে শ্যাফ্টের উপর মাউন্ট করা উচিত
ক্লাচ প্লেটে দেখানো হয়েছে।হাতুড়ি দিয়ে ক্লাচে শক লাগাবেন না।
4. উপরের টেবিলে দেখানো বিয়ারিংগুলির মতোই ক্লাচগুলির বাইরের ব্যাস রয়েছে৷যে হাউজিং-এ ক্লাচ একত্রিত করা হয় তার বোর সহনশীলতা নীচের টেবিলে দেখানো সীমার মধ্যে হওয়া উচিত।
5. সূচক জন্য, তেল তৈলাক্তকরণ সুপারিশ করা হয়.
6. হাউজিং বোর এবং শ্যাফ্টের ঘনত্ব 0.05 মিমি এর মধ্যে হওয়া উচিত।
7. কী প্রোফাইল JIS B1301-1959 অনুযায়ী হওয়া উচিত।
মাত্রা এবং ক্ষমতা
| মডেল |
টর্ক ক্ষমতা (Nm) |
টর্ক টেনে আনুন (Nm) |
সর্বোচ্চ .অতিরিক্ত (r/মিনিট) | সর্বোচ্চ আইডেক্সিং (চক্র/মিনিট) | A(+0 থেকে -0.6) | খ | কীওয়ে | JIS বিয়ারিং নম্বর সহ |
খাদ দিয়া।গ (+0 থেকে -0.025) |
ওজন (কেজি) |
|
| খাদ | বাইরের জাতি | ||||||||||
| B203 | ৩৯.২ | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
| B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
| B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
| B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
| B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017—0.042) | 7X4 | 6207 | 42.088 | 0.8 |
| B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
| B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
| B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
| B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
| B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
| B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
| B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
