| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | PB12 |

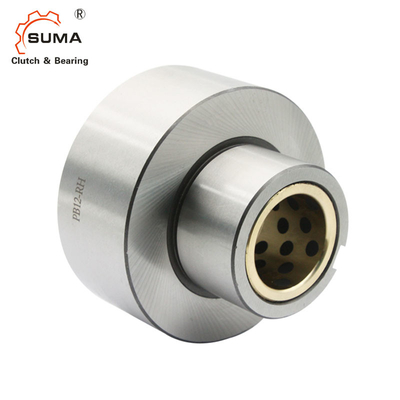

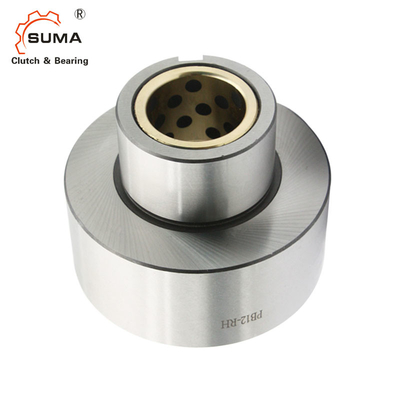

PB12 ব্যাকস্টপ ক্লাচ ক্যাম ক্লাচ ওয়ান ওয়ে বিয়ারিং
মাত্রা এবং ক্ষমতা
| মডেল | সর্বোচ্চ overrunning (আর/মিনিট) |
জলোচ্ছাস আকার | ক |
খ |
গ h7 |
ডি |
ই |
চ |
বাইরের জাতি কীওয়ে |
ওজন (কেজি) |
||||
| অভ্যন্তরীণ জাতি | বাইরের জাতি | দিয়া। (J7) |
কীওয়ে | জি | কে | এল | ||||||||
| পিবি 3 | 1,800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | ২৫.৭ | 4*2.5 | 16 | 0.23 |
| পিবি 5 | 1,800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5*3.0 | 20 | 0.58 |
| পিবি 6 | 1,500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5*3.0 | 27 | 1.1 |
| পিবি 8 | 1,200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7*4.0 | 27 | 1.6 |
| পিবি 10 | 1,000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2.5 |
| পিবি 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 *4.5 | 29 | 3.6 |
| পিবি 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 *4.5 | 30 | 6.0 |
মাউন্ট এবং কাপলিং
ইনস্টলেশন এবং ব্যবহার
1. অভ্যন্তরীণ জাতি এবং বাইরের জাতিগুলির ঘনত্বগুলি বাইরের জাতি এবং খাদের মধ্যে অবস্থিত প্লেইন বিয়ারিং দ্বারা বজায় রাখা হয়।রেডিয়াল লোড যা বাইরের জাতিতে কাজ করে তাও এই প্লেইন বিয়ারিং দ্বারা সমর্থিত।খাদ তাই ক্লাচ বাইরের রেস শেষ মাধ্যমে প্রসারিত করা আবশ্যক.
2. একটি কাপলিং হিসাবে PB সিরিজ ক্যাম ক্লাচ ব্যবহার করবেন না।দুটি শ্যাফ্ট সংযোগ করার সময় একটি নমনীয় কাপলিং ব্যবহার করুন।
3. উপরের চিত্রে তীর দ্বারা চিহ্নিত প্রান্ত থেকে দেখা ডান (RH) বা বাম হাত (LH) ভিতরের রেস ড্রাইভ নির্দিষ্ট করুন৷রান-ইন করার আগে ক্লাচের ঘূর্ণন সঠিক কিনা তা পরীক্ষা করুন।
4. ইন্ডেক্সিং ব্যবহারের জন্য, তেল তৈলাক্তকরণ সুপারিশ করা হয়।
5. ব্যবহার করা কী JIS B1301-1959 অনুযায়ী হওয়া উচিত
6. থ্রাস্ট লোড অন্যান্য ডিভাইস দ্বারা সমর্থিত হওয়া উচিত, ক্যাম ক্লাচ দ্বারা নয়।
7. চালিত সদস্যের বোর, যেমন ক্লাচের বাইরের রেসের স্প্রকেট, JIS স্ট্যান্ডার্ডের H6 বা H7 সহনশীলতা পূরণ করতে হবে।
