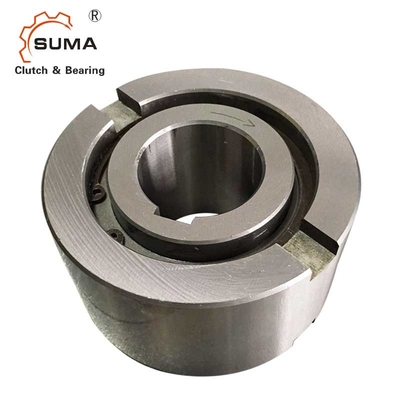

AE35 35*100*48mm ওয়ান ওয়ে হোল্ডব্যাক ফ্রিহুইল ক্লাচ বিয়ারিং
বৈশিষ্ট্য
নাম: | রোলার টাইপ ওয়ান ওয়ে ক্লাচ বিয়ারিং |
মডেল নম্বর | AE35(35mmx100mmx48mm) |
মাত্রা: | 35mmx100mmx48mm |
উপাদান: | ক্রোম স্টিল /GCr15 |
ঢাল: | ওপেন টাইপ/শিল্ড |
মোড়ক: | ব্যক্তিগত প্যাকিং / শিল্প প্যাকিং |
ব্র্যান্ড: | সুমা |
অর্থপ্রদানের মেয়াদ: | T/T, L/C;ওয়েস্ট ইউনিয়ন, পেপ্যাল |
বাজার: | ইউরোপ 70%;এশিয়া 20%;অন্যান্য বাজার 10% |
মূল: | জিয়াংসু প্রদেশ |
বর্ণনা: |
টাইপ AE একটি বেলন টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।বিয়ারিং সমর্থন প্রয়োজন হয় অক্ষীয় এবং রেডিয়াল লোড।তৈলাক্তকরণ এবং সিলিং এছাড়াও ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক. |
যান্ত্রিক বৈশিষ্ট্য | নামমাত্র বাইরের ব্যাস হল একটি প্রমিত বল ভারবহন মাত্রা। ভিতরের জাতি শ্যাফটের সাথে যুক্ত।বাইরের জাতিটির একটি h6 সহনশীলতা রয়েছে এবং এটি একটি K7 সহনশীলতা সহ একটি হাউজিংয়ে লাগানো উচিত।অতিরিক্ত সাইড নচ ইতিবাচক টর্ক ট্রান্সমিশনের জন্য প্রদান করে।হাউজিং সহনশীলতা যদি R6 হয়, তাহলে খাঁজগুলির ব্যবহার প্রয়োজন হয় না, তবে হাউজিংটি যথেষ্ট শক্তিশালী হতে হবে যাতে সমাবেশের পরে প্রসারিত না হয়।এই নকশাটি ± S/2 এর অভ্যন্তরীণ এবং বাইরের রেসের একটি অক্ষীয় মিসলাইনমেন্ট গ্রহণ করতে পারে। |
আবেদনের ক্ষেত্র: | অটোমোবাইল;মোটরসাইকেল;টেক্সটাইল যন্ত্রপাতি;প্রিন্টিং যন্ত্রপাতি; বাড়ির যন্ত্রপাতি;নির্মাণ যন্ত্রপাতি;কৃষি যন্ত্রপাতি;প্লাস্টিক যন্ত্রপাতি;গতি হ্রাসকারী;বৈদ্যুতিক রোলার; চিকিৎসা সরঞ্জাম; ফিটনেস সরঞ্জাম;খাদ্য যন্ত্রপাতি |
প্রযুক্তিগত ডেটা
মাত্রা এবং ক্ষমতা
টাইপ | আকার | অতিমাত্রায় গতি | ওজন | টর্ক টানুন | |||||||||||
এ.ই
|
dH7 (মিমি) |
টিকে.এন1 (Nm) |
এনimax2) (মিনিট-1) |
এনamax৩) (মিনিট-1) |
ডিh6 (মিমি) |
ডি5 (মিমি) |
ডি6 (মিমি) |
এল (মিমি) |
s (মিমি) |
চ (মিমি) |
e (মিমি) |
খ (মিমি) |
t (মিমি) |
(কেজি) |
টিআর
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | ৮.৪ | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | ৩.৩০ | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
মাউন্ট এবং কাপলিং
