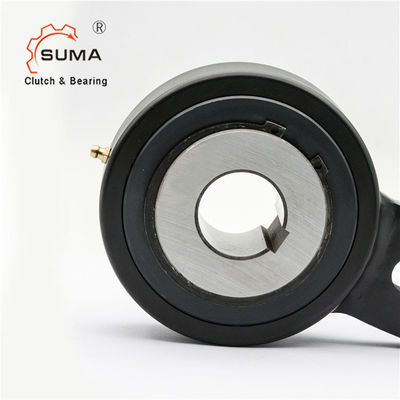

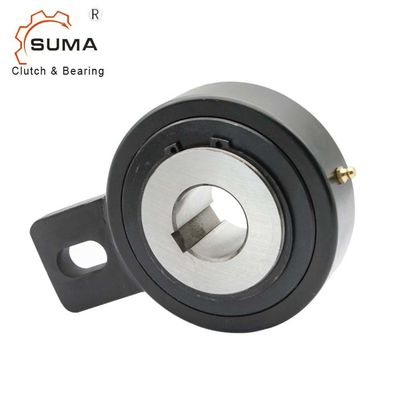

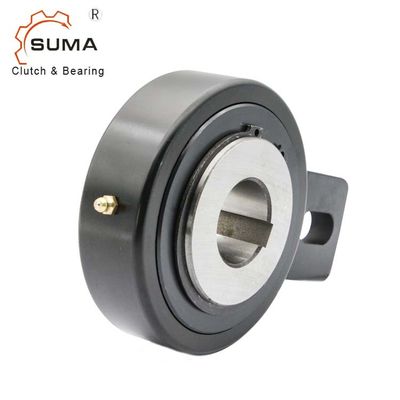

GV45 GV50 ব্যাকস্টপ ক্লাচ রোলার টাইপ ওয়ান ওয়ে বিয়ারিং
বৈশিষ্ট্য
GV সিরিজের ফ্রিহুইলগুলি রোলারগুলির সাথে থাকে, ভিতরের জাতি এবং বাইরের রেসের মধ্যে কেন্দ্রীভূত হয় ঝোপের মাধ্যমে।
ঘূর্ণন সঁচারক বল একটি চাবির মাধ্যমে খাদ থেকে অভ্যন্তরীণ জাতিতে প্রেরণ করা হয়।
খাদ সহনশীলতা h6 হতে হবে।
যখন ফ্রিহুইলটি একটি নন রিটার্ন ডিভাইস হিসাবে ব্যবহার করা হয়, তখন বাইরের রেসে স্থির লিভারটি দুটি বন্ধনীর মধ্যে স্যান্ডউইচ করা আবশ্যক;অন্যথায় একটি পিন ঢোকানো আবশ্যক
লুপড গর্তেএকটি মেশিনের ফ্রেমে লক করা হলে, এটি ফ্রিহুইল ঘোরানো বন্ধ করে দেয়।
যদি ফ্রিহুইলটি বিরতিহীন ফিড হিসাবে ব্যবহার করা হয়, লিভারটি অবশ্যই একটি পুশরোড বা অনুরূপ গর্ত ব্যবহার করে লম্বালম্বিভাবে সংযুক্ত থাকতে হবে।যে কোনো ক্ষেত্রে, ওভারলোডিং এড়াতে
ঝোপ, লিভার অক্ষীয় আন্দোলনের জন্য অনুমতি দিতে একটি নির্দিষ্ট পরিমাণ ছাড়পত্র দিতে হবে।
freewheel ইতিমধ্যে greased সরবরাহ করা হয়
মাত্রা এবং ক্ষমতা
মডেল |
dH7 মিমি |
ডি মিমি |
এল মিমি |
খ1 মিমি |
এল1 মিমি |
খ2 মিমি |
আমি2 মিমি |
আমি3 মিমি |
আমি4 মিমি |
ওজন কেজি |
সর্বোচ্চ গতি |
টর্ক Nm |
টর্ক Nm টেনে আনুন |
জিভি20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
জিভি25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
জিভি30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
জিভি35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
জিভি৪৫ | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | ৫.৭ | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
জিভি60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
জিভি70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | ৮.৭ | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) Tmax: 2x Tn
Kyey DIN 6885
2) সর্বাধিক অনুমোদিত গতি
