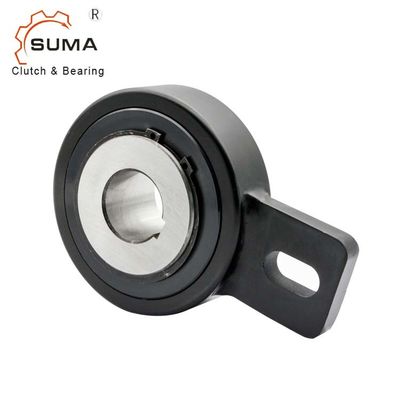

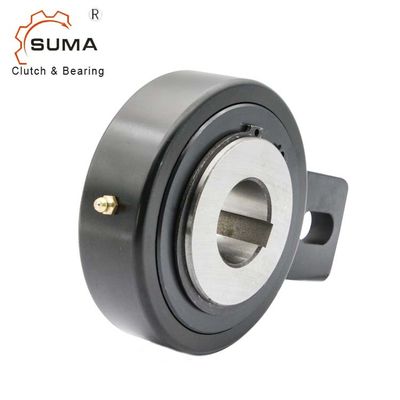

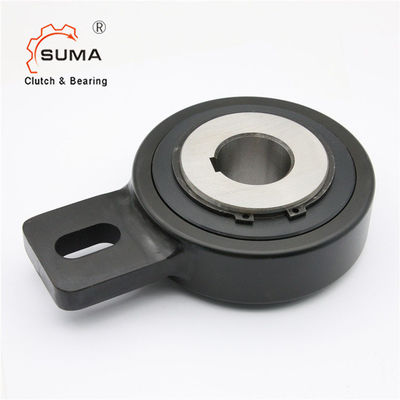

GVG সিরিজ স্প্র্যাগ টাইপ ওয়ান ওয়ে ক্লাচ ফ্রিহুইল ব্যাকস্টপ GVG50 GVG60 GVG70
বৈশিষ্ট্য
GVG সিরিজের ফ্রিহুইল ব্যাকস্টপ স্প্র্যাগ কেজের সাথে থাকে, ভিতরের জাতি এবং বাইরের রেসের মধ্যে কেন্দ্রীভূত হয় ঝোপের মাধ্যমে।
ঘূর্ণন সঁচারক বল একটি চাবির মাধ্যমে খাদ থেকে অভ্যন্তরীণ জাতিতে প্রেরণ করা হয়।
খাদ সহনশীলতা h6 হতে হবে।
যখন ফ্রিহুইল ব্যাকস্টপ একটি নন-রিটার্ন ডিভাইস হিসাবে ব্যবহার করা হয়, তখন বাইরের রেসে স্থির লিভারটি দুটি বন্ধনীর মধ্যে স্যান্ডউইচ করা আবশ্যক;অন্যথায় একটি পিন ঢোকানো আবশ্যক লুপড গর্তে
যখন ফ্রিহুইল ব্যাকস্টপ একটি মেশিনের ফ্রেমে লক করা হয়, তখন এটি ফ্রিহুইল ঘোরানো বন্ধ করে দেয় ঝোপ, লিভার অক্ষীয় আন্দোলনের জন্য অনুমতি দিতে একটি নির্দিষ্ট পরিমাণ ছাড়পত্র দিতে হবে।
freewheel backstop ইতিমধ্যে greased সরবরাহ করা হয়.
মাত্রা এবং ক্ষমতা
মডেল |
dH7 মিমি |
ডি মিমি |
এল মিমি |
B1 মিমি |
এল1 মিমি |
খ2 মিমি |
আমি2 মিমি |
আমি3 মিমি |
আমি4 মিমি |
ওজন কেজি |
সর্বোচ্চ গতি |
টর্ক Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
জিভিজি60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
জিভিজি70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | ৫.৭ | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2) সর্বাধিক অনুমোদিত গতি
