| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | UHF20 UHF25 |

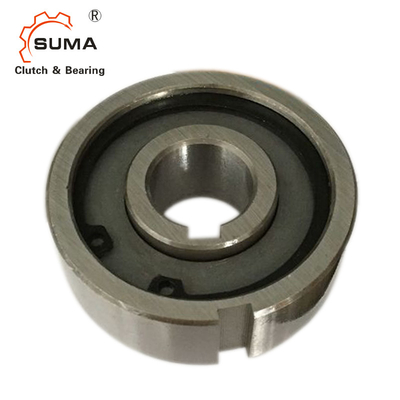

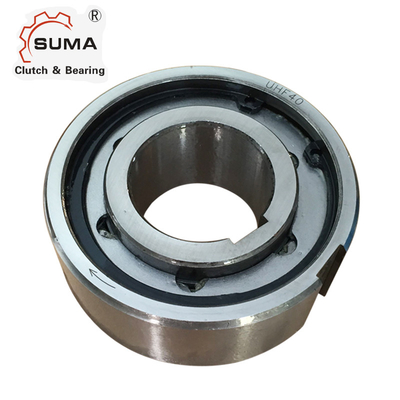

UHF সিরিজ UHF20 UHF25 ওয়ান ওয়ে বিয়ারিং ক্যাম ক্লাচ
বৈশিষ্ট্য
UHF সিরিজ স্প্র্যাগ টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।বিয়ারিং হল সাপোর্টে অ্যাক্সিল এবং রেডিয়াল লোড।তৈলাক্তকরণ এবং সিলিং ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক।
ভিতরের জাতি খাদ চাবিকাঠি হয়.বাইরের জাতি ইতিবাচক n6 সহনশীলতা আছে, একটি প্রেস ফিটিন একটি H7 হাউজিং দিতে.
মাত্রা এবং ক্ষমতা
| টাইপ | মাত্রা | কীওয়ে (বাইরের রিং) |
কীওয়ে (অভ্যন্তরীণ রিং) | নামমাত্র টর্ক Nm |
ওজন কেজি |
||
| d | ডি | খ | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0.115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0.139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0.132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0.167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0.287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0.277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0.285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0.513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0.718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0.823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1.6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2.49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2.88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4.6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11.11 |
মন্তব্য
ASNU8-12, ASNU200 কীওয়ে DIN 6885-এর জন্য। 1,
DIN 6885.3 থেকে অন্যান্য আকার
1) T সর্বোচ্চ = 2 &বার;টি কেএন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্ট উদাহরণ
