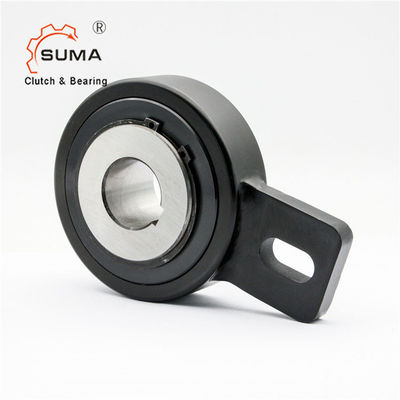

কনভেয়ার সিস্টেমের জন্য AV20 AV25 হোল্ডব্যাক ব্যাকস্টপ ক্লাচ বিয়ারিং ওয়ান ওয়ে
হোল্ডব্যাক ব্যাকস্টপ ক্লাচের বৈশিষ্ট্য
টাইপ AV20 ব্যাকস্টপ ক্লাচ একটি রোলার টাইপ ফ্রিহুইল।এটি স্বয়ংসম্পূর্ণ, কম ঘূর্ণন গতির জন্য প্লেইন বিয়ারিং দ্বারা কেন্দ্রীভূত, এবং ঢাল সুরক্ষিত ধাতব গোলকধাঁধা সিল ব্যবহার করে সিল করা হয়। লিফট, কনভেয়র, গ্রেন হোইস্ট ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত পণ্য
ইউনিট গ্রীস lubricated বিতরণ করা হয়, একটি অনুভূমিক বা উল্লম্ব অবস্থানে ইনস্টল করার জন্য প্রস্তুত.
প্রাথমিকভাবে ব্যাকস্টপ হিসাবে ব্যবহৃত, টর্ক ক্ষমতা ন্যূনতম স্থান প্রয়োজনের জন্য উচ্চ।
ঘূর্ণন সঁচারক বল এবং বিয়ারিং প্রেস্ট্রেস করা উচিত নয়.রোলার ডিজাইন AV টাইপকে হালকা ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
পৃ
মাত্রা এবং ক্ষমতাহোল্ডব্যাক ব্যাকস্টপ ক্লাচ
টাইপ | আকার | TKN1) | অতিমাত্রায় গতি | ওজন | টর্ক টানুন | ||||||||||
এভি | dH7 | nimax | ডি | D2 | এল ঘ | এল | খ | চ | bB11 | এন | ই | চ | টিআর | ||
[মিমি] | [Nm] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | ৮.৭ | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
মাউন্টিং উদাহরণ
ছবিহোল্ডব্যাক ব্যাকস্টপ ক্লাচ
