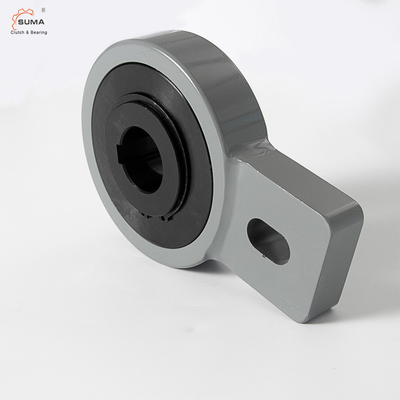

AV60 AV70 ওয়ান ওয়ে রোলার টাইপ ফ্রিহুইল ব্যাকস্টপ ক্লাচ
এর বৈশিষ্ট্যরোলার টাইপ ফ্রিহুইল ব্যাকস্টপ ক্লাচ
টাইপ AV একটি রোলার টাইপ ফ্রিহুইল।এটি স্বয়ংসম্পূর্ণ, কম ঘূর্ণন গতির জন্য প্লেইন বিয়ারিং দ্বারা কেন্দ্রীভূত, এবং ঢাল সুরক্ষিত ধাতব গোলকধাঁধা সিল ব্যবহার করে সিল করা হয়েছে।
বিপরীত বা মসৃণ ঘটনা রোধ করার জন্য যখন আনত বেল্ট পরিবাহক লোডের নিচে পার্ক করা হয়, ব্রেকিং টর্কের গণনার পরে, নির্দিষ্ট পরিস্থিতির উপর নির্ভর করে একটি ফ্রিহুইল ব্যাকস্টপ বা হোল্ডব্যাক ডিভাইস যোগ করা হয়।রোলার ব্যাকস্টপ, হেড ড্রামের জন্য উপযুক্ত, একটি রিডুসার দ্বারা চালিত হয়, শক্তি বড়, ড্রামের ব্যাস বড়, এবং ZQ65 এর উপরে রিডুসার সহ বেল্ট পরিবাহক ঊর্ধ্বগামী পরিবহণের জন্য আরও উপযুক্ত এবং প্রবণ কোণটি কম 18 ডিগ্রির চেয়ে বা সমান।পরিবাহক, যা দ্রুত ব্যাকস্টপ এবং ছোট বিপরীত দূরত্বের সুবিধা রয়েছে, বড় এবং মাঝারি আকারের বাঁক কনভেয়রদের জন্য পছন্দের ব্যাকস্টপ।রিডুসার ম্যাচিং, কোকিং প্ল্যান্ট এবং পরিবহন যন্ত্রপাতি, কনভেয়র, হোস্ট, বৈদ্যুতিক ড্রাম এবং অন্যান্য যান্ত্রিক সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য ব্যাকস্টপ প্রয়োজনীয়তা প্রয়োজন।
ইউনিট গ্রীস lubricated বিতরণ করা হয়, একটি অনুভূমিক বা উল্লম্ব অবস্থানে ইনস্টল করার জন্য প্রস্তুত.প্রাথমিকভাবে ব্যাকস্টপ হিসাবে ব্যবহৃত, টর্ক ক্ষমতা ন্যূনতম স্থান প্রয়োজনের জন্য উচ্চ।এই নকশা কঠিন পরিবেশে ব্যবহারের জন্য উপযুক্ত.একটি বোল্ট, মেশিনের একটি নির্দিষ্ট অংশে সুরক্ষিত এবং পাসিং
ঘূর্ণন সঁচারক বল বাহুতে স্লট মাধ্যমে, ঘূর্ণন স্টপ প্রদান করে.এই বল্টু উপর রেডিয়াল ক্লিয়ারেন্স
স্লট প্রস্থের 1-3% সমান হওয়া উচিত।
ঘূর্ণন সঁচারক বল এবং বিয়ারিং প্রেস্ট্রেস করা উচিত নয়.রোলার ডিজাইন AV টাইপকে হালকা ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
এর মাত্রারোলার টাইপ ফ্রিহুইল ব্যাকস্টপ ক্লাচ
টাইপ | আকার | TKN1) | অতিমাত্রায় গতি | ওজন | টর্ক টানুন | ||||||||||
এভি | dH7 | nimax | ডি | D2 | এল ঘ | এল | খ | চ | bB11 | এন | ই | চ | টিআর | ||
[মিমি] | [Nm] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | ৮.৭ | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
মাউন্টিং উদাহরণ
ছবি
