| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | AV90 |

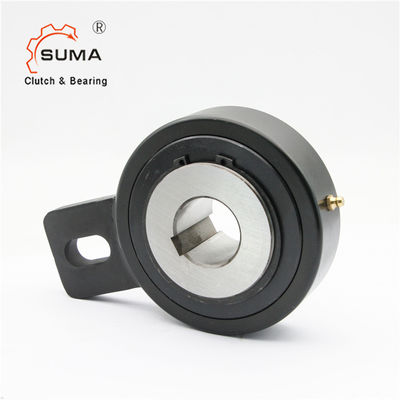

AV90 AV100 AV110 ওয়ান ওয়ে রোলার ব্যাকস্টপ ক্লাচ
প্রযুক্তিগত ডেটা
পিইসিআই
| স্পেসিফিকেশন | |
| মডেল | AV90 |
| জলোচ্ছাস ব্যাস | 90 মিমি |
| বাহিরের ব্যাসার্ধ | 260 মিমি |
| পুরুত্ব | 90 মিমি |
| টর্ক ক্ষমতা | 7125Nm |
| অতিমাত্রায় গতি | 200r/মিনিট |
| ওজন | 24.5 কেজি |
| প্যাকেজ | শিল্প প্যাকেজ |
| ডেলিভারি সময় | 7-10 দিন |
| পরিশোধের শর্ত | টিটি, এল/সি, ডি/পি, ডি/এ, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
টাইপ AV একটি রোলার টাইপ ফ্রিহুইল।এটি স্বয়ংসম্পূর্ণ, কম ঘূর্ণন গতির জন্য প্লেইন বিয়ারিং দ্বারা কেন্দ্রীভূত, এবং ঢাল সুরক্ষিত ধাতব গোলকধাঁধা সিল ব্যবহার করে সিল করা হয়েছে।
ইউনিট গ্রীস lubricated বিতরণ করা হয়, একটি অনুভূমিক বা উল্লম্ব অবস্থানে ইনস্টল করার জন্য প্রস্তুত.প্রাথমিকভাবে ব্যাকস্টপ হিসাবে ব্যবহৃত, টর্ক ক্ষমতা ন্যূনতম স্থান প্রয়োজনের জন্য উচ্চ।এই নকশা কঠিন পরিবেশে ব্যবহারের জন্য উপযুক্ত.একটি বোল্ট, মেশিনের একটি নির্দিষ্ট অংশে সুরক্ষিত এবং পাসিং ঘূর্ণন সঁচারক বল বাহুতে স্লট মাধ্যমে, ঘূর্ণন স্টপ প্রদান করে.
এই বোল্টের রেডিয়াল ক্লিয়ারেন্স স্লটের প্রস্থের 1-3% সমান হওয়া উচিত।
ঘূর্ণন সঁচারক বল এবং বিয়ারিং প্রেস্ট্রেস করা উচিত নয়.রোলার ডিজাইন AV টাইপকে হালকা ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
মাত্রা এবং ক্ষমতা
| টাইপ | আকার | TKN1) | অতিমাত্রায় গতি | ওজন | টর্ক টানুন | ||||||||||
| এভি | dH7 | nimax | ডি | D2 | এল ঘ | এল | খ | চ | bB11 | এন | ই | চ | টিআর | ||
| [মিমি] | [Nm] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | ৮.৭ | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
মাউন্টিং উদাহরণ
ছবি
