| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | BC90MA |

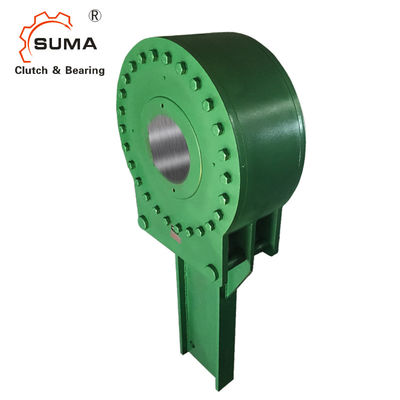

উচ্চ টর্ক ট্রান্সমিশন সহ BC90MA হোল্ডব্যাক ব্যাকস্টপ ক্লাচ
হোল্ডব্যাক ব্যাকস্টপ ক্লাচের প্রযুক্তিগত ডেটা
SUMA স্বয়ংক্রিয় ব্যাকস্টপগুলি হল নির্ভুলভাবে নির্মিত সুরক্ষা ডিভাইস যা অভিকর্ষ ত্বরান্বিত বিপরীত পালানোর বিপদ থেকে ঝোঁক কনভেয়র বা উল্লম্ব লিফটকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।নির্ভরযোগ্য সুরক্ষা এবং দীর্ঘতম সম্ভাব্য পরিষেবা জীবন সম্পর্কে নিশ্চিত হওয়ার জন্য, মার্ল্যান্ড ব্যাকস্টপগুলির ইনস্টলেশন, তৈলাক্তকরণ এবং রক্ষণাবেক্ষণের জন্য নিম্নলিখিত সুপারিশগুলি পালন করা গুরুত্বপূর্ণ।ইউনিটটি পাওয়ার সাথে সাথে, ট্রানজিটের ক্ষতির জন্য এটিকে সাবধানতার সাথে পরীক্ষা করুন এবং ট্রানজিট কোম্পানিতে আবিষ্কৃত যেকোন বিচ্ছেদের বিষয়ে একবারে রিপোর্ট করুন।ইউনিটের সাথে সংযুক্ত সমস্ত ট্যাগ এবং বুলেটিনগুলি ইউনিটটিকে চালু করার আগে সাবধানে পড়তে হবে এবং তারপর ভবিষ্যতে রেফারেন্সের জন্য ফাইল করতে হবে।
মাত্রা এবং ক্ষমতাহোল্ডব্যাক ব্যাকস্টপ ক্লাচ
|
ব্যাকস্টপ সাইজ |
টর্ক Nm |
রেট টর্ক পাউন্ড ফুট |
সর্বোচ্চ RPM |
লোড "L" কেজি |
লোড "L" পাউন্ড |
সর্বোচ্চ।* বোর মিমি | সর্বোচ্চ.* বোর ইন. |
সর্বোচ্চ* বোর কীওয়ে মিমি |
সর্বোচ্চ.* বোর কীওয়ে ভিতরে. |
জাহাজের ওজন কেজি | জাহাজের ওজন পাউন্ড। |
| 3MA | 4067 | 3,000 | 300 | 510 | 1,120 | 75 | 2.94 | 20 x 4.9 | .75 x .25 | 46 | 100 |
| 6MA | 8135 | 6,000 | 250 | 920 | 2,000 | 95 | 3.69 | 25 x 5.4 | .88 x .31 | ৬৯ | 150 |
| 12MA | 16270 | 12,000 | 210 | 1325 | 2,880 | 115 | 4.50 | 32 x 7.4 | 1.00 x .38 | 100 | 220 |
| 18MA | 24405 | 18,000 | 180 | 1776 | 3,860 | 140 | 5.44 | 36 x 8.4 | 1.25 x .44 | 152 | 330 |
| ব্যাকস্টপ সাইজ | ক | খ | গ | ডি | ই | চ | জি | |||||||
| মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | |
| 3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
| 6MA | 248 | 9.75 | 165 | 6.50 | 169 | ৬.৬২ | 70 | 2.75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
| 12MA | 292 | 11.50 | 203 | ৮.০০ | 178 | 7.00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
| 18MA | 343 | 13.50 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | ৬.৬ |
|
ব্যাকস্টপ সাইজ |
টর্ক Nm |
রেট ঘূর্ণন সঁচারক বল পাউন্ড ফুট |
সর্বোচ্চ RPM |
লোড "L" কেজি |
লোড "L" পাউন্ড |
সর্বোচ্চ।* বোর মিমি | সর্বোচ্চ.* বোর ইন. | সর্বোচ্চ।* বোর কীওয়ে মিমি |
সর্বোচ্চ* বোর কীওয়ে ভিতরে. |
জাহাজের ওজন কেজি | জাহাজের ওজন পাউন্ড। |
| 27MA | 36607 | 27,000 | 150 | 2259 | 4,910 | 165 | 6.50 | 40 x 9.4 | 1.50 x .50 | 207 | 450 |
| 45MA | 61012 | ৪৫,০০০ | 135 | 3450 | 7,500 | 180 | 7 | 45 x 10.4 | 1.75 x .56 | 276 | 600 |
| 63MA | 85417 | 63,000 | 120 | 4462 | 9,700 | 205 | 8 | 50 x 11.4 | 2.00 x .69 | 381 | 830 |
| 90MA | 122024 | 90,000 | 105 | 6072 | 13,200 | 235 | 9 | 56 x 12.4 | 2.50 x .75 | 520 | 1,130 |
| 135MA | 183035 | 135,000 | 90 | 8464 | 18,400 | 265 | 10 | 63 x 12.4 | 2.50 x .87 | 690 | 1,500 |
| 180MA | 244047 | 180,000 | 80 | 10580 | 23,000 | 300 | 11.75 | 70 x 14.4 | 3.00 x 1.00 | 966 | 2,100 |
| ব্যাকস্টপ সাইজ | ক | খ | গ | ডি | ই | চ | জি | |||||||
| মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | মিমি | ভিতরে. | |
| 27MA | 384 | 15.12 | 254 | 10.00 | 222 | 8.75 | 98 | 3.87 | 178 | 7 | 1676 | 66 | 191 | 7.50 |
| 45MA | 445 | 17.50 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
| 63MA | 498 | 19.62 | 311 | 12.25 | 244 | ৯.৬২ | 127 | ৫.০০ | 254 | 10 | 1981 | 78 | 244 | ৯.৬২ |
| 90MA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083 | 82 | 270 | 10.62 |
| 135MA | 654 | 30.37 | 406 | 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | ৮৮ | 308 | 12.12 |
| 180MA | 772 | 34.50 | 419 | 16.50 | 330 | 13.00 | 159 | ৬.২৫ | 457 | 18 | 2388 | 94 | 349 | 13.75 |
মাউন্ট এবং কাপলিংহোল্ডব্যাক ব্যাকস্টপ ক্লাচ
যখন কনভেয়র ক্ষয় হয়ে যায় এবং ক্যাম পরবর্তীতে বিশ্রামে আসে, তখন স্প্রিং অ্যাকুয়েটেড রোলার কেজ, ইলাস্ট্রেশন 1, ইতিমধ্যেই রোলারগুলিকে কন্টাক্ট জোনে স্থাপন করেছে।অভিন্ন লোড বন্টন নিশ্চিত করার জন্য সমস্ত রোলারকে অভিন্নভাবে জড়িত থাকার জন্য এবং তাদের আপেক্ষিক অবস্থানগুলি সঠিকভাবে বজায় রাখার জন্য ইতিবাচকভাবে নির্দেশিত হয়েছে।রোলারগুলি তখন নির্ভুল স্থল, শক্ত ক্যামের সমতল পৃষ্ঠ এবং বাইরের দৌড়ের ভিতরের ব্যাসের মধ্যে সংকোচনে জড়িত হয়।ক্যাম এবং বাইরের জাতি মধ্যে আপেক্ষিক গতি রোলার জড়িত করার প্রয়োজন হয় না.যখন ব্যাকস্টপ "এনগেজড" বা "ব্যাকস্টপিং" অবস্থায় থাকে, তখন ক্যাম, রোলার এবং বাইরের রেস তুলনামূলকভাবে স্থির থাকে এবং তাই, ওয়েয়ার সাপেক্ষে নয়r যদি সাধারণ সারণী রেটিংয়ের মধ্যে ব্যবহার করা হয়।
মাউন্টিং বিস্তারিতহোল্ডব্যাক ব্যাকস্টপ ক্লাচ
মারল্যান্ড ব্যাকস্টপগুলি সহজ ফিল্ড ইনস্টলেশনের জন্য বোর এবং শ্যাফ্টের মধ্যে একটি ক্লিয়ারেন্স ফিট দিয়ে সজ্জিত করা হয়।কী একটি "ড্রাইভ টাইট" শুধুমাত্র পার্শ্বে ফিট হওয়া উচিত।ফলস্বরূপ, সমস্ত ব্যাকস্টপের জন্য অক্ষীয় খাদ ধরে রাখার একটি পদ্ধতি প্রয়োজন।এটি সম্পন্ন করার পছন্দের পদ্ধতি হল সেট কলার ব্যবহার যা অনুরোধের ভিত্তিতে মার্ল্যান্ড দ্বারা সজ্জিত করা যেতে পারে।
ছবিহোল্ডব্যাক ব্যাকস্টপ ক্লাচ
