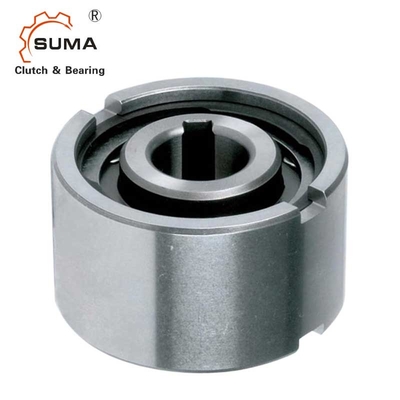

ওয়ান ওয়ে ক্লাচ বিয়ারিং ইন্ডাস্ট্রিয়াল ক্লাচ হেভি লোড নন কন্টাক্ট ব্যাকস্টপ
আমিবৈশিষ্ট্য
1. AAseries ক্যাম ক্লাচ প্রেস ফিট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
2. AA সিরিজের অভ্যন্তরীণ রেসের একটি কীওয়ে আছে।কীওয়ে, সাইজ 25 ব্যতীত DIN 6885 এ তৈরি করা হয়। 3
3. AA সিরিজের অভ্যন্তরীণ এবং বাইরের উভয় জাতিতে একটি কীওয়ে রয়েছে।"-K" মানে ক্যাম ক্লাচের সাথে একসাথে পাঠানো চাবি।
4. সর্বোচ্চ ভারবহন এবং ক্লাচ কর্মক্ষমতা পেতে খাদ এবং হাউজিং এ সঠিক হস্তক্ষেপ মাত্রা বজায় রাখা আবশ্যক।
5. প্রতিটি সিরিজের জন্য খাদ এবং হাউজিংয়ের সহনশীলতার জন্য টেবিলটি পড়ুন।
6. অভ্যন্তরীণ রেসের তীরটি অভ্যন্তরীণ জাতিকে আকর্ষক করার দিকটি দেখায়।
7. ক্লাচ ইনস্টল করতে, অভ্যন্তরীণ এবং বাইরের দৌড়ের পুরো মুখের উপর সমান চাপ প্রয়োগ করতে উপযুক্ত ব্যাসের একটি প্রেস টুল ব্যবহার করুন।
8. ক্লাচে হাতুড়ি বা অন্য শক লাগাবেন না।
9. ক্লাচের প্রেস ফিটিং ইনস্টলেশনের জন্য প্রয়োজনীয় চাপ সহ্য করার জন্য হাউজিংটিতে যথেষ্ট শক্তি রয়েছে তা নিশ্চিত করুন।
10. অপারেটিং তাপমাত্রা পরিসীমা: -30°C থেকে +100°C (এই পরিসীমা অতিক্রম করে তাপমাত্রার জন্য আমাদের সাথে পরামর্শ করুন)।
প্রযুক্তিগত ডেটা
স্পেসিফিকেশন | |
মডেল | AA60 / GC-D60170 |
উপাদান | GCr15 |
ভিতরের ব্যাস | 60 মিমি |
বাহিরের ব্যাসার্ধ | 170 মিমি |
পুরুত্ব | 78 মিমি |
টর্ক ক্ষমতা | 3500Nm |
টর্ক টেনে আনুন | 240Ncm |
অভ্যন্তরীণ জাতি অতিমাত্রায় গতি | 800r/মিনিট |
বাইরের জাতি ওভাররানিং গতি | 1100r/মিনিট |
ওজন | 0.7 কেজি |
গঠন | রোলার টাইপ |
আবেদন | টেক্সটাইল মেশিন, ফ্যান, ভেন্টিলেটর, প্রিন্টিং মেশিন |
প্যাকেজ | শক্ত কাগজ বাক্স, কাঠের বাক্স বা কাস্টমাইজড |
পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
ডেলিভারি সময় | নমুনার জন্য 2-4 দিন, বড় অর্ডারের জন্য 7 দিন |
মাত্রা এবং ক্ষমতা
আকার | টাকা 1 | অতিমাত্রায় গতি | ওজন |
টেনে আনুন টর্ক |
||||||||||
dH7 | Nimax2) | Namax3) | ধ7 | D5 | D6 | D3 | জেড | ও | এল | চ | s | (কেজি) | টিআর | |
(মিমি) | (Nm) | (মিন-১) | (মিন-১) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | ৬.৬ | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | ৬.৬ | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
মন্তব্য
1) T সর্বোচ্চ = 2 &বার;টি কেএন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
DIN 6885.1 এর কীওয়ে
মাউন্ট এবং কাপলিং
ছবি
