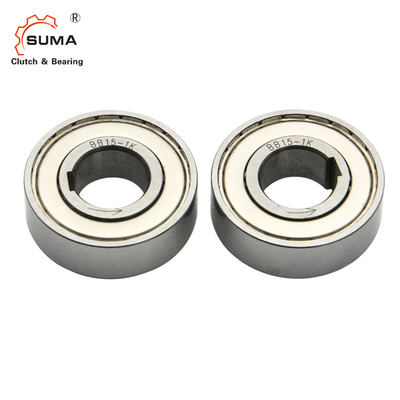

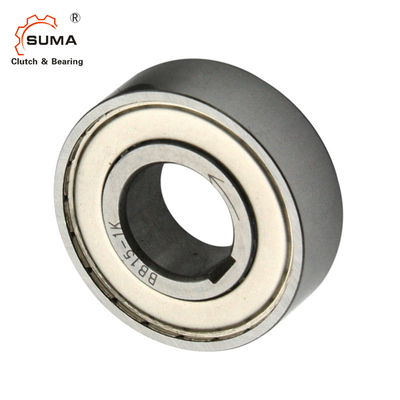

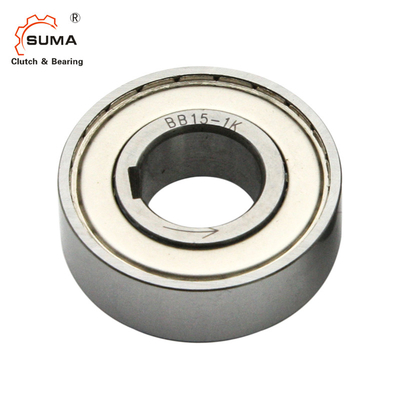

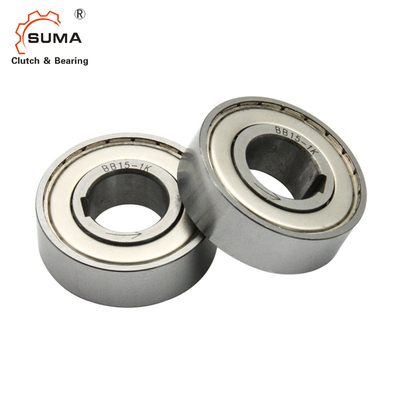

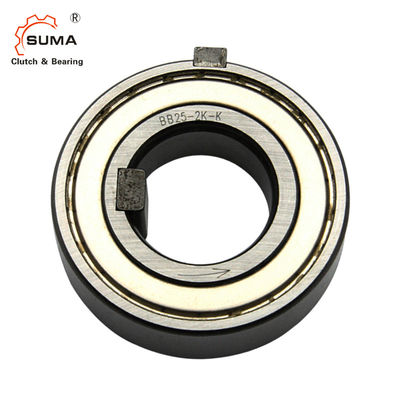

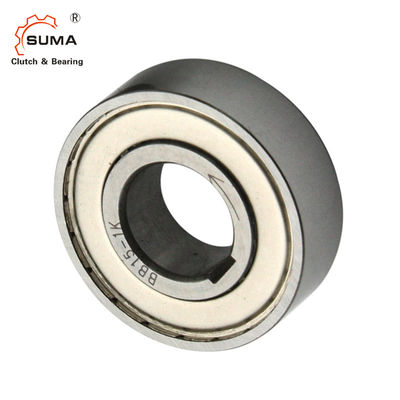

BB20 BB201K-K BB20 2K-K ব্যাকস্টোপ ক্লাচ ক্যাম ক্লাচ
একমুখী স্প্রাগ ক্ল্যাচ বিয়ারিং
এর বৈশিষ্ট্যস্প্রাগ ক্ল্যাচ বিয়ারিং
1. বিবি সিরিজ ক্যাম ক্লাচ প্রেস ফিট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
2. BB-1K-K এবং BB-2GD 1K-K সিরিজের অভ্যন্তরীণ রেস একটি keyway আছে. Keyways, আকার 25 ছাড়া
৩, বিবি৪০-১কে-কে এবং বিবি৪০-২জিডি ১কে-কে ডিআইএন ৬৮৮৫ অনুযায়ী তৈরি করা হয়। ১।
3বিবি-২কে-কে সিরিজের ভেতরের এবং বাইরের উভয়ই একটি কীওয়ে রয়েছে।
'-কে'-এর অর্থ 'ক্যাম ক্ল্যাচ' এর সাথে পাঠানো চাবি।
4সর্বোচ্চ লেয়ার এবং ক্ল্যাচ পারফরম্যান্স অর্জনের জন্য শ্যাফ্ট এবং হাউজিংয়ের সঠিক হস্তক্ষেপের মাত্রা বজায় রাখা উচিত।
5. প্রতিটি সিরিজের জন্য শ্যাফ্ট এবং হাউজিংয়ের সহনশীলতার জন্য টেবিলটি দেখুন।
প্রযুক্তিগত তথ্যস্প্রাগ ক্ল্যাচ বিয়ারিং
মাত্রা এবং ক্ষমতা
মডেল | টর্ক সক্ষমতা |
ম্যাক্স. | টর্চ (N·m) | এ | বি | সি | ডি | r | ওজন (এন) | |||||
অভ্যন্তরীণ জাতি |
বাহ্যিক জাতি |
বি বি বিবি-১কে-কে বিবি-২কে-কে |
বিবি-২জিডি ১ কে-কে |
বি বি বিবি-১কে-কে বিবি-২কে-কে |
বিবি-২জিডি ১ কে-কে |
বি বি বিবি-১কে-কে বিবি-২কে-কে |
বিবি-২জিডি ১ কে-কে |
বি বি বিবি-১কে-কে বিবি-২কে-কে |
বিবি-২জিডি ১ কে-কে |
|||||
N·m | r/min | r/min | ||||||||||||
বিবি১৫ | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
বিবি১৭ | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
বিবি২০ | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
বিবি৩৫ | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
নোটঃ
অভ্যন্তরীণ রেসে চিহ্নিত মডেল নম্বরটি কেবলমাত্র ?? K for both এবং both এর জন্য। (উদাহরণস্বরূপঃ BB25-1K এবং BB25-2K উভয়ের জন্য চিহ্ন BB25-K)
কী এবং কীওয়েগুলির মাত্রা
মডেল | b2js10 | t1 | t2 | b1js9 | t | অভ্যন্তরীণ জাতি চাবি b×h×দৈর্ঘ্য |
বহিরাগত জাতি চাবি b'× h' ×দৈর্ঘ্য |
|
BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 |
