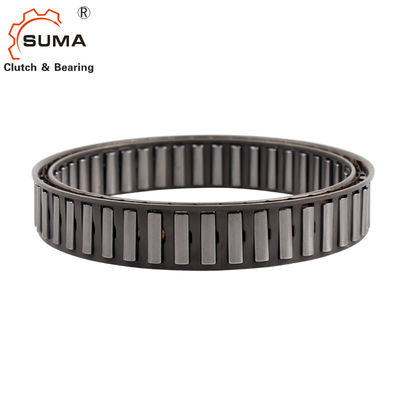

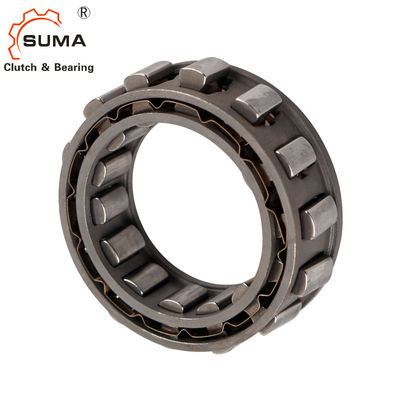

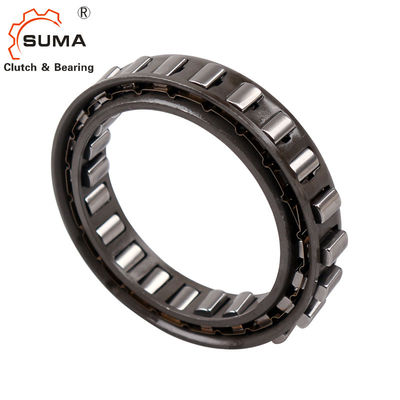

ডিসি স্প্র্যাগ টাইপ ক্লাচ
সংক্ষিপ্ত ভূমিকা
টাইপ ডিসি হল একটি স্প্র্যাগ টাইপ ফ্রিহুইল খাঁচা যা ভিতরের বা বাইরের রেস ছাড়াই।এটি অবশ্যই এমন একটি ডিজাইনে ইনস্টল করা উচিত যা রেস প্রদান করে, অক্ষীয় এবং রেডিয়াল লোড, তৈলাক্তকরণ এবং সিলিংয়ের জন্য সমর্থন বহন করে।ডিসি টাইপ ভার্সন-এন বর্তমানে পাওয়ার ট্রান্সমিশন ইকুইপমেন্টে ব্যবহৃত সব ধরনের লুব্রিকেন্ট গ্রহণ করে।
স্প্র্যাগ স্থান সহনশীলতা অতিক্রম করা উচিত নয়.অভ্যন্তরীণ এবং বাইরের ঘোড়দৌড় উভয়েরই ন্যূনতম প্লেইন প্রস্থ "e" থাকতে হবে, কোন অবকাশ ছাড়াই, নিম্নলিখিত পৃষ্ঠাগুলিতে দেখানো হিসাবে সঠিকভাবে ফ্রিহুইল ফাংশনগুলি নিশ্চিত করতে।
বিকল্পভাবে, নীচের স্পেসিফিকেশন অনুযায়ী শক্ত ইস্পাত শ্যাফ্ট বা হাউজিং এর ক্ষেত্রে রেস তৈরি করা যেতে পারে।ন্যূনতম 0,6 মিমি গভীরতার জন্য সমাপ্ত অংশের পৃষ্ঠের কঠোরতা HRC 60 থেকে 62 হওয়া উচিত।
মূল কঠোরতা HRC35 থেকে 45 হতে হবে। পৃষ্ঠের রুক্ষতা 22CLA এর বেশি হবে না।রেসের মধ্যে সর্বাধিক টেপার: 25 মিমি প্রস্থের জন্য 0,007 মিমি।
মাত্রা এবং ক্ষমতা
আকার
|
TKN1) |
অতিমাত্রায় গতি |
স্প্র্যাগ স্পেস
|
না। ক্লিপগুলির
|
না. sprags এর |
ওজন | ||||||
nimax2) | namax3) | Øa+0.008 -0.005 |
Øc± 0.013 | এমিন | Ødmin | Øbmax | ||||||
[Nm] | [মিনিট-1] | [মিনিট -1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
DC5776A-N | 604 | ৩৩০০ | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | ৬৩.৩৪ | 80 | 8.33±0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | 8.33±0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C-N | 2055 | 2300 | 1100 | ৮৩.৩৪ | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
DC10323A(5C)-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
মন্তব্য
1) T সর্বোচ্চ = 2 × T KN
» বাছাই পৃষ্ঠা 12 থেকে 19 দেখুন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
*) ভিতরের খাঁচা কেন্দ্রিক ফ্ল্যাঞ্জ বিপরীত দিকে রয়েছে
পাশ
**) সহনশীলতার প্রসারণ ± 0,013 অনুমোদিত
মাউন্টিং উদাহরণ
