ওয়ান ওয়ে ক্লাচ বিয়ারিং
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | BB35 |

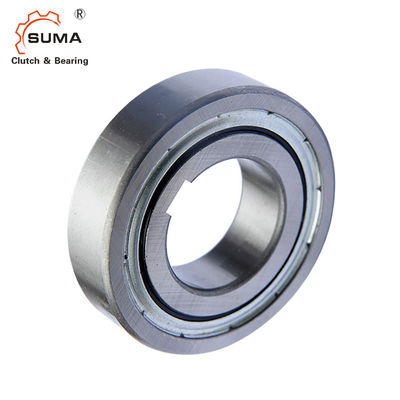

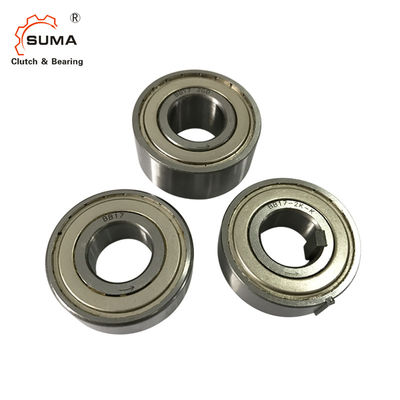

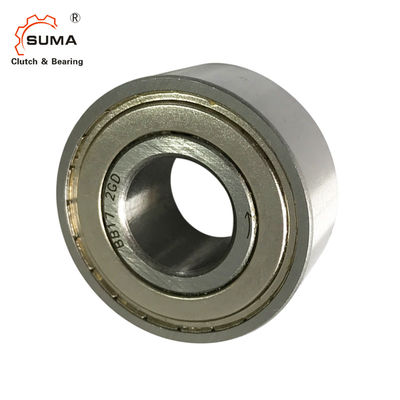

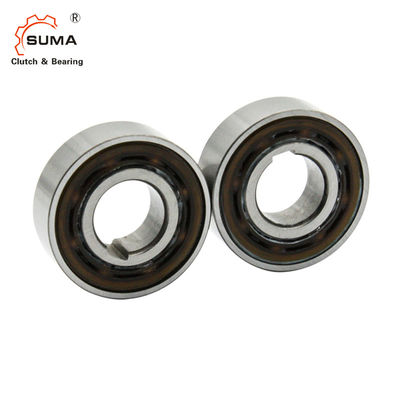

BB17 BB171K-K BB172K-Kক্যাম ক্লাচ 1800RPM ওয়ান ওয়ে স্প্র্যাগ ক্লাচ
বৈশিষ্ট্য
1. বিবি সিরিজ ক্যাম ক্লাচ প্রেস ফিট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
2. BB-1K-K এবং BB-2GD 1K-K সিরিজের অভ্যন্তরীণ রেসের একটি মূল পথ রয়েছে৷কীওয়ে, আকার ছাড়া 25 হয়
DIN 6885-এ উত্পাদিত হয়। 3, BB40-1K-K এবং BB40-2GD 1K-K DIN 6885-এ উত্পাদিত হয়।
3. BB-2K-K সিরিজের অভ্যন্তরীণ এবং বাইরের উভয় ক্ষেত্রেই একটি কীওয়ে রয়েছে।
"-K" মানে ক্যাম ক্লাচের সাথে একসাথে পাঠানো চাবি।
4. সর্বোচ্চ ভারবহন এবং ক্লাচ কর্মক্ষমতা পেতে খাদ এবং হাউজিং এ সঠিক হস্তক্ষেপ মাত্রা বজায় রাখতে হবে।
5. প্রতিটি সিরিজের জন্য খাদ এবং হাউজিংয়ের সহনশীলতার জন্য টেবিলটি পড়ুন।
প্রযুক্তিগত ডেটা
মাত্রা এবং ক্ষমতা
| মডেল | টর্ক ক্ষমতা |
সর্বোচ্চoverrunning | টেনে আনুন টর্ক (N·m) | ক | খ | গ | ডি | r | ওজন (N) | |||||
|
ভিতরের জাতি |
বাইরের জাতি |
বিবি BB-1K-K BB-2K-K |
BB-2GD 1K-K |
বিবি BB-1K-K BB-2K-K |
BB-2GD 1K-K |
বিবি BB-1K-K BB-2K-K |
BB-2GD 1K-K |
বিবি BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| N·m | r/মিনিট | r/মিনিট | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
বিঃদ্রঃ:
অভ্যন্তরীণ রেসে চিহ্নিত মডেল নম্বরটি "1K" এবং "2K" উভয়ের জন্য শুধুমাত্র "K"।(উদাহরণ: BB25-1K এবং BB25-2K উভয়ের জন্য "BB25-K" চিহ্ন)
কী এবং কীওয়ের মাত্রা
| মডেল | b2js10 | t1 | t2 | b1js9 | t | অভ্যন্তরীণ জাতি মূল b×h×দৈর্ঘ্য |
বাইরের জাতি মূল b'× h' × দৈর্ঘ্য |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | ৮.০ | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | ৮.০ | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | ৮.০ | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
বিঃদ্রঃ:
BB25-1K-K, BB25-2K-K এবং BB25-2GD 1K-K-এর তুলনায় t2 এর মাত্রা 0.5 মিমি অগভীর
DIN 6885. 3.
DIN স্ট্যান্ডার্ড কী ব্যবহার করতে শ্যাফ্টের 0.5 মিমি গভীরভাবে কীওয়ে প্রক্রিয়া করুন।
অন্যান্য সমস্ত মডেল প্রতিযোগীদের সাথে মাত্রাগতভাবে বিনিময়যোগ্য।
6. BB, BB-1K এবং BB-2K ক্লাচ, ভারবহন সমর্থিত এবং গ্রীস সহ বিতরণে ধুলো সিল সুরক্ষা রয়েছে
0.25 মিমি এবং তার বেশি কণার বিরুদ্ধে, যেখানে BB-2GD এবং BB-2GD-1K ক্লাচ, স্ট্যান্ডার্ড BB সিরিজের চেয়ে 5 মিমি চওড়া, যে কোনও ধুলোর বিরুদ্ধে কার্যকর সুরক্ষার জন্য বিশেষ ঠোঁটের সীল রয়েছে।
7. অভ্যন্তরীণ রেসের তীরটি অভ্যন্তরীণ জাতিকে আকর্ষক করার দিকটি দেখায়।
8. ক্লাচ ইনস্টল করতে, অভ্যন্তরীণ এবং বাইরের দৌড়ের পুরো মুখের উপর সমান চাপ প্রয়োগ করতে উপযুক্ত ব্যাসের একটি প্রেস টুল ব্যবহার করুন।
9. ক্লাচে হাতুড়ি বা অন্য শক লাগাবেন না।
10. ক্লাচের প্রেস ফিটিং ইনস্টলেশনের জন্য প্রয়োজনীয় চাপ সহ্য করার জন্য হাউজিংটির যথেষ্ট শক্তি রয়েছে তা নিশ্চিত করুন।
11. অপারেটিং তাপমাত্রা পরিসীমা: –30°C থেকে +100°C (এই পরিসীমা অতিক্রম করে তাপমাত্রার জন্য আমাদের সাথে পরামর্শ করুন)।
তৈলাক্তকরণ
1. যেহেতু প্রসবের আগে গ্রীস ইতিমধ্যেই প্রয়োগ করা হয়েছে, তাই ব্যবহারের আগে গ্রীস প্রয়োগ করার প্রয়োজন নেই।
2. যদি একটি তেল লুব্রিকেন্টের সাথে ক্লাচ ব্যবহার করা হয়, তবে তেলের তৈলাক্তকরণ সবসময় ইউনিটের ভিতরে প্রয়োগ করা উচিত।
3. EP additives সহ গ্রীস বা লুব্রিকেন্ট ব্যবহার করবেন না।
মাউন্টিং উদাহরণ
ছবি
