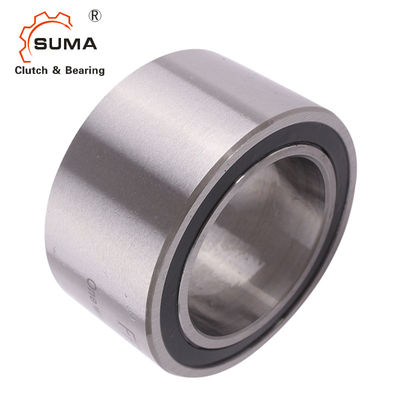

FP সম্পূর্ণ ফ্রিহুইল স্প্র্যাগ ক্লাচ ওয়ান ওয়ে
বৈশিষ্ট্য
প্রস্থ:27 মিমি
অপারেটিং তাপমাত্রা:সর্বোচ্চ140°C
অনুরোধে উচ্চ তাপমাত্রা
তৈলাক্তকরণ
তেল বা গ্রীস তৈলাক্তকরণ
জারা সুরক্ষা সঙ্গে বিতরণ.
অনুরোধে অপারেটিভ গ্রীস ভর্তি.
স্থাপন
ইনস্টলেশন সহনশীলতা
খাদ h5;হাব H6
সঙ্গম অংশ
সঙ্গমের অংশগুলিকে শক্ত করা এবং গ্রাইন্ড করার প্রয়োজন নেই।প্রেস ফিট করার আগে ফ্রিহুইল ক্লাচের পাশাপাশি ফ্রিহুইল ক্লাচের রিংগুলির আশেপাশের মিলন অংশগুলিকে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন (গ্রীসমুক্ত)।
ভারবহন
ফ্রিহুইল ক্লাচে বল এবং রোলার বিয়ারিং রয়েছে।অতিরিক্ত বাহ্যিক ভারবহন সমর্থন প্রয়োজন হয় না.
ফিট চাপ চাপুন
প্রেস ফিট চাপ বল প্রয়োগ করা উচিত নয়.শুধুমাত্র অভ্যন্তরীণ রিং মাধ্যমে ইনস্টলেশন / অপসারণ.
ক্ল্যাম্পিং দিক
অভ্যন্তরীণ রিংয়ের তীরটি অভ্যন্তরীণ রিংয়ের ক্ল্যাম্পিং দিক নির্দেশ করে।
উপাদান
ফ্রি হুইল ক্লাচ | |
উপাদান সন্নিবেশ করান* | FE 400 M (মেন্ডার স্প্রিং) |
FE 400 Z (টেনশন স্প্রিং) |
|
+ রেসওয়ে | ভারবহন ইস্পাত, শক্ত এবং স্থল |
অন্তর ধ্বনি | প্রেস হইয়া |
বাহিরের চক্র |
প্রেস হইয়া |
+ বল বিয়ারিং | সমন্বিত |
+ রোলার বিয়ারিং |
সমন্বিত |
+ তৈলাক্তকরণ | - |
হয় freewheel ক্লাচ সন্নিবেশ উপাদান সঙ্গে উপলব্ধ
FE 400 M (meander spring) বা FE 400 Z (টেনশন স্প্রিং)।
প্রযুক্তিগত ডেটা
আইটেম | FP 422M FP 422Z |
উপাদান | ST14 |
বোর দিয়া। | 10 মিমি |
বাইরের দিয়া। | 26 মিমি |
প্রস্থ (B) | 27 মিমি |
টর্ক ক্ষমতা | 60N.m |
অতিমাত্রায় সীমাবদ্ধ গতি (অভ্যন্তরীণ জাতি) | 10100 r/মিনিট |
ওজন | 0.07 কেজি |
প্যাকেজ | শক্ত কাগজ বাক্স বা আপনার প্রয়োজনীয়তা হিসাবে |
মাত্রা এবং ক্ষমতা
কিংবদন্তি অঙ্কন:
d = ভিতরের ব্যাস D = বাইরের ব্যাস W = প্রস্থ T = টর্ক n = ঘূর্ণন গতি C = লোড ক্ষমতা
উপাধি | d | ডি | ডব্লিউ | টিনাম | nসর্বোচ্চ | গdyn | গstat | ওজন | আইটেম নংঃ. |
[মিমি] | [মিমি] | [মিমি] | [Nm] | [আরপিএম] | [N] | [N] | [কেজি] | ||
FP 422 M | 10 | 26 | 27 | 60 | 10,100 | 6,013 | 4,380 | ০.০৭ | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10,100 | 6,013 | 4,380 | ০.০৭ | 300656 |
FP 427 M | 15 | 31 | 27 | 94 | ৭,৪০০ | 7,679 | ৬,৩৯৭ | 0.08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | ৭,৪০০ | 7,679 | ৬,৩৯৭ | 0.08 | 300664 |
FP 432 M | 20 | 36 | 27 | 133 | ৫,৯০০ | 8,104 | 7,241 | 0.10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | ৫,৯০০ | 8,104 | 7,241 | 0.10 | 300670 |
FP 437 M | 25 | 41 | 27 | 176 | 4,800 | 9,201 | 8,142 | 0.12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4,800 | 9,201 | 8,142 | 0.12 | 300674 |
FP 442 M | 30 | 46 | 27 | 223 | 4,200 | 10,247 | 10,708 | 0.14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4,200 | 10,247 | 10,708 | 0.14 | 300680 |

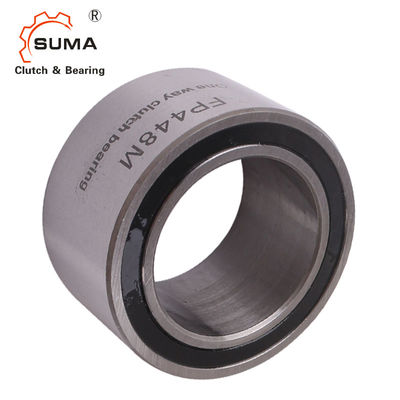

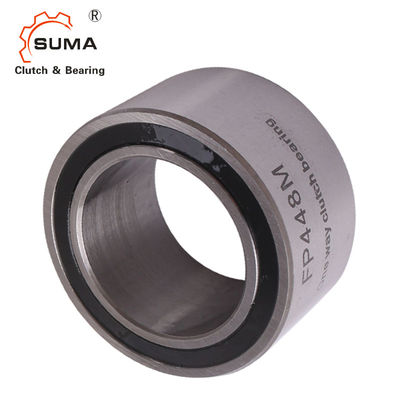

FP 448 M | 35 | 53 | 27 | 286 | 4,300 | 11,642 | 13,440 | 0.19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4,300 | 11,642 | 13,440 | 0.19 | 306523 |
FP 453 M | 40 | 58 | 27 | 343 | ৩,৪০০ | 11,417 | 13,577 | 0.21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | ৩,৪০০ | 11,417 | 13,577 | 0.21 | 300684 |
FP 463 M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
FP 473 M | 60 | 78 | 27 | 588 | 2,500 | 14,128 | 19,896 | 0.3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2,500 | 14,128 | 19,896 | 0.3 | 300693 |
নির্দিষ্ট নামমাত্র ঘূর্ণন সঁচারক বল সঙ্গম অংশের পর্যাপ্ত দৃঢ়তার উপর ভিত্তি করে.
ঘূর্ণন গতি n = উপাদানের অন্তর্নিহিত গতি সন্নিবেশ করান।
