| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | MG500 MI500 |

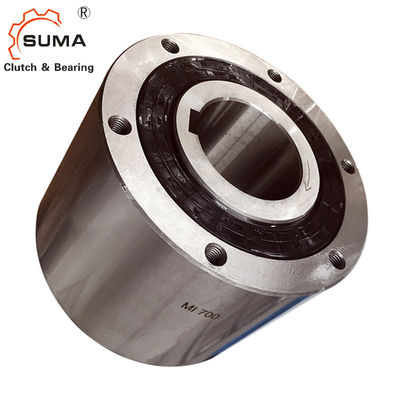

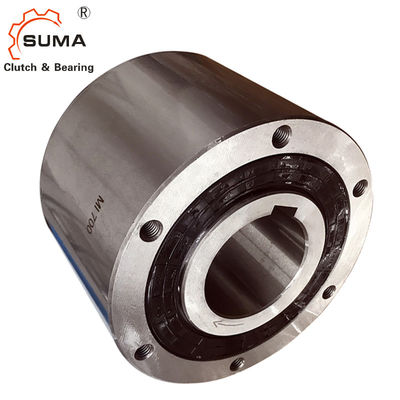

MG500 হাই স্পিড 1 দিকনির্দেশক ব্যাকস্টপ ক্যাম ক্লাচ বিয়ারিং
বৈশিষ্ট্য
1. উচ্চ গতির অ্যাপ্লিকেশনের জন্য ডিজাইন করা স্বয়ংসম্পূর্ণ ক্লাচ।
2. ক্যাম খাঁচা সমাবেশ সর্বোত্তম কর্মক্ষমতা এবং বর্ধিত ক্ষমতা জন্য প্রকৌশলী.
3. রেডিয়াল লোড এবং ঘোড়দৌড়ের মধ্যে ঘনত্ব সমর্থন করার জন্য দুটি বল বিয়ারিং অন্তর্ভুক্ত।
4. ইতিবাচক যোগাযোগের ঠোঁট বা অনুভূত সিলগুলি গ্রীস বা তেল তৈলাক্তকরণের জন্য সরবরাহ করা হয়েছে।
5. আলতো চাপানো গর্তগুলি অক্জিলিয়ারী উপাদানগুলি মাউন্ট করার জন্য বাইরের দৌড়ের প্রান্তে মেশিন করা হয়।
6. মেট্রিক বোর এবং কীওয়ে উপলব্ধ।
7. মাউন্ট আনুষাঙ্গিক উপলব্ধ.
MG300A – 700A সিরিজ
প্রাথমিকভাবে সাধারণ ডিউটি অ্যাপ্লিকেশন, ওভাররানিং, ব্যাক-স্টপিং এবং লাইট ডিউটি ইনডেক্সিংয়ের জন্য ব্যবহৃত হয়।এমজি মডেলটি সুনির্দিষ্ট স্প্রিং শক্তি প্রদান করে দীর্ঘ ওভাররানিং পরিধান জীবন প্রদান করতে।
MI300A – 700A সিরিজ
উচ্চ কার্যক্ষমতা সূচীকরণের জন্য প্রস্তাবিত, প্রতি মিনিটে 150 স্ট্রোকের বেশি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় বা উচ্চ সূচক নির্ভুলতার প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়৷একটি পেটেন্ট, কম জড়তা অন্তর্ভুক্ত করা
দ্রুত ক্যাম প্রতিক্রিয়া জন্য খাঁচা এবং ভারী দায়িত্ব energizing বসন্ত.
MO300A – 700A সিরিজ
অনুভূত গ্রীস সীল দিয়ে তৈরি উচ্চ গতির অভ্যন্তরীণ জাতি ওভাররানিং অ্যাপ্লিকেশনের জন্য সীল টেনে কমিয়ে আনার জন্য।MO মডেলটি স্ট্যান্ডার্ড গ্রীস তৈলাক্তকরণের সাথে সরবরাহ করা হয়।
MR300A – 700A সিরিজ
উচ্চ-গতির বাইরের রেস ওভাররানিংয়ের উদ্দেশ্যে, একটি অনন্য ক্যামের খাঁচা নির্মাণকে অন্তর্ভুক্ত করে যা ক্যাম টেনে কমানোর জন্য কেন্দ্রাতিগ শক্তি ব্যবহার করে। ক্লাচের ড্রাইভিং গতি অভ্যন্তরীণ রেসের জন্য টেবিলে দেখানো rpm-এর বেশি হতে পারে না।
প্রযুক্তিগত ডেটা
| আইটেম | MG/MR/MO/MI500A |
| যথার্থতা | P6 |
| টাইপ | ক্যাম |
| বোরের আকার (মিমি) | 44.45 |
| বাইরের জাতি (মিমি) | 92.08 |
| টর্ক (কেএন) | 1593 |
| সর্বোচ্চঅভ্যন্তরীণ দৌড় ওভাররানিং (সাইকেল/মিনিট) | 2700 |
| টেনে আনুন টর্ক (Nm) | 0.5 |
| ওজন (কেজি) | 5 |
| প্যাকেজ | শক্ত কাগজের বাক্স / কাঠের বাক্স |
| ডেলিভারি সময় | অর্ডার নিশ্চিত হওয়ার 7-10 দিন পরে |
| পরিশোধের শর্ত | এল/সি, টি/টি, ডি/পি, ডি/এ, ওয়েস্টার্ন ইউনিয়ন |
মাত্রা এবং ক্ষমতা
| মডেল | টর্ক | টেনে আনুন | সর্বোচ্চ | সর্বোচ্চ |
বিরক্ত আকার |
ক | খ (h7) |
গ | পিসিডি ডি |
ই | চ | এস | এইচ.এম | ওজন (কেজি) |
||
| overrunning | সংখ্যা | |||||||||||||||
| ক্ষমতা | টর্ক | (আর/মিনিট) | ইনডেক্সিং |
ট্যাপ করা হয়েছে গর্ত |
||||||||||||
| (Nm) | (Nm) | ভিতরের | বাইরের |
(সাইকেল /মিনিট) |
দিয়া। |
মূল উপায় |
×আকার×পিচ | |||||||||
| জাতি | জাতি | (H7) | ||||||||||||||
| এমজি 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| এমজি 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | ৮৮ | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| এমজি 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | ৮৯ | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| এমজি 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | ৬৯.৮ | 16 | 6xM8xP1.25 | 8.6 |
| MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| এমজি 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| এমজি 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| এমজি 800 | 17600 | ৫.৩৯ | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| MI 800 | ৮.৩৩ | 20 | _ | 300 | ||||||||||||
| এমজি 900 | 24500 | ৬.৭৭ | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| এমআই 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| এমজি 1000 | ৩৩৮০০ | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| এমজি 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| এমজি 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| এমজি 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| MI 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
|
মডেল না. |
টর্ক ক্ষমতা |
টর্ক টেনে আনুন | সর্বোচ্চ ওভাররানিং গতি | মাত্রা | ওজন | ||||||
| অভ্যন্তরীণ জাতি | বাইরের জাতি | ক | খ | গ | ডি | ই | চ | ||||
| Nm | Nm | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | কেজি | |||
| MG300A | 373 | 0.2 | 2900 | 800 |
76.15/ 76.20 |
৬৬.৬৮ | 60.33 | 63.5 | 28.58 | ৮.৯ | 2 |
| MI300A | - | - | |||||||||
| MO300A | 3600 | 800 | |||||||||
| MR300A | 800 | 2900 | |||||||||
| MG400A | 542 | 0.3 | 2700 | 800 |
৮৮.৮৫/ ৮৮.৯০ |
73.03 | ৬৬.৬৮ | ৬৯.৯ | 31.75 | 11.4 | 3 |
| MI400A | - | - | |||||||||
| MO400A | 3600 | 800 | |||||||||
| MR400A | 800 | 2700 | |||||||||
| MG500A | 1593 | 0.5 | 2400 | 750 |
107.90/ 107.95 |
92.08 | ৮৫.৭৩ | ৮৮.৯ | 44.45 | 12.4 | 5 |
| MI500A | - | - | |||||||||
| MO500A | 3000 | 750 | |||||||||
| MR500A | 750 | 2400 | |||||||||
| MG600A | 3051 | 0.9 | 1800 | 700 |
136.47/ 136.53 |
120.65 | 92.08 | 95.3 | 69.85 | 12.7 | 9 |
| MI600A | - | - | |||||||||
| MO600A | 2400 | 700 | |||||||||
| MR600A | 700 | 2100 | |||||||||
| MG700A | 6779 | 1.8 | 1200 | 400 |
180.92/ 180.98 |
158.75 | 123.83 | 127.0 | 101.60 | 17.3 | 20 |
| MI700A | - | - | |||||||||
| MO700A | 2000 | 400 | |||||||||
| MR700A | 400 | 1750 | |||||||||
|
মডেল না. |
মাত্রা |
ট্যাপের সংখ্যা (Mt.) গর্ত |
থ্রেড আকার | ব্যবহারযোগ্য থ্রেড গভীরতা | লুব | লুব ক্যাপ ওজ | ওজন | ||||||||||
| গ | ডি | ই | চ | ||||||||||||||
| ইঞ্চি | মিমি | ইঞ্চি | মিমি | ইঞ্চি | মিমি | ইঞ্চি | মিমি | ইঞ্চি | মিমি | ইঞ্চি | মিমি | পাউন্ড | কেজি | ||||
| MG300A | 2.375 | 60.33 | 2.50 | 63.5 | 1.125 | 28.58 | 0.35 | ৮.৯ | 4 | 0.250-28 | 6.35-711 | 0.500 | 12.70 | তেল | 0.85 | 4 | 2 |
| MI300A | তেল | 1.25 | |||||||||||||||
| MO300A | গ্রীস | 0.5 | |||||||||||||||
| MR300A | তেল | 0.85 | |||||||||||||||
| MG400A | 2.625 | ৬৬.৬৮ | 2.75 | ৬৯.৯ | 1.250 | 31.75 | 0.45 | 11.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | তেল | 1.1 | 6 | 3 |
| MI400A | তেল | 1.4 | |||||||||||||||
| MO400A | গ্রীস | 0.5 | |||||||||||||||
| MR400A | তেল | 1.1 | |||||||||||||||
| MG500A | 3.375 | ৮৫.৭৩ | 3.50 | ৮৮.৯ | 1.750 | 44.45 | 0.48 | 12.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | তেল | 1.8 | 11 | 5 |
| MI500A | তেল | 3.0 | |||||||||||||||
| MO500A | গ্রীস | 1.0 | |||||||||||||||
| MR500A | তেল | 1.8 | |||||||||||||||
| MG600A | 3.625 | 92.08 | 3.75 | 95.3 | 2.750 | 69.85 | 0.50 | 12.7 | 6 | 0.313-24 | 7.94-610 | 0.625 | 19.05 | তেল | 2.8 | 19 | 9 |
| MI600A | তেল | 4.5 | |||||||||||||||
| MO600A | গ্রীস | 1.5 | |||||||||||||||
| MR600A | তেল | 2.8 | |||||||||||||||
| MG700A | 4.875 | 123.83 | 5.00 | 127.0 | 4.000 | 101.60 | 0.68 | 17.3 | 8 | 0.375-24 | 9.53-610 | 0.750 | তেল | 4.6 | 43 | 20 | |
| MI700A | তেল | 10.9 | |||||||||||||||
| MO700A | গ্রীস | 2.9 | |||||||||||||||
| MR700A | তেল | 4.6 | |||||||||||||||
| মডেল | টর্ক ক্ষমতা |
সর্বোচ্চ ওভাররানিং আরপিএম |
নামমাত্র ওভাররানিং টেনে |
স্টক বোরস 1 | কীওয়ে 1 | মাত্রা | ||||||||
| ক | খ | |||||||||||||
| Lb-ft | Nm | অভ্যন্তরীণ জাতি | বাইরের জাতি | Lb-ft | Nm | ইঞ্চি | মিমি | ইঞ্চি | মিমি | ইঞ্চি | মিমি | ইঞ্চি | মিমি | |
| MG300A | 275 | 373 | 2900 | 800 | 0.17 | 0.2 | 0.500 | 12.70 | 0.125×0.167 | 3.18×4.24 |
3.000 2.998 |
76.15 /76.20 |
25/8 | ৬৬.৬৮ |
| MI300A | - | - | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MO300A | 3600 | 800 | 0.750 | 19.05 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MR300A | 800 | 2900 | ||||||||||||
| MG400A | 400 | 542 | 2700 | 800 | 0.21 | 0.3 | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 |
3.500 ৩.৪৯৮ |
৮৮.৮৫ /88.90 |
27/8 | 73.03 |
| MI400A | - | - | 0.750 | 19.05 | ||||||||||
| MO400A | 3600 | 800 | 0.875 | 22.23 | ||||||||||
| MR400A | 800 | 2700 | ||||||||||||
| MG500A | 1175 | 1593 | 2400 | 750 | 0.38 | 0.5 | 0.875 | 22.23 | 0.188×0.094 | 4.76×2.38 |
4.250 4.248 |
107.90 /107.95 |
35/8 | 92.08 |
| MI500A | - | - | 1.000 | 25.40 | 0.25×0.125 | 4.76×2.38 | ||||||||
| MO500A | 3000 | 750 | 1.125 | 28.58 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MR500A | 750 | 2400 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MG600A | 2250 | 3051 | 1800 | 700 | 0.63 | 0.9 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 |
5.375 5.373 |
136.47 /136.53 |
43/4 | 120.65 |
| 1.375 | 34.93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
| MI600A | - | - | 1.500 | 38.10 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.625 | 41.28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
| MO600A | 2400 | 700 | 1.750 | 44.45 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.937 | 49.20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
| MR600A | 700 | 2100 | 2.000 | 50.80 | 0.50×0.188 | 12.7×4.76 | ||||||||
| MG700A | 5000 | 6779 | 1200 | 400 | 1.3 | 1.8 | 2.000 | 50.80 | 0.50×0.250 | 12.7×6.35 |
7.125 7.123 |
180.92 180.98 |
61/4 | 158.75 |
| MI700A | - | - | 2.250 | 57.15 | 0.50×0.250 | 12.7×6.35 | ||||||||
| 2.437 | 61.90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
| MO700A | 20000 | 400 | 2.500 | 63.50 | 0.625×0.313 | 15.88×7.94 | ||||||||
| 2.750 | 69.85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
| MR700A | 400 | 1750 | 2.937 | 74.60 | 0.625×0.125 | 15.88×3.18 | ||||||||
মাউন্ট এবং কাপলিং
