| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | SUMA |
| সাক্ষ্যদান: | ISO SGS |
| মডেল নম্বার: | MZEU30 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | USD160-USD200 PER PIECE |
| প্যাকেজিং বিবরণ: | শক্ত কাগজের বাক্স / কাঠের বাক্স |
| ডেলিভারি সময়: | 7-15 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| পণ্যের নাম: | রোলার ক্লাচ বিয়ারিং MZEU30 | ভারবহন সমর্থিত: | হ্যাঁ |
|---|---|---|---|
| উপাদান: | ভারবহন ইস্পাত GCr15 | আকার: | 30*100*68 মিমি |
| টর্ক ক্ষমতা: | 735Nm | ওয়ারেন্টি: | 1 বছর |
| প্যাকেজ: | শক্ত কাগজের বাক্স / কাঠের বাক্স | ই এম: | গ্রহণ করুন |
| লক্ষণীয় করা: | MZEU স্টিল রোলার বিয়ারিং,H7 টলারেন্স স্টিল রোলার বিয়ারিং,H7 টলারেন্স রোলার বিয়ারিং স্টিল |
||

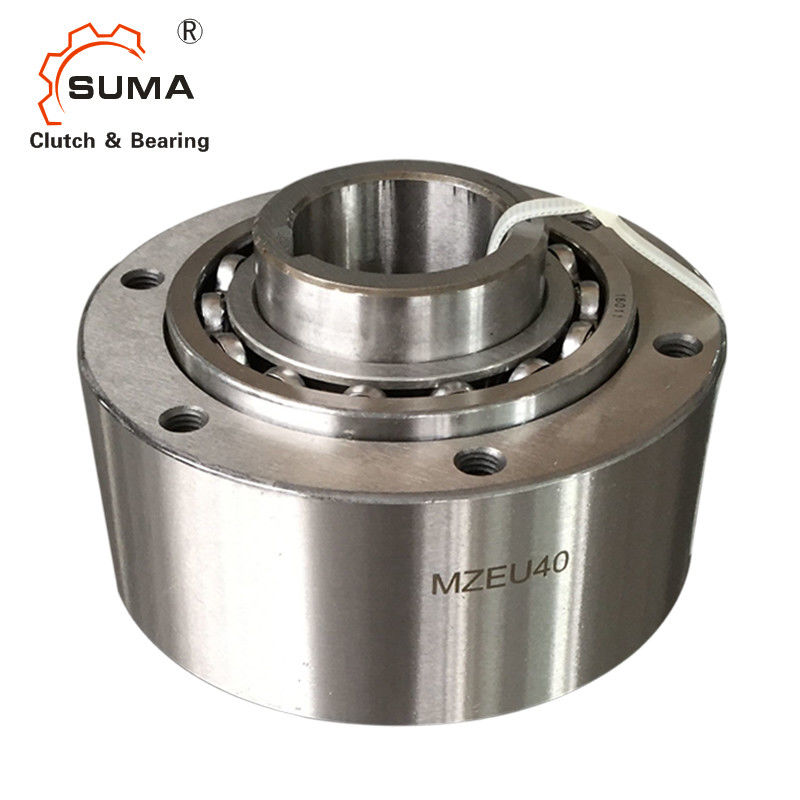

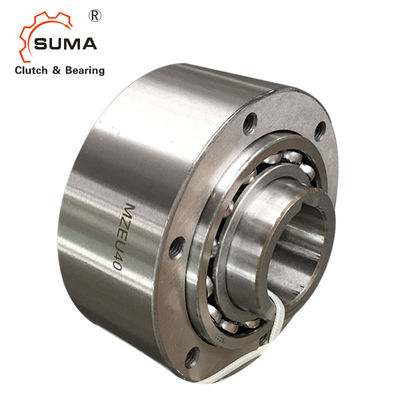

MZEU H7 সহনশীলতা GCr15 735 Nm ইস্পাত রোলার বিয়ারিং
1. মডেল নম্বরMZEU12 থেকে MZEU80 প্রি-গ্রীসযুক্ত এবং কোনো তৈলাক্তকরণের প্রয়োজন নেই।অপারেশনাল তাপমাত্রা পরিসীমা হল –40°C থেকে +40°C।মডেল নম্বরMZEU90 থেকে MZEU150 তেলের তৈলাক্তকরণ প্রয়োজন।
2. মডেল নম্বরMZEU12 থেকে MZEU80 sprockets এবং অন্যান্য টর্ক ট্রান্সমিটিং ফ্যাক্টর স্ট্যান্ডার্ড ফ্ল্যাঞ্জের সাথে ব্যবহার করা যেতে পারে।ইনস্টলেশনের উদাহরণ 1 পড়ুন।
3. আমরা h7 এর একটি শ্যাফ্ট সহনশীলতা সুপারিশ করি এবং ISO R773 (DIN 6885.1) কীওয়ে আদর্শ।
4. আমরা স্প্রোকেট এবং অন্যান্য অংশগুলির জন্য E H7 এর সহনশীলতার সুপারিশ করি।
5. বাইরের রেসের উভয় প্রান্তের পৃষ্ঠ এবং ফ্ল্যাঞ্জ, স্প্রোকেট এবং অন্যান্য অংশগুলির যোগাযোগের পৃষ্ঠগুলি পরিষ্কার করুন।
6. মডেল নং এর জন্যMZEU90 থেকে MZEU150, উভয় প্রান্তে বাইরের রেসের পৃষ্ঠে সীল আঠালো প্রয়োগ করুন।
7. ঘূর্ণনের দিক পরীক্ষা করুন।
মাত্রা এবং ক্ষমতা
মডেল |
টর্ক ক্ষমতা |
সর্বোচ্চoverrunning |
টেনে আনুন টর্ক |
জলোচ্ছাস আকার |
কীওয়ে |
ক |
খ |
গ |
ডি |
ই |
চ |
জি |
HJ |
কে |
এল |
ওজন |
|
| N·m | r/মিনিট | r/মিনিট | N·m | H7 | অভ্যন্তরীণ জাতি | h7 | পিসিডি | গ | (কেজি) | ||||||||
| MZEU 12 (K) | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU 15 (K) | 100 | 1,800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU 20 (K) | 245 | 1,600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU 25 (K) | 425 | 1,600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU 30 (K) | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU 35 (K) | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU 40 (K) | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU 45 (K) | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU 50 (K) | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU 55 (K) | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU 60 (K) | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | ৮৯ | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU 70 (K) | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU 80 (K) | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU 90 (K) | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (K) | 17,600 | 400 | 130 | ৫.৩৯ | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (K) | 24,500 | 320 | 110 | ৬.৭৬ | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 (K) | ৩৩,৮০০ | 240 | 80 | ৮.১৩ | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
মাউন্ট এবং কাপলিং
ক্লাচে স্ট্যান্ডার্ড ফ্ল্যাঞ্জ, স্প্রোকেট এবং অন্যান্য সরঞ্জাম ইনস্টল করার সময় এগুলি বিয়ারিংয়ের চারপাশে ফিট করুন এবং বাইরের দৌড়ের উভয় প্রান্তে বোল্টগুলিকে স্ক্রু করুন।
বিপরীত দিকে ফ্ল্যাঞ্জ এবং স্প্রোকেট উভয়ই ইনস্টল করে, ঘূর্ণনের দিক পরিবর্তন করা যেতে পারে।
শ্যাফটের উপর ক্লাচ মাউন্ট করার সময়, ভিতরের জাতিতে চাপ প্রয়োগ করুন কিন্তু বাইরের দৌড়ে কখনই নয়।
উচ্চ গতির ইন্ডেক্সিং অ্যাপ্লিকেশনের জন্য (50 সে./মিটারের বেশি) একটি শক্তিশালী স্প্রিং টাইপ সুপারিশ করা হয়।
মডেল নাম্বার.
q অভ্যন্তরীণ জাতি
w বাইরের জাতি
ই ক্যাম
r বসন্ত
t ভারবহন
y সাইড প্লেট
MZEU কে
কোন চিহ্ন নেই: বাইরের দৌড়ে কোন কীওয়ে নেই।
কে: বাইরের জাতিতে কীওয়ে।
