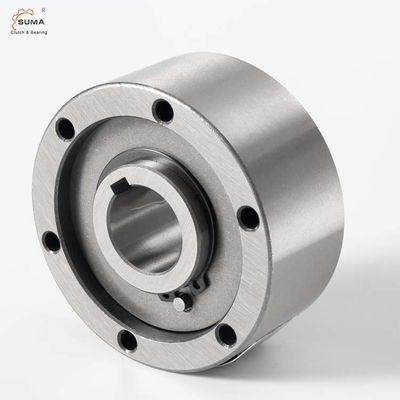

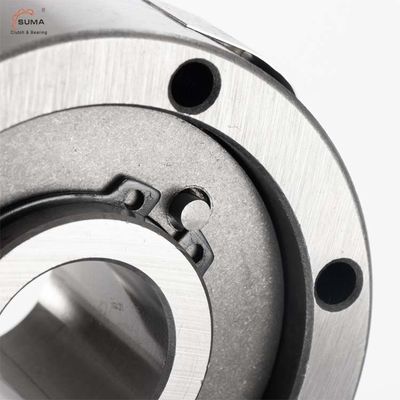

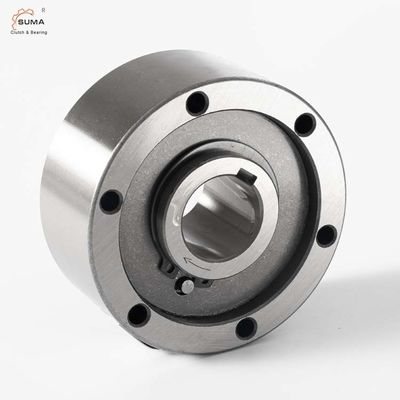

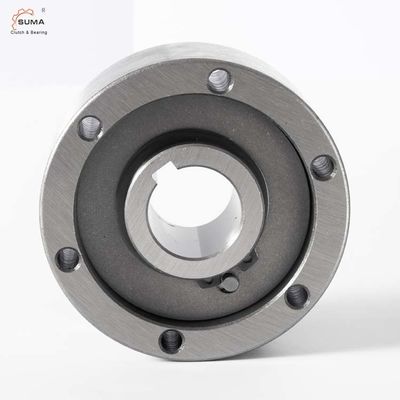

AA45 45*130*56MM রোলার টাইপ ওয়ান ওয়ে ক্লাচ ফ্রিহুইল ইনডেক্সিং বিয়ারিং
বৈশিষ্ট্য
টাইপ AA একটি রোলার টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিং প্রয়োজন।
এই নকশাটি ± S/2 এর অভ্যন্তরীণ এবং বাইরের রেসের একটি অক্ষীয় মিসলাইনমেন্ট গ্রহণ করতে পারে।
তৈলাক্তকরণ এবং সিলিং এছাড়াও ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক.
স্ট্যান্ডার্ড তৈলাক্তকরণ হল তেল।
ভিতরের জাতি খাদ চাবিকাঠি হয়.বাইরের জাতি কেন্দ্রীভূত করার জন্য উপযুক্ত H7 সহনশীলতা হতে হবে।
বাইরের রেসের সংযোগ বল্টের মাধ্যমে গ্রেড 10.9 বা আরও ভাল।
প্রযুক্তিগত ডেটা
স্পেসিফিকেশন | |
মডেল | AA45 |
উপাদান | GCr15 |
ভিতরের ব্যাস | 45 মিমি |
বাহিরের ব্যাসার্ধ | 130 মিমি |
পুরুত্ব | 56 মিমি |
টর্ক ক্ষমতা | 1125Nm |
টর্ক টেনে আনুন | 140Ncm |
অভ্যন্তরীণ জাতি অতিমাত্রায় গতি | 1050r/মিনিট |
বাইরের জাতি ওভাররানিং গতি | 1500r/মিনিট |
ওজন | 4 কেজি |
গঠন | রোলার টাইপ |
আবেদন | টেক্সটাইল মেশিন, ফ্যান, ভেন্টিলেটর, প্রিন্টিং মেশিন |
প্যাকেজ | শক্ত কাগজ বাক্স, কাঠের বাক্স বা কাস্টমাইজড |
পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
ডেলিভারি সময় | নমুনার জন্য 2-4 দিন, বড় অর্ডারের জন্য 7 দিন |
মাত্রা এবং ক্ষমতা
আকার | টাকা 1 | অতিমাত্রায় গতি | ওজন |
টেনে আনুন টর্ক |
||||||||||
dH7 | Nimax2) | Namax3) | ধ7 | D5 | D6 | D3 | জেড | ও | এল | চ | s | (কেজি) | টিআর | |
(মিমি) | (Nm) | (মিনিট-১) | (মিনিট-১) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | ৮.৪ |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | ৬.৬ | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | ৬.৬ | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
মন্তব্য
1) T সর্বোচ্চ = 2 x T KN
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
DIN 6885.1 এর কীওয়ে
