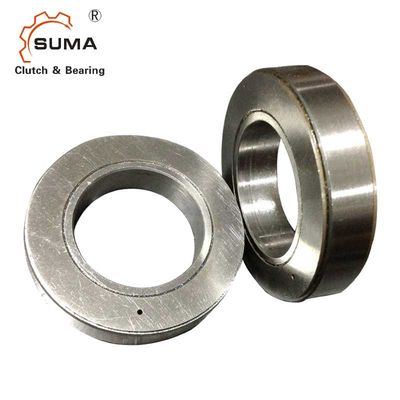

ASK60 60*95*18MM ওয়ান ওয়ে ফ্রিহুইল বিয়ারিং ওভাররানিং ব্যাকস্টপ ক্লাচ
বৈশিষ্ট্য
টাইপ ASK হল একটি রোলার টাইপ ফ্রিহুইল বিয়ারিং যা রোলার বিয়ারিংয়ের দুটি সারি দ্বারা সমর্থিত।এটি একটি স্বয়ংসম্পূর্ণ ধুলো সুরক্ষিত ইউনিট, গ্রীস লুব্রিকেটেড বিতরণ করা হয়।নামমাত্র বাইরের মাত্রাগুলি 60.series বিয়ারিংয়ের মতোই।
ঘূর্ণন সঁচারক বল ট্রান্সমিশন অভ্যন্তরীণ এবং বাইরের উভয় দৌড়ে একটি প্রেস ফিট দ্বারা নিশ্চিত করা আবশ্যক।এই প্রেস ফিট হওয়ার কারণে, স্ট্যান্ডার্ড রেডিয়াল ক্লিয়ারেন্স হল C4।হস্তক্ষেপ সহনশীলতাগুলি ফ্রিহুইল মাত্রাগুলিতে রয়েছে, যা একটি স্ট্যান্ডার্ড সিরিজ 60-এ সরাসরি মাউন্ট করার অনুমতি দেয়।
ভারবহন অবস্থান: শ্যাফ্ট সহনশীলতা h6 বা j6 হওয়া উচিত বাইরের জাতিকে K6 সহনশীলতার জন্য একটি কঠোর আবাসনে চাপতে হবে।রেডিয়াল ভারবহন লোড ক্ষমতা টেবিল দেওয়া হয়.টাইপ ASK freewheels অক্ষীয় লোডিং গ্রহণ করতে পারে না।এই ধরনের লোডের ক্ষেত্রে, থ্রাস্ট বিয়ারিং প্রদান করা আবশ্যক।
প্রযুক্তিগত ডেটা
মডেল | ASK60 |
মেটেরেল | GCr15 |
ভিতরের ব্যাস | 60 মিমি |
বাহিরের ব্যাসার্ধ | 95 মিমি |
পুরুত্ব | 18 মিমি |
টর্ক ক্ষমতা | 250Nm |
টর্ক টেনে আনুন | 25Ncm |
সর্বোচ্চ ওভাররানিং গতি | 1800r/মিনিট |
আবেদন | ব্যাকস্টপ, ওভাররানিং |
প্যাকেজ | শক্ত কাগজ প্যাকেজ / কাঠের প্যাকেজ |
ডেলিভারি সময় | 5-7 দিন |
পরিশোধের শর্ত | টিটি, এল/সি, ডি/পি, ডি/এ, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
মাত্রা এবং ক্ষমতা
টাইপ | আকার | বিয়ারিং সিরিজ | টিকে.এন1) | nসর্বোচ্চ | বাইরে ব্যাস | উচ্চতা | ভার বহন | ওজন | টর্ক টানুন | |
গতিশীল | স্থির | |||||||||
জিজ্ঞাসা করুন | ডিp6 (মিমি) |
(Nm) |
(মিনিট-১) |
ডি (মিমি) |
এল (মিমি) |
গ (kN) |
গ0 (kN) |
(কেজি) | টিআর (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 |
মন্তব্য
1) Tmax = 2 & বার;TKN
»নির্বাচন পৃষ্ঠা 10 থেকে 13 দেখুন
»মাউন্টিং এবং রক্ষণাবেক্ষণ নির্দেশাবলী পৃষ্ঠা 16 থেকে 19 দেখুন
মাউন্টিং উদাহরণ
ছবি
