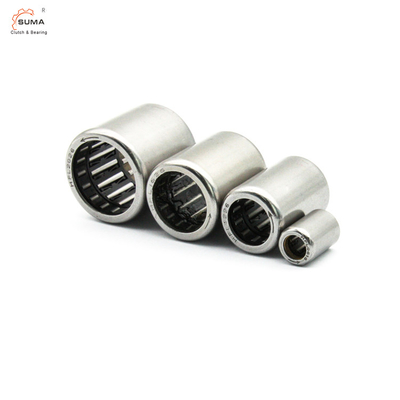

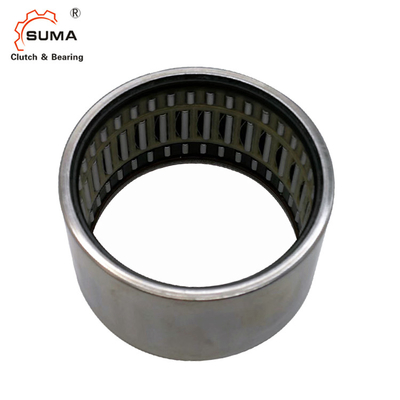

HFL3530 35*42*30mm আঁকা কাপ বিয়ারিং ওয়ান ওয়ে নিডেল ক্লাচ
প্রযুক্তিগত ডেটা
ড্রন কাপ নিডেল রোলার বিয়ারিং - বিয়ারিং অ্যাসেম্বলি সহ রোলার ক্লাচ,
উচ্চ লক নির্ভুলতার সাথে শুধুমাত্র একটি দিকে টর্ক প্রেরণ করতে পারে।
ঘূর্ণন ঘর্ষণ কমাতে এবং রেডিয়াল লোড সমর্থন করার জন্য চলমান অংশগুলির মধ্যে একটি বিচ্ছেদ বজায় রাখতে HFL একমুখী সুই ক্লাচ ঘূর্ণায়মান উপাদানগুলি ব্যবহার করে।
একটি ছোট ক্রস-সেকশন থাকা সত্ত্বেও, বিয়ারিংটির এখনও একটি উচ্চ লোড বহন ক্ষমতা রয়েছে, সুই রোলার বিয়ারিংগুলি পাতলা এবং দীর্ঘ রোলার দিয়ে সজ্জিত (রোলারের ব্যাস D≤5mm, L/D≥2.5, L হল রোলারের দৈর্ঘ্য), তাই রেডিয়াল স্ট্রাকচার কমপ্যাক্ট, এবং এর অভ্যন্তরীণ ব্যাস এবং লোড ক্ষমতা অন্যান্য ধরণের বিয়ারিংয়ের মতোই, এবং বাইরের ব্যাস সবচেয়ে ছোট।
রেসওয়ে রিং আকৃতি | ওয়ান ওয়ে ক্লাচ | লোড দিক | রেডিয়াল |
---|---|---|---|
আমি করি) | 35 | OD(Ø) | 42 |
প্রস্থ(মিমি) | 30 | যথার্থতা (JIS) | গ্রেড 0 |
স্পেসিফিকেশন | স্ট্যান্ডার্ড | অনুমোদিত টর্ক (Nm) | 121 |
খাদ ঘোরানো হয় যে ক্ষেত্রে অনুমতিযোগ্য গতি | 3900 | বাইরের রিং ঘোরার সময় অনুমোদিত ঘূর্ণন গতি | 3900 |
মাত্রা এবং ক্ষমতা
খাদ দিয়া। |
ক্লাচ পদবি | ভর |
বর্ডারি মাত্রা |
টর্ক | গতি সীমিত করা |
বেসিক লোড রেটিং |
|||||
Fw | ডি | গ | খাদ | বাহিরের চক্র | গ | কো | |||||
মিন-১ | মিন-১ |
কে.এন | |||||||||
মিমি | প্লাস্টিক স্প্রিংস | ইস্পাত স্প্রিংস | g | মিমি | Nm | আরপিএম | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | ৪.০৫ | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | ৮.৯ | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
ছবি
