স্টাড টাইপ ক্যাম ফলোয়ার
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | CCFH-1 3/4-SB |

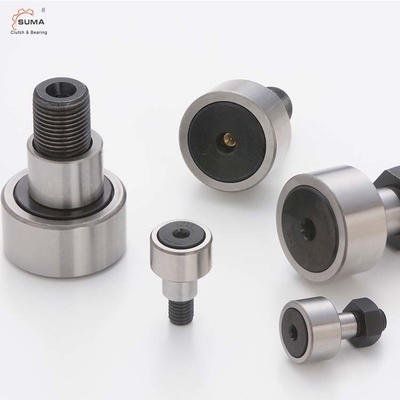

CCFE-SB সিরিজের অভিনব স্টাড ক্যাম ফলোয়ার বিয়ারিং CCFH-1 3/4-SB
প্রযুক্তিগত ডেটা
মাত্রা এবং ক্ষমতা
|
বিআরজি।না। |
রোলার দিয়া। (RD) +.000 -.০০১ |
বেলন প্রস্থ (প) +.000 -.০০৫ |
বুশ L'GTH. (জি*) +.000 -.010 |
বুশডিআইএ। (বিডি) ±.001 |
STUD L'GTH. (SL) |
MIN.THR'D L'GTH. (TL) |
ফাইন THR'DS. |
ইসিসি। |
LUBমানানসই আকার (F) |
** RECOM.ক্ল্যাম্পিং টর্ক এলবিএস।- ভিতরে. |
MAXস্ট্যাটিক ক্যাপাসিটি এলবিএস। |
বেসিক ডিওয়াইএন। রেটিং LBS. |
| CCFE-1/2-এন-এসবি | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| CCFE-1/2-SB | .500 | .375 | .375 | .250 | ৫/৮ | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | .5625 | .375 | .375 | .250 | ৫/৮ | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | ৭/৮ | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-7/8-SB | .875 | .500 | .500 | .500 | ৭/৮ | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | 030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | 030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | ৫/৮ | 1/2-20 | 030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1.375 | .750 | .625 | .687 | 1 1/4 | ৫/৮ | 1/2-20 | 030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | ৫/৮-১৮ | 030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | ৫/৮-১৮ | 030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | ৭/৮ | 3/4-16 | 030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | ৭/৮ | 3/4-16 | 030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | ৭/৮-১৪ | 030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | ৭/৮-১৪ | 030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 060 | ① 1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 060 | ① 1/4 | 5000 | 44770 | 29985 |
বৈশিষ্ট্য
অভিনব স্টাড ক্যাম ফলোয়ার বিয়ারিংএকাধিক কমপ্যাক্ট কাঠামো, উচ্চ ঘূর্ণায়মান নির্ভুলতা, বড় বৈচিত্র্য, বিস্তৃত অভিযোজনযোগ্যতা এবং সহজ ইনস্টলেশন অন্তর্ভুক্ত এবং এটি উচ্চ রেডিয়াল লোড এবং নির্দিষ্ট শক লোড সহ্য করতে পারে এবং এটি মেশিন টুল, ধাতুবিদ্যা, টেক্সটাইল এবং মুদ্রণ যন্ত্রপাতি, প্রক্রিয়াকরণ লাইন এবং ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
অভিনব স্টাড ক্যাম ফলোয়ার বিয়ারিংমেশিনযুক্ত পুরু-প্রাচীরের বাইরের রিং, সুই রোলার বা নলাকার রোলার সেট, বা খাঁচা নির্দেশিকা বা সম্পূর্ণ পরিপূরক সুই রোলার, অভ্যন্তরীণ রিং বা বোল্ট এবং সীল দিয়ে গঠিত।
