| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | USNU60 |

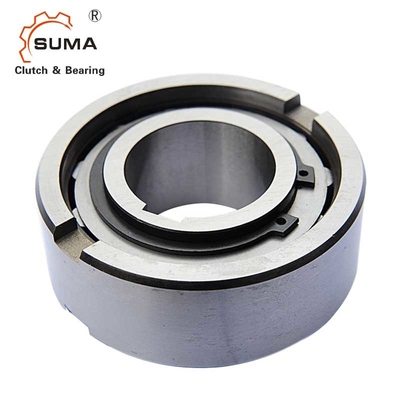

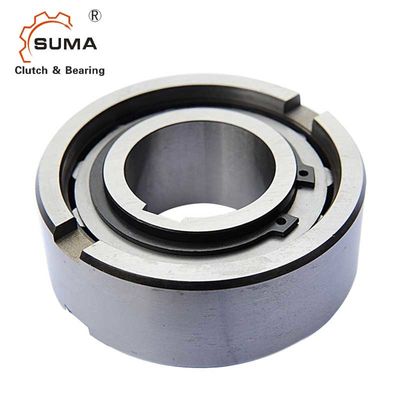

USNU সিরিজ USNU60 ওয়ান ওয়ে রোলার ক্লাচ বিয়ারিং
বৈশিষ্ট্য
USNU সিরিজের ফ্রিহুইলগুলি স্ব-কেন্দ্রিক নয়।তাই ফ্রিহুইলের পাশে এক বা দুটি বিয়ারিং স্থাপন করা প্রয়োজন যাতে বাইরের রেসটি ভিতরের রেসের দিকে কেন্দ্রীয়ভাবে ঘুরতে পারে।
USNU ফ্রিহুইলগুলিতে 63.. সিরিজের মতো একই মাত্রা সহ বল বিয়ারিং রয়েছে।
ঘূর্ণন সঁচারক বল একটি চাবির মাধ্যমে শ্যাফ্ট থেকে অভ্যন্তরীণ রেসে এবং সামনের টানার মাধ্যমে বা একটি হস্তক্ষেপ ফিট করে যদি বসার সহনশীলতা K6 তৈরি করা হয় তাহলে বাইরের দৌড় থেকে বসার জায়গায় প্রেরণ করা হয়।
শ্যাফ্ট সহনশীলতা অবশ্যই h6 বা j7 হতে হবে;বসার সহনশীলতা অবশ্যই H7 বা F7 হতে হবে।
যখন সামনের টানার ব্যবহার করা হয় না, তখন বসার সহনশীলতা K6 হওয়া উচিত।
পরিষেবাতে লাগানোর আগে, 12 পৃষ্ঠায় দেওয়া নির্দেশাবলী অনুসরণ করে ফ্রি-হুইলগুলিকে অবশ্যই উপযুক্ত লুব্রিকেন্ট দিয়ে লুব্রিকেট করতে হবে। যখন নিরপেক্ষভাবে প্রচুর পরিমাণে ঘূর্ণন করা হয় তখন তেল তৈলাক্তকরণ অপরিহার্য।
প্রযুক্তিগত ডেটা
মাত্রা এবং ক্ষমতা
| টাইপ | আকার |
TKN1) |
overrunning গতি |
ওজন
|
টর্ক টানুন | |||||||||
|
ইউএসএনইউ |
dH7 | nimax2) | namax3) | Dn6 | D5 | এল | খ | t | s | e | চ | টিআর | ||
| [মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
| 8 | 12 | ৩৩০০ | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | ৩৩০০ | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | ৬.৯ | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | ৬.০৯ | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
মন্তব্য
ASNU8-12, ASNU200 কীওয়ে DIN 6885-এর জন্য। 1,
DIN 6885.3 থেকে অন্যান্য আকার
1) T সর্বোচ্চ = 2 &বার;টি কেএন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্ট উদাহরণ
