| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | US55 AS55 |

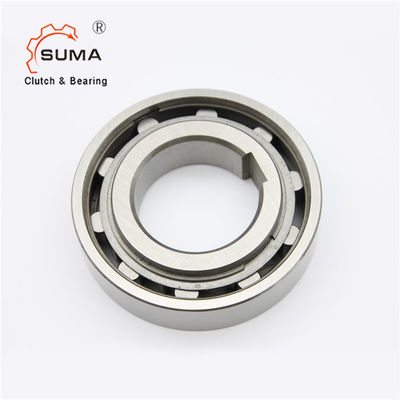

US সিরিজ US55 AS55 ব্যাকস্টপ ক্লাচ ফ্রিহুইল রোলার বিয়ারিং
বৈশিষ্ট্য
ইউএস সিরিজ ফ্রি হুইলগুলি স্ব-কেন্দ্রিক নয়।তাই ফ্রিহুইলের পাশে এক বা দুটি বিয়ারিং রাখতে হবে যাতে বাইরের রেসটি ভেতরের রেসের দিকে কেন্দ্রীয়ভাবে ঘুরতে পারে।
US freewheels 62.. সিরিজের মত একই মাত্রা সহ বল বিয়ারিং আছে।
ঘূর্ণন সঁচারক বল একটি চাবির মাধ্যমে শ্যাফ্ট থেকে অভ্যন্তরীণ জাতিতে এবং বহিরাগত ব্যাসের r6 সহনশীলতার উপর মাপসই একটি হস্তক্ষেপের মাধ্যমে বাইরের দৌড় থেকে আসন পর্যন্ত প্রেরণ করা হয়।
শ্যাফ্ট সহনশীলতা অবশ্যই h6 বা j7 হতে হবে;বসার সহনশীলতা অবশ্যই H7 বা J6 হতে হবে।
পরিষেবাতে লাগানোর আগে, ফ্রি হুইলগুলিকে অনুসরণ করে উপযুক্ত লুব্রিকেন্ট দিয়ে লুব্রিকেট করা উচিত
পৃষ্ঠা 12-এ দেওয়া নির্দেশাবলী। যখন নিরপেক্ষে উচ্চ সংখ্যক ঘূর্ণন পৌঁছে যায় তখন তেল তৈলাক্তকরণ অপরিহার্য।
মাত্রা এবং ক্ষমতা
| টাইপ | আকার |
TKN1) |
অতিমাত্রায় গতি |
ওজন
|
টর্ক টানুন | |||||||
| US (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | এল | s | e | চ | টিআর | ||
| [মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | ৬.৮ | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | ৩৩০০ | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | ৪৫.৯ | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
মন্তব্য:
কীওয়ে ছাড়া AS6।ØD = -0-0,009
DIN 6885.1 এ AS8-12 কীওয়ে।
DIN 6885.3 থেকে অন্যান্য আকার
1) T সর্বোচ্চ = 2 × T KN
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্টিং মাত্রা বল বিয়ারিং সিরিজ 62 এর অনুরূপ
মাউন্ট উদাহরণ
ছবি
