ওয়ান ওয়ে ক্লাচ বিয়ারিং
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | GP4445A |

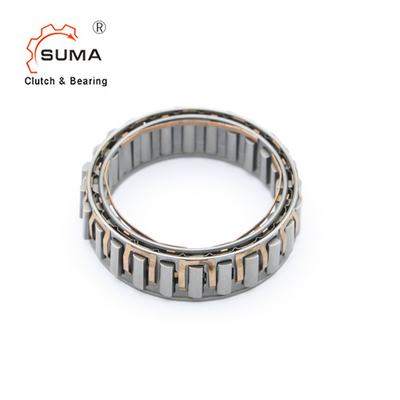

জিপি সিরিজ GP4445A ওভাররানিং ক্লাচ ওয়ান ওয়ে বিয়ারিং স্প্র্যাগ
সংক্ষিপ্ত ভূমিকা
জিপি সিরিজ... এমন একটি খাঁচা যেখানে যোগাযোগের উপাদানগুলি প্রাথমিকভাবে ইঞ্চিতে পরিমাপ করা রেসের উপর ফ্রিহুইল হিসাবে চলছে।
ছোট মাত্রা এবং উচ্চ ট্রান্সমিশন টর্ক কিছু আকর্ষণীয় প্রযুক্তিগত এবং খরচ-সাশ্রয়ী সমাধান অফার করে।
পাশাপাশি একাধিক খাঁচা লাগানো টর্ক বাড়ায়।
ফ্রিহুইলের পাশে এক বা দুটি বিয়ারিং স্থাপন করা প্রয়োজন যাতে বাইরের রেস কেন্দ্রীয়ভাবে ভিতরের রেসের দিকে ঘুরতে পারে।
যখন স্লাইডিং রেসটি আসনগুলিতে বা শ্যাফ্টের উপর মেশিন করা হয়, তখন নিম্নলিখিত বৈশিষ্ট্যগুলি
1) অবশ্যই 60/62 HRC পৃষ্ঠের কঠোরতা মেনে চলতে হবে
2) নাকাল পরে 1 মিমি ন্যূনতম টেম্পারিং গভীরতা
3) ঘোড়দৌড়ের ঘনীভূত ঘূর্ণন নিশ্চিত করুন
4) অ্যাপ্লিকেশনের জন্য উপযুক্ত তৈলাক্তকরণ.
মাত্রা এবং ক্ষমতা
| আকার | টর্ক | অতিমাত্রায় গতি [মিনিট-1] |
Øa + 0,008 - 0,005 |
Øc ± 0,013 |
স্প্র্যাগ স্পেস | eমিনিট | Ødmin | Øbmax | ক্লিপ সংখ্যা | স্প্র্যাগের সংখ্যা | ওজন | |
| টিকে.এন1[Nm] | nimax2 | এনamax2 | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | |||
| GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | ৮.৩৩ | 10 | 50 | 15 | - | 12 | 0.03 |
| GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | ৮.৩৩ | 13.5 | 58 | 18 | - | 14 | 0.055 |
| GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | ৮.৩৩ | 13.5 | 62 | 20 | - | 14 | 0.06 |
| GP3175(3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | ৮.৩৩ | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
| GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | ৮.৩৩ | 16 | 71 | 29 | - | 18 | 0.085 |
| GP4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | ৮.৩৩ | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
| GP4445A | 363 | 4300 | 2100 | ৪৪.৪৫ | 61.11 | ৮.৩৩ | 16 | 79 | 34 | - | 20 | 0.095 |
| GP4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | ৮.৩৩ | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
| GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 16 | 92 | 42 | - | 24 | 0.11 |
| GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 16 | 92 | 42 | 4 | 24 | 0.13 |
| GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 21 | 92 | 42 | 4 | 24 | 0.18 |
| GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
| GP5776A | 604 | ৩৩০০ | 1600 | 57.76 | 74.42 | ৮.৩৩ | 16 | 98 | 44 | - | 26 | 0.11 |
| GP6334B | 806 | 3000 | 1500 | ৬৩.৩৪ | 80 | ৮.৩৩ | 21 | 104 | 50 | - | 26 | 0.175 |
| GP7221(5C) | 675 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | ৮.৩৩ | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
| GP7221B | 1279 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | ৮.৩৩ | 21 | 115 | 56 | - | 30 | 0.185 |
| GP7221B(5C) | 1279 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | ৮.৩৩ | 21 | 115 | 56 | 5 | 30 | 0.21 |
| GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | ৮.৩৩ | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
| GP8334C | 2055 | 2300 | 1100 | ৮৩.৩৪ | 100 | ৮.৩৩ | 25.4 | 132 | 65 | - | 34 | 0.27 |
| GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | ৮.৩৩ | 16 | 134 | 67 | - | 34 | 0.165 |
| GP10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.891 | ৮.৩৩ | 16 | 155 | 80 | 3 | 40 | 0.205 |
| GP12334C* | 4800 | 1500 | 750 | 123.34** | 140 | ৮.৩৩ | 25.4 | 184 | 96 | - | 50 | 0.4 |
| GP12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0.4 |
মন্তব্য
1) T সর্বোচ্চ = 2 × T KN
» বাছাই পৃষ্ঠা 12 থেকে 19 দেখুন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
*) ভিতরের খাঁচা কেন্দ্রিক ফ্ল্যাঞ্জ বিপরীত দিকে রয়েছে
পাশ
**) সহনশীলতার প্রসারণ ± 0,013 অনুমোদিত
মাউন্ট উদাহরণ
ছবি
