| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | ASNU35 NFS35 |

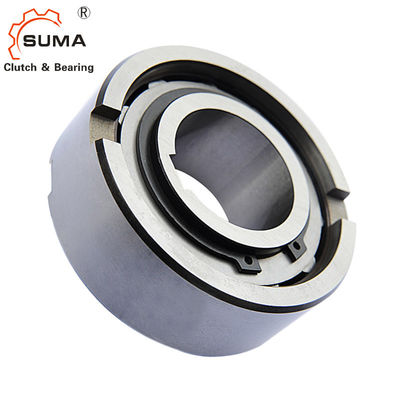

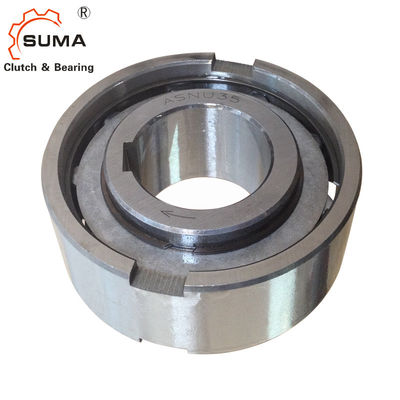

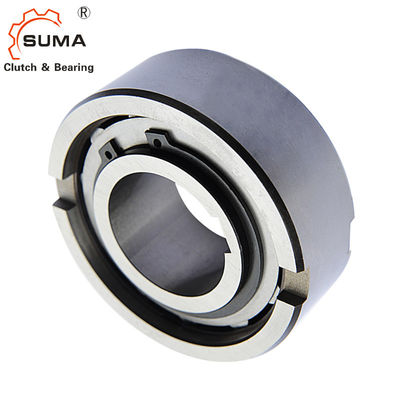

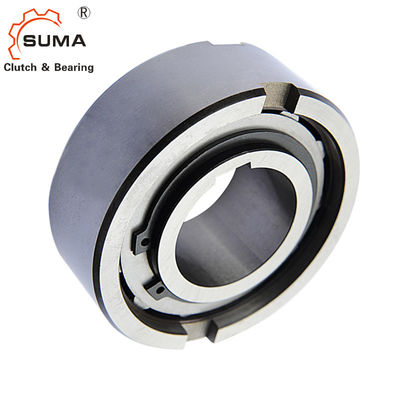

ASNU35 383 Nm লুব্রিকেশন 35*80*31MM রোলার ক্লাচ বিয়ারিং
বৈশিষ্ট্য
টাইপ ASNU একটি রোলার টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিং প্রয়োজন।তৈলাক্তকরণ এবং সিলিং এছাড়াও ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক.নামমাত্র বাইরের ব্যাস একটি সিরিজ 63. বল বিয়ারিং এর সমান।
একটি সাধারণ ব্যবস্থা হল একই অবস্থানের সহনশীলতার মধ্যে একটি বিয়ারিংয়ের পাশাপাশি এই ধরনের ইনস্টল করা,
বাইরের জাতি একটি H7 হাউজিং একটি প্রেস ফিট দিতে ইতিবাচক n6 সহনশীলতা আছে.বাইরের দৌড়ে অতিরিক্ত সাইড নচগুলি ইতিবাচক টর্ক ট্রান্সমিশন প্রদান করে।
হাউজিং যদি K6 সহনশীলতার হয়, তাহলে খাঁজগুলির ব্যবহার প্রয়োজন হয় না, তবে হাউজিংটি যথেষ্ট শক্তিশালী হতে হবে যাতে সমাবেশের পরে প্রসারিত না হয়।এই নকশা অভ্যন্তরীণ এবং বহিরাগত জাতি একটি অক্ষীয় মিসলাইনমেন্ট গ্রহণ করতে পারে.
প্রযুক্তিগত ডেটা
| পণ্যের নাম | ওয়ান ওয়ে ক্লাচ বিয়ারিং |
| মডেল | ASNU35 |
| উপাদান | ক্রোম ইস্পাত GCr15 |
| ভিতরের ব্যাস | 35 মিমি |
| বাহিরের ব্যাসার্ধ | 84 মিমি |
| টর্ক ক্ষমতা | 383Nm |
| ওজন | 0.74 কেজি |
| প্যাকেজ | শক্ত কাগজের বাক্স / কাঠের বাক্স |
| পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন |
| ডেলিভারি সময় | 10-15 দিন |
মাত্রা এবং ক্ষমতা
| টাইপ | আকার |
TKN1) |
overrunning গতি |
ওজন
|
টর্ক টানুন | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | এল | খ | t | s | e | চ | টিআর | ||
| [মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | [Ncm] | |
| 8 | 12 | ৩৩০০ | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | ০.০৭ | 1.6 | |
| 12 | 12 | ৩৩০০ | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | ৬.৯ | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | ৬.০৯ | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
মন্তব্য
ASNU8-12, ASNU200 কীওয়ে DIN 6885-এর জন্য। 1,
DIN 6885.3 থেকে অন্যান্য আকার
1) T সর্বোচ্চ = 2 &বার;টি কেএন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্টিং উদাহরণ
ছবি
