| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | AE30 |

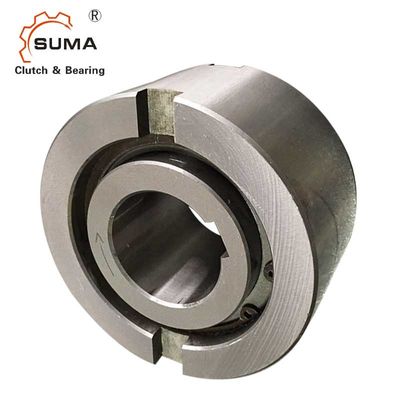

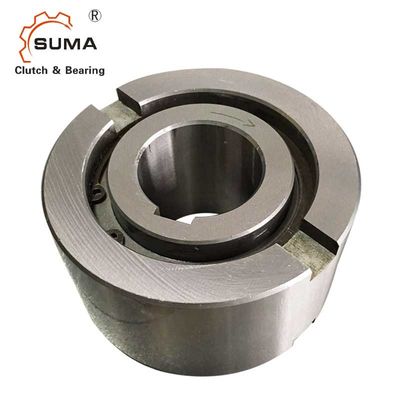

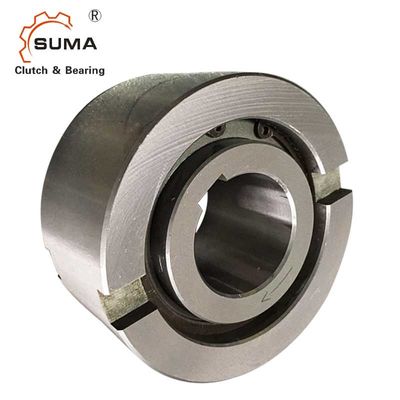

AE30 2100 RPM ওয়ান ওয়ে ফ্রিহুইল রোলার ক্লাচ বিয়ারিং
বৈশিষ্ট্য
টাইপ AE একটি বেলন টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিং প্রয়োজন।তৈলাক্তকরণ এবং সিলিং এছাড়াও ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক.নামমাত্র বাইরের ব্যাস হল একটি আদর্শ বল ভারবহন মাত্রা।
একটি সাধারণ ব্যবস্থা হল একই হাউজিং ব্যাস সহনশীলতা সহ একটি বিয়ারিংয়ের পাশে এই ধরনের ইনস্টল করা।
ভিতরের জাতি খাদ চাবিকাঠি হয়.বাইরের জাতিটির একটি h6 সহনশীলতা রয়েছে এবং এটি একটি K7 সহনশীলতা সহ একটি হাউজিংয়ে লাগানো উচিত।অতিরিক্ত সাইড নচ ইতিবাচক টর্ক ট্রান্সমিশনের জন্য প্রদান করে।
হাউজিং সহনশীলতা যদি R6 হয়, তাহলে খাঁজগুলির ব্যবহার প্রয়োজন হয় না, তবে হাউজিংটি যথেষ্ট শক্তিশালী হতে হবে যাতে সমাবেশের পরে প্রসারিত না হয়।এই নকশা একটি অক্ষীয় গ্রহণ করতে পারেন
± S/2 এর অভ্যন্তরীণ এবং বাইরের রেসের অসঙ্গতি।
প্রযুক্তিগত ডেটা
| আইটেম | AE30 |
| উপাদান | GCr15 |
| বোর দিয়া। | 30 মিমি |
| বাইরের দিয়া। | 90 মিমি |
| প্রস্থ (B) | 44 মিমি |
| টর্ক ক্ষমতা | 500 Nm |
| অতিমাত্রায় সীমাবদ্ধ গতি (অভ্যন্তরীণ জাতি) | 2100 r/মিনিট |
| অতিমাত্রায় সীমাবদ্ধ গতি (বাহ্যিক জাতি) | 1500 r/মিনিট |
| ওজন | 1.5 কেজি |
| প্যাকেজ | শক্ত কাগজ বাক্স বা আপনার প্রয়োজনীয়তা হিসাবে |
মাত্রা এবং ক্ষমতা
| টাইপ | আকার | অতিমাত্রায় গতি | ওজন | টর্ক টানুন | |||||||||||
|
এ.ই
|
dH7 (মিমি) |
টিকে.এন1 (Nm) |
এনimax2) (মিনিট-1) |
এনamax৩) (মিনিট-1) |
ডিh6 (মিমি) |
ডি5 (মিমি) |
ডি6 (মিমি) |
এল (মিমি) |
s (মিমি) |
চ (মিমি) |
e (মিমি) |
খ (মিমি) |
t (মিমি) |
(কেজি) |
টিআর
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | ৮.৪ | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | ৩.৩০ | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
মাউন্ট এবং কাপলিং
ছবি
