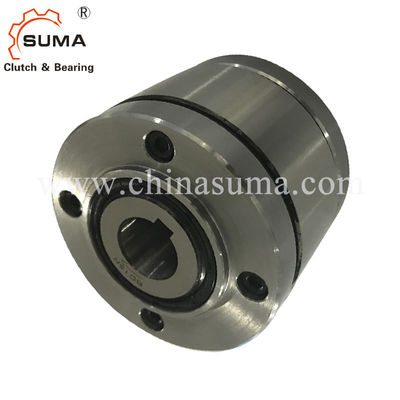

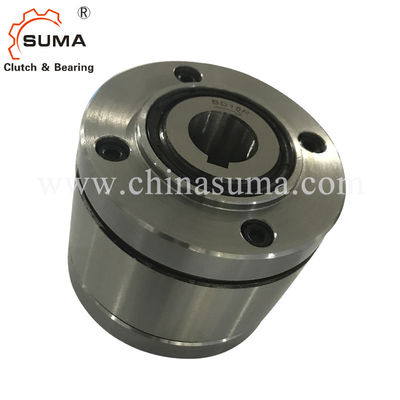

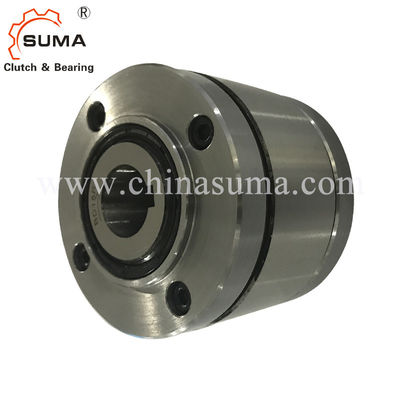

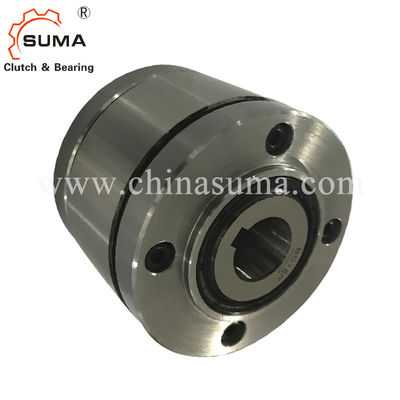

BD20 সম্পূর্ণ ফ্রিহুইল 1700RPM ওভাররানিং ক্লাচ বিয়ারিং
বৈশিষ্ট্য
সম্পূর্ণ ফ্রিহুইলস বিডি …X বল বিয়ারিং এবং স্প্র্যাগ লিফ্ট-অফ এক্স সহ সিলযুক্ত স্প্র্যাগ ফ্রি-হুইল। এগুলি তেল-ভরা সরবরাহ করা হয়।স্প্র্যাগ লিফট-অফ এক্স পরিধান-মুক্ত ফ্রিহুইলিং অপারেশন নিশ্চিত করে যখন ভিতরের রিংটি উচ্চ গতিতে ঘোরে।
দ্য ফ্রিহুইলস বিডি …X হিসাবে ব্যবহৃত হয়:
➧ ব্যাকস্টপ
➧ ওভাররানিং ক্লাচ
উচ্চ গতির ফ্রিহুইলিং অপারেশন সহ অ্যাপ্লিকেশনগুলির জন্য এবং যখন কম গতির ড্রাইভিং অপারেশন সহ একটি ওভাররানিং ক্লাচ হিসাবে ব্যবহৃত হয়।
42 500 Nm পর্যন্ত নামমাত্র টর্ক।
150 মিমি পর্যন্ত বোর।
প্রযুক্তিগত ডেটা
| আইটেম | বিডি20 |
| ভিতরের দিয়া। | 20 মিমি |
| বাইরের দিয়া। | 106 মিমি |
| প্রস্থ | 77 মিমি |
| টর্ক | 420 Nm |
| ওজন | 3.8 কেজি |
| বন্দর | সাংহাই; নিংবো |
| ডেলিভারি সময় | 10-15 দিন |
| প্যাকেজ | কাঠের প্যাকেজ, শক্ত কাগজ প্যাকেজ, ইত্যাদি |
| আবেদন | পরিবাহক, বৈদ্যুতিক মোটর, বালতি লিফট, ইত্যাদি |
মাত্রা এবং ক্ষমতা
|
ফ্রিউ হিলের আকার |
টাইপ |
নম ইনাল টর্ক |
স্প্র্যাগ লিফট অফ ইনার রিং স্পিডে মিন-১ |
সর্বোচ্চদ্রুততা রিং freew হিল/ রান মিন-১ |
আউটার রিং ড্রাইভ মিন-১ | মিমি |
বিরক্ত d dard মিমি |
মিমি | সর্বোচ্চমিমি | খ মিমি |
ডি মিমি |
চ মিমি |
জি** | এইচ মিমি |
কে মিমি |
এল মিমি |
আর মিমি |
এস মিমি |
টি মিমি |
Z** |
উই ght |
| বিডি 20 | ডিএক্স | 420 | 750 | 1700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | এম 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| বিডি 25 | ডিএক্স | 700 | 700 | 1600 | 280 | 35 | 40 | 40 | ৮১,৫ | 126 | 0,75 | এম 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | ৬,৬ | |
| বিডি 30 | ডিএক্স | 1 250 | 630 | 1600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | এম 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| বিডি 40 | এসএক্স | 1900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| বিডি 45 | এসএক্স | ২৩০০ | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | এম 12 | 38 | 6 | 130 | 130 | ৫,০ | 170 | 8 | 22,4 |
| বিডি 52 | এসএক্স | ৫৬০০ | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| বিডি 55 | এসএক্স | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | এম 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| বিডি 60 | এসএক্স | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | এম 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| বিডি 70 | এসএক্স | 21,000 | 240 | 1000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | এম 16 | 58 | 10 | 215 | 210 | ৫,০ | 280 | 8 | 93,4 | ||
| বিডি 100 | ইউএক্স | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | এম 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।নির্বাচন টর্ক নির্ধারণের জন্য পৃষ্ঠা 14 দেখুন।
DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 1 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
* DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 3 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
** Z = পিচ সার্কেল T-এ ট্যাপ করা গর্ত G এর সংখ্যা।
মাউন্টিং উদাহরণ
একটি টেক্সটাইল মেশিনের উচ্চ গতির ঘূর্ণায়মান প্রধান ড্রাইভের শ্যাফ্টের প্রান্তে একটি ওভাররান-নিং ক্লাচ হিসাবে সম্পূর্ণ Freewheel BD 45 SX।স্প্রোকেট একটি অক্জিলিয়ারী ড্রাইভের সাথে সংযুক্ত।স্বাভাবিক ক্রিয়াকলাপে (ফ্রিহুইলিং অপারেশন) ভিতরের রিংটি ওভাররান হয়ে যায় এবং বাইরের রিংটি স্প্রোকেটের বোল্টের সাথে স্থির থাকে।সেট-আপের সময়, মেশিনটি চেইন ড্রাইভের মাধ্যমে ধীরে ধীরে চলমান অক্স আই-লিয়ারি ড্রাইভ এবং ড্রাইভিং অপারেশনে কাজ করা ফ্রিহুইল দ্বারা চালিত হয়।ফ্রিহুইলিং অপারেশনে অভ্যন্তরীণ রিংয়ের উচ্চ গতির সাথে, টাইপ স্প্র্যাগ লিফট-অফ এক্স ব্যবহার করা হয়;স্প্র্যাগগুলি যোগাযোগ ছাড়াই ফ্রিহুইলিং অপারেশনে কাজ করে এবং তাই পরিধান-মুক্ত।
মাউন্টিং
গ্রাহক সংযুক্তি অংশটি ব্যাস R এর উপর কেন্দ্রীভূত এবং মুখের উপর বোল্ট করা হয়েছে।কভারের পাইলট বিশেষ করে ছোট এবং সংকীর্ণ অংশগুলিকে (স্প্রোকেট, গিয়ার হুইল ইত্যাদি) সংযুক্ত করার জন্য উপযুক্ত।সংযুক্তি অংশটি মাউন্ট করার জন্য গ্রাহককে প্রয়োজনীয় দৈর্ঘ্যের বেঁধে রাখা স্ক্রু সরবরাহ করতে হবে।
শ্যাফ্টের সহনশীলতা অবশ্যই ISO h6 বা j6 হতে হবে এবং সংযুক্ত অংশের পাইলট ব্যাস R-এর সহনশীলতা অবশ্যই ISO H7 বা J7 হতে হবে।
অর্ডার করার উদাহরণ
ফ্রিহুইল সাইজ BD 30, স্প্র্যাগ লিফট-অফ এক্স সহ টাইপ করুন
এবং 45 মিমি বোর:
&ষাঁড়;BD 30 DX, d = 45 মিমি
