FRHM একক দিকনির্দেশক ফ্রিহুইল স্প্র্যাগ ব্যাকস্টপ বিয়ারিং
প্রযুক্তিগত ডেটা
বৈশিষ্ট্য

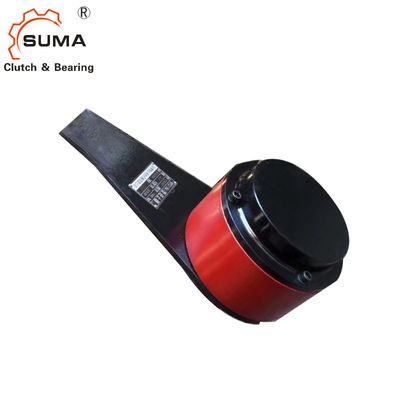

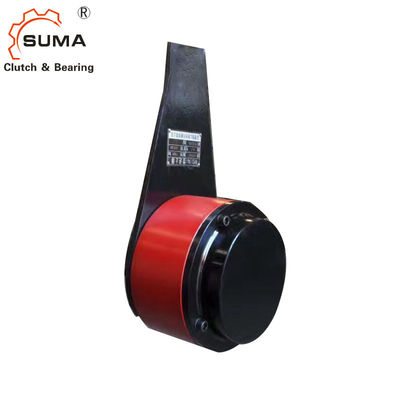

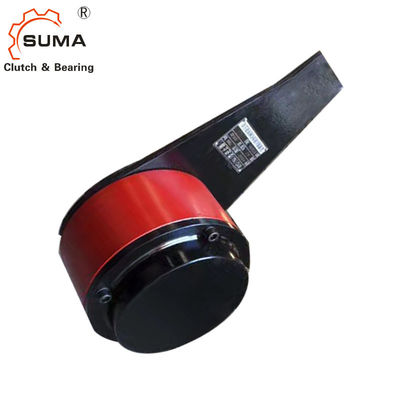

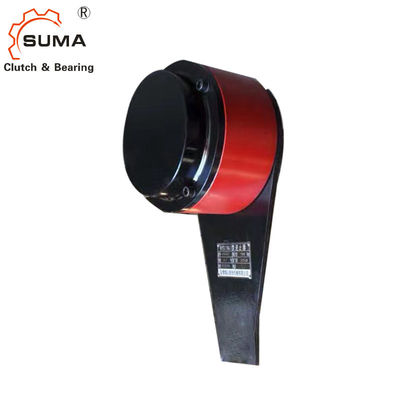

টর্ক আর্ম সহ সম্পূর্ণ ফ্রিহুইল FRHM বল বিয়ারিং সহ সিলযুক্ত স্প্র্যাগ ফ্রিহুইল।তারা জন্য ডিজাইন করা হয়
MorseCB ইউনিটের আদান-প্রদান, সরবরাহ করা তেল-ভরা এবং ইনস্টলেশনের জন্য প্রস্তুত
ফ্রিহুইল FRHM শ্যাফ্ট বা খাদ প্রান্ত মাধ্যমে সাজানো হয়.
ফ্রিহুইল এফআরএইচএম হিসাবে ব্যবহৃত হয়:
ব্যাকস্টপ
কম গতির অ্যাপ্লিকেশনের জন্য।এগুলি আবর্তিত কনভেয়র-বেল্ট সিস্টেম, লিফট এবং পাম্পগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।যখন অবস্থা নোংরা এবং ধুলোময় থাকে তখন ট্যাকোনাইট সিলগুলি ব্যাকস্টপগুলিকে রক্ষা করে।
56 000 পাউন্ড-ফুট পর্যন্ত সর্বোচ্চ টর্ক।
7 ইঞ্চি পর্যন্ত বোর।
অ্যাপ্লিকেশন উদাহরণ
ব্যাকস্টপ FRHM 900~12 একটি আনত পরিবাহকের হেড পুলি শ্যাফ্টে।পিছনে ড্রাইভিং টর্ক দ্বারা সীমাবদ্ধ করা হয়
বেস প্লেটে টর্ক আর্ম।
মাত্রা এবং ক্ষমতা
ফ্রিহুইল আকার |
সর্বোচ্চ টর্ক |
নামমাত্র টর্ক |
সর্বোচ্চ দ্রুততা রিং চাকা আরপিএম |
বোর ঘ সর্বোচ্চইঞ্চি |
ক ইঞ্চি |
গ ইঞ্চি |
ডি ইঞ্চি |
ই ইঞ্চি |
এইচ ইঞ্চি |
জে* ইঞ্চি |
এল* ইঞ্চি |
এন ইঞ্চি |
ও ইঞ্চি |
প্র ইঞ্চি |
আর* ইঞ্চি |
উই ght |
এফআরএইচএম 775-7 |
15 000 | ৭৫০০ | 540 | 3.75 | 9.75 | ৪.৩৮ | 6 | 0.50 | 21.88 | 3.56 | 7.50 | 1.25 | ৮.১৩ | 17.00 | 15.25 | 160 |
এফআরএইচএম 800-7 |
24,000 | 12 000 | 460 | 4.50 | 10.50 | ৪.৩৮ | 7 | 0.50 | 22.25 | 3.56 | ৮.০০ | 1.25 | ৮.৬৩ | 17.00 | 15.25 | 190 |
এফআরএইচএম 800-12 |
24,000 | 12 000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0.50 | 25.50 | 3.56 | ৮.০০ | 1.25 | ৮.৬৩ | 20.25 | 18.63 | 200 |
এফআরএইচএম 900-12 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.50 | 26.25 | 3.56 | 7.63 | 1.25 | ৮.৩৮ | 20.25 | 18.63 | 210 |
এফআরএইচএম 900-19 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
এফআরএইচএম 1000-19 |
56 000 | 28,000 | 360 | 7.00 | 16.50 | 4.75 | 9 | 0.88 | 32.89 | 3.56 | 8.75 | 1.50 | ৯.১৩ | 24.63 | 22.88 | 270 |
এফআরএইচএম 1000-30 |
56 000 | 28,000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0.88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | ২৫.০০ | 23.00 | 275 |
মাউন্ট এবং কাপলিং
পিছনের ড্রাইভিং টর্ক টর্ক আর্ম দ্বারা সংযত হয়।ঘূর্ণন সঁচারক বল হাতের অবস্থানে আটকানো উচিত নয়।এটি অক্ষীয় এবং রেডিয়াল দিকে 0.5 ইঞ্চি প্লে থাকতে হবে।
FRHM ব্যাকস্টপ একটি ক্লিয়ারেন্স ফিট জন্য সরবরাহ করা হয়.অক্ষীয় ধরে রাখার জন্য অভ্যন্তরীণ রিংয়ের সেট স্ক্রুগুলি সরবরাহ করা হয়, শ্যাফ্ট কলার প্রয়োজন হয় না।
