| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | NF50 |

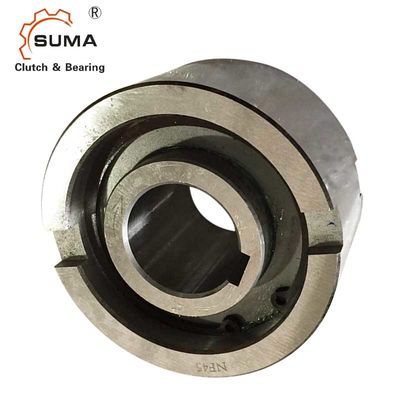

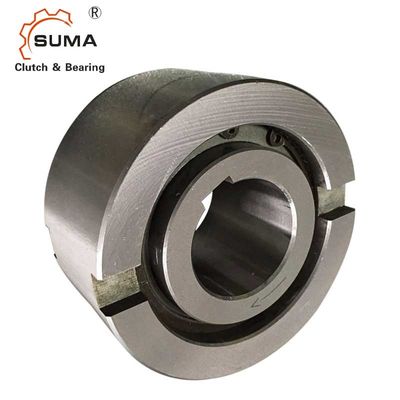

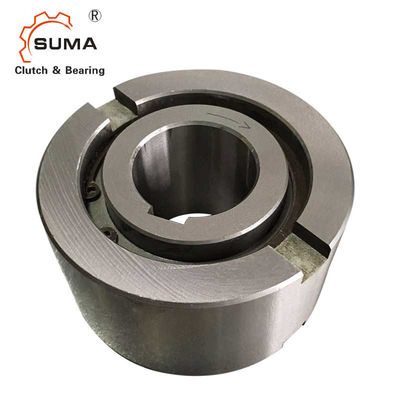

NF50 ফ্রিহুইল ওয়ান ওয়ে স্প্র্যাগ বিয়ারিং
বৈশিষ্ট্য
টাইপ NF একটি রোলার টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।অক্ষীয় সমর্থন করার জন্য বিয়ারিং প্রয়োজন
এবং রেডিয়াল লোড।তৈলাক্তকরণ এবং সিলিং এছাড়াও ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক.
স্ট্যান্ডার্ড তৈলাক্তকরণ হল তেল।নামমাত্র বাইরের ব্যাস হল একটি আদর্শ বল ভারবহন মাত্রা।একটি সাধারণ ব্যবস্থা হল নিম্নলিখিত পৃষ্ঠায় দেখানো হিসাবে একই হাউজিং সহনশীলতা সহ একটি বিয়ারিংয়ের পাশাপাশি এই ধরনের ইনস্টল করা।ভিতরের জাতি খাদ চাবিকাঠি হয়.বাইরের জাতি একটি H7 হাউজিং একটি প্রেস ফিট দিতে একটি ইতিবাচক n6 সহনশীলতা আছে.অতিরিক্ত সাইড নচ ইতিবাচক টর্ক ট্রান্সমিশনের জন্য প্রদান করে।
হাউজিং সহনশীলতা K6 হলে, খাঁজগুলি ব্যবহার করার প্রয়োজন নেই, তবে হাউজিং অবশ্যই যথেষ্ট শক্তিশালী হতে হবে যাতে সমাবেশের পরে টোনোট প্রসারিত হয়।
মাত্রা এবং ক্ষমতা
| টাইপ | আকার | অতিমাত্রায় গতি | ওজন | ||||||||
| এনএফ | dH7 | টিকে.এন1) | nimax2) | namax3) | ডিn6 | ডি5 | ডি6 | এল | t | খH11 |
|
| [মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | ৬৯ | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
মন্তব্য
1) T সর্বোচ্চ = 2 × T KN
» নির্বাচন পৃষ্ঠা 10 থেকে 13 দেখুন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
মাউন্ট এবং কাপলিং
