উৎপত্তি স্থল | চীন |
পরিচিতিমুলক নাম | SUMA |
সাক্ষ্যদান | ISO SGS |
মডেল নম্বার | NYD65 NJ65 ND16 |

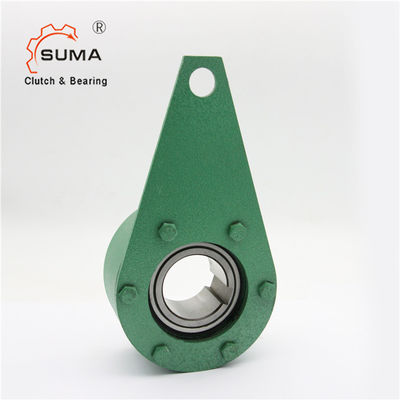

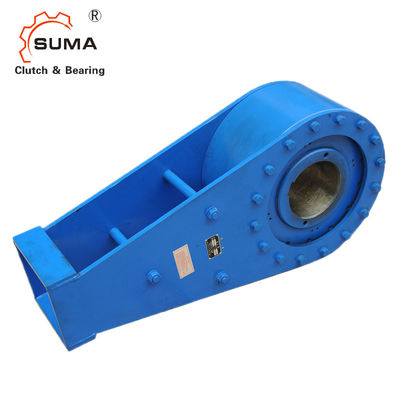

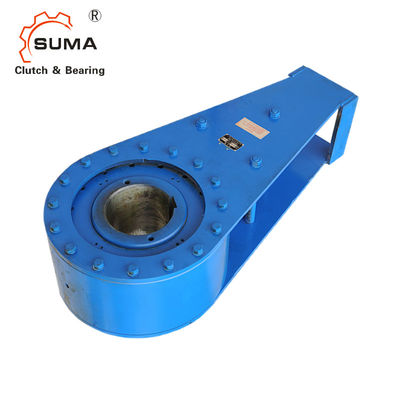

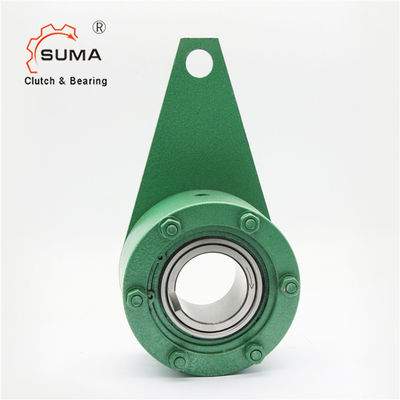

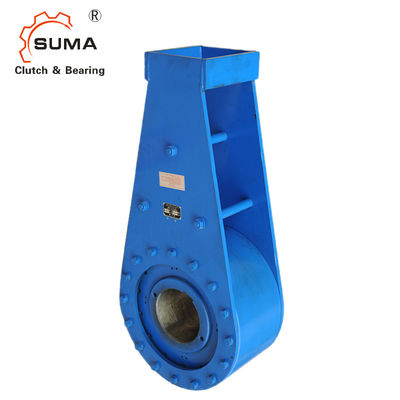

NYD65 NJ65 ND16 ফ্রিহুইল ওয়ান-ওয়ে লেয়ারিংস কনভেয়র বেল্টের জন্য ব্যাকস্টপ ক্ল্যাচ
এনওয়াইডি এনজে ব্যাকস্টপের বৈশিষ্ট্য
টর্ক আর্ম সহ ব্যাকস্টোপ এনজে ((এনওয়াইডি, এনডি) বল বিয়ারিং সমর্থন ছাড়াই। ব্যাকস্টোপগুলি শ্যাফ্ট বা শ্যাফ্টের শেষের মাধ্যমে সাজানো হয়।
ব্যাকস্টোপ এনজে ব্যবহার করা হয়ঃ
ব্যাকস্টপনিম্ন গতির অ্যাপ্লিকেশনের জন্য।
এগুলি কমনীয় কনভেয়র বেল্ট সিস্টেম, লিফট এবং পাম্পগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে। ট্যাকোনাইট সিলগুলি নোংরা এবং ধূলিকণার পরিস্থিতিতে ব্যাকস্টপগুলি রক্ষা করে।
মডেল NJ65-NJ450
মাত্রা এবং ক্ষমতা
প্রকার | লোড ক্যাপাসিটি | অভ্যন্তরীণ রেস ম্যাক্স. | ড্র্যাগ টর্চ | বিরক্তিকর | আকার (মিমি) | ওজন | ||||||||
এন.এম. | r/min | এন.এম. | মিমি | এ | বি | ডি | এইচ | h1 | Φ | h | এল | L1 | কেজি | |
ND16 (NJ65) | 1600 | 150 | 4 | ৫০-৬৫ | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | ৬০-৭৫ | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | ৭০-৮৫ | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | ৮০-৯৫ | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | ৯০-১১০ | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | ১০০-১৩০ | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | ১২০-১৬০ | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | ১৬০-২০০ | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | ১৬০-২২০ | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | ১৮০-২৪০ | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | ১৮০-২৫০ | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | ২০০-২৭০ | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | ২৩০-৩০০ | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | ২৫০-৩২০ | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | ২৫০-৩৫০ | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | ৩২০-৪২০ | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | ৩৫০-৪৫০ | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
মাউন্ট
পিছনের ড্রাইভিং টর্ক টর্ক আর্ম দ্বারা সীমাবদ্ধ করা হয়। টর্ক আর্মটি অবস্থানে clamped করা উচিত নয়। এটি অক্ষীয় এবং রেডিয়াল দিক 0.5 ইঞ্চি খেলা থাকতে হবে।
এনজে ব্যাকস্টপগুলি একটি ক্লিয়ারেন্স ফিটের জন্য সরবরাহ করা হয়। অভ্যন্তরীণ রিংয়ের উপর সেট স্ক্রুগুলি অক্ষীয় ধরে রাখার জন্য সরবরাহ করা হয়, শ্যাফ্ট কলারগুলির প্রয়োজন হয় না।
