স্প্র্যাগ ক্লাচ বিয়ারিং
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | SF18-13.5 |

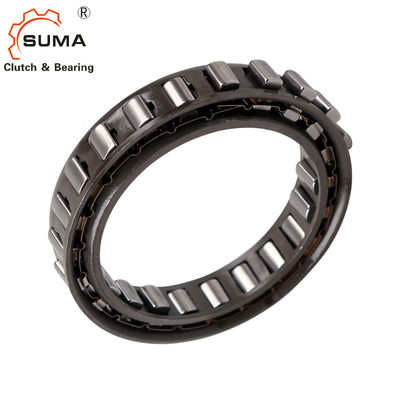

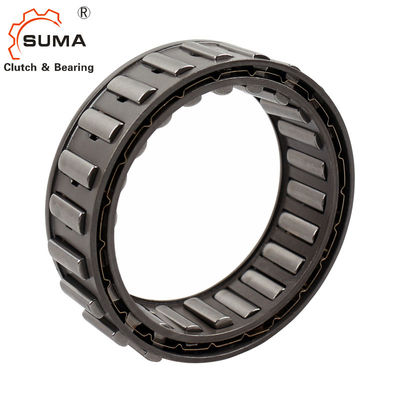

SF18-13.5 খাঁচা ফ্রি হুইল সেন্ট্রিফিউগাল স্প্র্যাগ ক্লাচ বিয়ারিং
বৈশিষ্ট্য
খাঁচা Freewheels SF হয় sprag freewheels হতে
গ্রাহক সরবরাহ করা ভিতরের মধ্যে ইনস্টল করা এবং
বাইরের রিং।
ফ্রিহুইল এসএফ হিসাবে ব্যবহৃত হয়:
➧ ব্যাকস্টপ
➧ ওভাররানিং ক্লাচ
➧ ইনডেক্সিং Freewheels
স্ট্যান্ডার্ড টাইপ ছাড়াও, অন্য দুটি
প্রকার বর্ধিত সেবা জীবনের জন্য উপলব্ধ.
93 000 Nm পর্যন্ত নামমাত্র টর্ক।
মাত্রা এবং ক্ষমতা
| ফ্রি হুইল সাইজ |
টাইপ
|
নামমাত্র টি অর্ক এমএন Nm |
টাইপ | নামমাত্র টি অর্ক এমএন Nm |
টাইপ | নামমাত্র টি অর্ক এমএন Nm |
স্প্র্যাগ লিফট-অফ বাইরের রিং এ গতি মিন-১ |
জে মিমি |
ডি মিমি |
খ মিমি |
কে মিমি |
Sprags পরিমাণ | ওজন কেজি |
| SF18-13,5 | জে | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
| SF23-13,5 | জে | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
| SF27-13,5 | জে | 160 | জেটি | 160 | জেজেড | 100 | ৩৬০০ | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
| SF31-13,5 | জে | 170 | জেটি | 170 | জেজেড | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
| SF32-21,5 | জে | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
| SF37-14,5 | কে | 270 | ক ট | 270 | কেজেড | 210 | 2900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
| SF42-21 | জে | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
| SF44-14,5 | কে | 500 | ক ট | 500 | কেজেড | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
| SF46-21 | জে | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
| SF50-18,5 | কে | 680 | ক ট | 680 | কেজেড | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
| SF56-21 | জে | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
| SF57-18,5 | কে | 950 | ক ট | 950 | কেজেড | 800 | 2000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
| SF61-21 | জে | 1 300 | জেটি | 1 300 | জেজেড | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
| SF72-23,5 | কে | 2 100 | ক ট | 2 100 | কেজেড | 1850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
| SF82-25 | কে | ২৩০০ | ক ট | ২৩০০ | কেজেড | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
| SF107-25 | কে | ৩৩০০ | ক ট | ৩৩০০ | কেজেড | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
| SF127-25 | কে | 4900 | ক ট | 4900 | কেজেড | ৪৬০০ | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
| SF140-50 | এস | 13 600 | ST | 13 600 | এসজেড | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
| SF140-63 | এস | 18 000 | ST | 18 000 | এসজেড | 14000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
| SF170-50 | এস | 17000 | ST | 17000 | এসজেড | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
| SF170-63 | এস | 23,000 | ST | 23,000 | এসজেড | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
| SF200-50 | এস | 23,000 | ST | 23,000 | এসজেড | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
| SF200-63 | এস | 29 000 | ST | 29 000 | এসজেড | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
| SF230-63 | এস | 37 000 | ST | 37 000 | এসজেড | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
| SF270-50 | এস | 35 000 | ST | 35 000 | এসজেড | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | ৩,৪০ |
| SF270-63 | এস | 44000 | ST | 44000 | এসজেড | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
| SF340-50 | এস | 45000 | ST | 45000 | এসজেড | 43000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
| SF340-63 | এস | 67 500 | ST | 67 500 | এসজেড | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
| SF380-50 | এস | 57 000 | ST | 57 000 | এসজেড | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
| SF440-63 | এস | 93 000 | ST | 93 000 | এসজেড | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
তাত্ত্বিক নামমাত্র ঘূর্ণন সঁচারক বল শুধুমাত্র অভ্যন্তরীণ এবং বাইরের বলয়ের মধ্যে আদর্শ ঘনত্বের জন্য প্রযোজ্য।
সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।নির্বাচন টর্ক নির্ধারণের জন্য পৃষ্ঠা 14 দেখুন।
মাউন্টিং
কেজ ফ্রি হুইলসের পাশ্বর্ীয় নির্দেশিকা হয় বাইরের রিং-এর উপর একটি কাঁধ দ্বারা বা গার্ড রিং বা গার্ড ডিস্ক দ্বারা প্রভাবিত হতে পারে যা বাইরের বলয়ে স্থির থাকে।বেশ কয়েকটি খাঁচা পাশাপাশি সাজানো থাকলে টর্ক ট্রান্সমিশন ক্ষমতা বাড়ানো যেতে পারে।এই ক্ষেত্রে অনুগ্রহ করে ট্রান্সমিসিবল টর্কের বিষয়ে RINGSPANN-এর সাথে পরামর্শ করুন।অনুগ্রহ করে স্প্র্যাগ ট্র্যাকগুলির বিষয়ে পৃষ্ঠা 118-এ প্রযুক্তিগত পয়েন্টগুলি নোট করুন৷
অর্ডার করার উদাহরণ
ফ্রিহুইল সাইজ SF 44-14,5, স্ট্যান্ডার্ড টাইপ:
&ষাঁড়;এসএফ 44-14,5 কে
