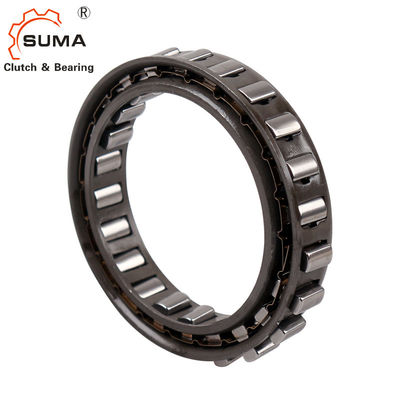

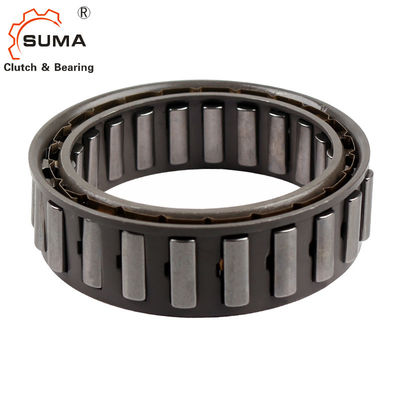

BW-13231 GCr15 সেন্ট্রিফিউগাল ওয়ান ওয়ে স্প্র্যাগ ক্লাচ বিয়ারিং
স্প্র্যাগ লিফট-অফ এক্স
অভ্যন্তরীণ ফ্রিহুইল এফএক্সএন স্প্র্যাগ লিফট-অফ এক্স দিয়ে সজ্জিত। স্প্র্যাগ লিফট-অফ এক্স ব্যাকস্টপ এবং ওভাররানিং ক্লাচের জন্য ব্যবহার করা হয়, শর্ত থাকে যে ফ্রি-হুইলিং অপারেশনে অভ্যন্তরীণ রিংটি উচ্চ গতিতে ঘূর্ণায়মান হয় এবং ড্রাইভিং অপারেশন পরিচালনা করা হয়। কম গতিতে।ফ্রি-হুইলিং অপারেশনে, সেন্ট্রিফিউগাল ফোর্স FC বাইরের ট্র্যাক থেকে স্প্র্যাগকে সরিয়ে দেয়।এই অপারেটিং অবস্থায়, ফ্রিহুইল পরিধান-মুক্ত কাজ করে, অর্থাৎ সীমাহীন পরিষেবা জীবন সহ।
চিত্র 76-2 ফ্রিহুইলিং অপারেশনে স্প্র্যাগ লিফট-অফ X সহ একটি ফ্রিহুইল দেখায়।স্প্র্যাগগুলি, যা ভিতরের রিংয়ের সাথে সংযুক্ত একটি খাঁচায় সমর্থিত, ভিতরের রিংয়ের সাথে ঘোরে।কেন্দ্রাতিগ বল FC যা স্প্র্যাগের মাধ্যাকর্ষণ S কেন্দ্রে প্রয়োগ করা হয় তা স্প্র্যাগকে ঘড়ির কাঁটার দিকে ঘুরিয়ে দেয় এবং খাঁচার সমর্থন বলয়ের বিপরীতে থাকে।এর ফলে স্প্র্যাগ এবং বাইরের ট্র্যাকের মধ্যে ফাঁক হয়;ফ্রিহুইল যোগাযোগ ছাড়াই কাজ করে।যদি অভ্যন্তরীণ রিংয়ের গতি এমন পরিমাণে কমে যায় যে স্প্র্যাগের উপর কেন্দ্রাতিগ বলের প্রভাব স্প্রিং ফোর্স এফএফ-এর চেয়ে কম হয়, তবে স্প্র্যাগটি আবার বাইরের রিংয়ের উপর থাকে এবং ফ্রিহুইলটি লক করার জন্য প্রস্তুত হয় (চিত্র 76-3 )ওভাররানিং ক্লাচ হিসাবে ব্যবহার করা হলে, ড্রাইভিং গতি লিফট-অফ গতির 40% এর বেশি হওয়া উচিত নয়।
মাত্রা এবং ক্ষমতা
টাইপ | ভিতরে খাদ ব্যাস | বাইরে খাদ ব্যাস | সর্বোচ্চ প্রস্থ | রেট ড্র্যাগ টর্ক | ||
দি | স্প্র্যাগ স্পেস | ডি | স্প্র্যাগ স্পেস | খ | Nm (kgf-m) | |
X-133818T | 20.345 | +0.008 - 0.005 | 37.008 |
+০.০০৮ -0.005 |
10.0 | 49 (5.0) |
এক্স-134939 | 22.225 | - | 38.887 | ±0.013 | 10.0 | 75 (7.6) |
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13.5 19.1 |
139 (14.2) 233 (23.8) |
এক্স-135052 | 31.881 | - | 48.548 | - | 13.5 | 154 (15.7) |
X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18.9) 309 (31.5) |
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13.5 15.9 |
251 (25.6) 323 (33.0) |
এক্স-135005 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
এক্স-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54.5) |
BW-13244 X-135067 | 41.275 | 一 | 57.937 | - |
13.5 17.4 |
212 (21.6) 343 (35.0) |
এক্স-135041 | 44.450 | - | 61.112 | 一 | 13.5 | 226 (23.0) |
এক্স-135349 | 47.325 | - | ৬৩.৯৮৭ | - | 13.5 | 343 (35.0) |
এক্স-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
এক্স-134398 | 49.720 | - | ৬৬.৩৮৩ | - | 19.1 | 667 (68.0) |
টাইপ d |
ব্যাস ভিতরে
|
বাইরে ব্যাস
|
সংখ্যা sprags |
অভিমুখ | উপাধি | সহায়ক অংশ |
ওজন
|
|
(ছ) | ||||||||
X-133818T | 15.8 | 47.5 | 10 | ডি | গ | 1 | টি | 30 |
এক্স-134939 | 17.2 | 50.1 | 12 | ডি | গ | 1 | টি | 35 |
BWC-13219A | 21.5 | 56.9 | 14 | ই | cc | 1 | টি | 60 |
BW-13252 | ই | গ | 1 | টি | 90 | |||
এক্স-135052 | 24.6 | 62.0 | 16 | ডি | গ | 1 | সিএল | 65 |
এক্স-135014 | 18 | ই | গ | 1 | সিএল | 65 | ||
এক্স-133399 | 28.9 | 69.1 | 18 | ই | গ | 1 | 90 | |
BW-13161 | ই | গ | 1 | 75 | ||||
BWC-13230 | 29.5 | 70.1 | 18 | ডি | cc | 1 | T.ST | 90 |
এক্স-135005 | 30.9 | 70.7 | 18 | ডি | গ | 1 | CL.ST | 110 |
এক্স-133400 | 32.4 | 71.5 | 18 | ই | গ | 1 | 135 | |
BW-13244 | 14 | ডি | গ | 1 | CL.ST | 75 | ||
এক্স-135067 | 33.0 | 72.5 | 18 | ডি | গ | 1 | টি | 105 |
এক্স-135041 | 35.5 | 76.4 | 20 | ই | গ | EB.CL | 100 | |
এক্স-135349 | 37.9 | 80.0 | 22 | ডি | গ | 1 | 90 | |
এক্স-135036 | 37.9 | 80.1 | 22 | ই | গ | 1 | CL.ST | 150 |
এক্স-134398 | ৩৯.৭ | 83.0 | 22 | ডি | গ | 1 | CL.ST | 135 |
টাইপ | ভিতরে খাদ ব্যাস | বাইরে খাদ ব্যাস | সর্বোচ্চ প্রস্থ | রেট ড্র্যাগ টর্ক | ||
দি | স্প্র্যাগ স্পেস | ডি | স্প্র্যাগ স্পেস | খ | NM (kgf.m) | |
x-135006 | 54.572 | +০.০০৮-০.০০৫ | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
BW-13231 |
54.765 |
— |
71.427 |
— |
13.5 | 402 (41.0) |
BW-13214 | 15.9 | 363 (37.0) | ||||
BW-13167 | 15.9 | 569 (58.0) | ||||
BW-13209 |
57.760 |
— |
74.427 |
— |
13.5 | 554 (56.5) |
BWC-13239B | 15.9 | 711 (72.5) | ||||
BW-13238 | 21.0 | 1050 (107) | ||||
এক্স-133401 | 59.538 | — | 76.200 | — | 25.4 | 1350 (138) |
BW-13243 |
72.217 |
— |
৮৮.৮৮২ |
—
|
13.5 | 637 (65.0) |
BWC-13168 | 21.0 | 1510 (154) | ||||
BWC-13229 | 21.6 | 1325 (135) | ||||
BW-13255 | 26.7 | 1920 (196) | ||||
X-133614C | ৮৩.৫৯৬ | ±0.013 | 102.555 | — | 25.4 | 3040 (310) |
এক্স-133402 | 85.776 | — | 104.775 | — | 25.4 | 3090 (315) |
BWC-13251 |
103.231 |
— |
119.944 |
— |
15.4 | 789 (80.5) |
BWC-13261 | 15.4 | 1580 (161) | ||||
এক্স-133639 | 103.231 | — | 122.230 | — | 25.4 | 4410 (450) |
এক্স-133403 | 123.881 | — | 142.880 | — | 25.4 | 5740 (585) |
টাইপ d |
ব্যাস ভিতরে ডি |
বাইরে ব্যাস ডি |
স্প্র্যাগের সংখ্যা | অভিমুখ | উপাধি | সহায়ক অংশ |
ওজন (ছ) |
|
এক্স-135006 | 43.6 | ৮৯.১ | 24 | ডি | গ | 1 | CL.ST | 60 |
BW-13231 | 20 | ডি | গ | 1 | T.ST | 95 | ||
BW-13214 | 43.8 | ৮৯.৩ | 14 | ডি | গ | 1 | T.ST | 105 |
BW-13167 | 22 | ই | গ | 1 | 120 | |||
BW-13209 | 26 | ডি | গ | 1 | T.ST | 105 | ||
BWC-13239B | 46.2 | 93.1 | 26 | ডি | cc | 1 | CL.ST | 125 |
BW-13238 | 26 | ই | গ | 1 | 175 | |||
এক্স-133401 | 47.6 | 95.3 | 26 | ই | গ | 1 | 220 | |
BW-13243 | 24 | ডি | গ | 1 | CL.ST | 120 | ||
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
ই ই |
cc cc |
1 | ইবি |
210 190 |
BW-13255 | 30 | ডি | গ | 1 | CL.ST | 255 | ||
•X-133614C | ৬৬.৭ | 128 | 34 | ই | গ | 1 | সিএল | 350 |
এক্স-133402 | ৬৮.৬ | 131 | 34 | ই | গ | 1 | 350 | |
BWC-13251 BWC-13261 | ৮২.৫ | 150 |
18 36 |
ডি ডি |
cc cc |
1 |
CL.ST CL.ST |
180 200 |
এক্স-133639 | ৮২.৫ | 153 | 40 | ই | গ | 1 | CL.ST | 410 |
এক্স-133403 | 99.1 | 179 | 44 | ই | গ | 1 | 480 |
