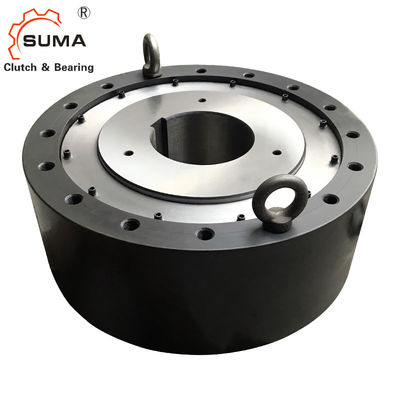

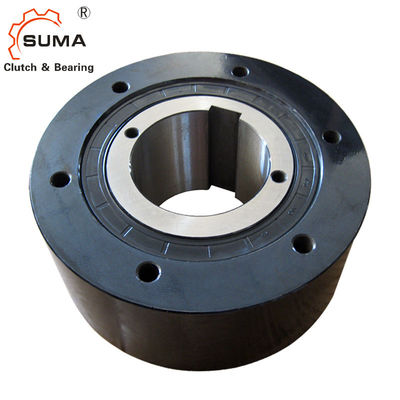

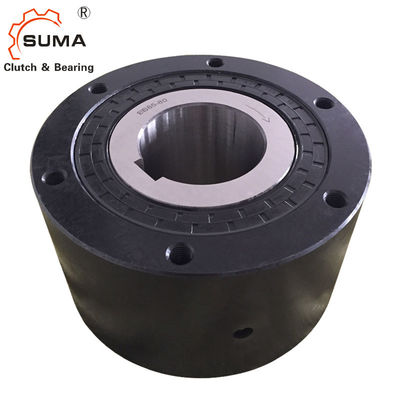

BS110 বেল্ট কনভেয়র ওভাররানিং ক্লাচ বিয়ারিং 250RPM
বৈশিষ্ট্য
BS সিরিজের ক্যাম ক্লাচগুলি এমন অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট যেখানে ধীর গতির পরিবাহক হেড শ্যাফ্টের বিপরীত ঘূর্ণন প্রতিরোধ করা হয় (ব্যাকস্টপিং)।
1. কনভেয়র বা পাম্পে ধীর গতিতে বিপরীত দিকে ঘূর্ণন প্রতিরোধের জন্য।
2. ইনস্টলেশনের আগে, যাচাই করুন যে বিএস ক্যাম ক্লাচের অভ্যন্তরীণ রেসের ঘূর্ণনের দিকটি (ভিতরের দিকে তীর দ্বারা দেখানো হয়েছে)
race) পরিবাহকের ঘূর্ণনের দিক হিসাবে একই।
3. 10.9 বা তার বেশি শক্তির বোল্ট ব্যবহার করে BS ক্যাম ক্লাচে নিরাপদে টর্ক আর্ম ইনস্টল করুন।এর মধ্যে যোগাযোগ নিশ্চিত করুন
ঘূর্ণন সঁচারক বল হাতের পৃষ্ঠ এবং বাইরের দৌড়ের পাশ সমতল এবং ধুলোমুক্ত।
মাত্রা এবং ক্ষমতা
মডেল |
টর্ক ক্ষমতা (Nm) |
সর্বোচ্চ overrunning (আর/মিনিট) অভ্যন্তরীণ জাতি |
টেনে আনুন টর্ক (Nm) |
ক |
খ |
গ |
পিসিডি ডি |
ই |
এস |
এইচ.এম আকার × পিচ ট্যাপ করা গর্ত × সংখ্যা |
(কেজি) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 ×P1.0×4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 ×P1.25×4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75×6 | 24.7 |
| BS95 | 7840 | 250 | ৯.৮ | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| টাইপ |
টর্ক ক্ষমতা (Nm) |
সর্বোচ্চoverrunning (আর/মিনিট) অভ্যন্তরীণ জাতি |
টেনে আনুন টর্ক (Nm) |
ক | খ | গ |
পিসিডি ডি |
ই | এস |
এইচ.এম THSXP-Q'ty |
GFH (আকার) |
জি এর প্র. (কেজি) |
| বিএস 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2.5-10 | পিটি 1/4 | 0.12 |
| বিএস 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | পিটি 1/4 | 0.14 |
| বিএস 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | পিটি 1/4 | 0.8 |
| বিএস 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | পিটি 1/4 | 1.1 |
| বিএস 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | পিটি 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | পিটি 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | পিটি 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | পিটি 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 | — | তেল 6,000 মিলি |
| BS450 | 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | তেল 7,000 মিলি |
4. প্রস্তাবিত খাদ সহনশীলতা হল h7 বা h8।
5. শ্যাফটে BS ক্যাম ক্লাচ ঢোকানোর সময়, শুধুমাত্র ভিতরের রেসের উপর চাপ প্রয়োগ করুন।একটি সঙ্গে সরাসরি ভিতরের দৌড় টোকা না
হাতুড়ি বা বাইরের জাতি, ধুলো সীল, বা ধুলো প্লেট উপর কোন শক্তি প্রয়োগ.
6. শ্যাফটে ইনস্টল করার জন্য সর্বদা একটি সমান্তরাল কী ব্যবহার করুন এবং তারপরে শেষ প্লেটের সাথে শ্যাফ্টের সাথে BS ক্যাম ক্লাচটি ঠিক করুন।কখনই ব্যবহার করবেন না
একটি টেপারড কী।
7. BS160 (গ্রীস লুব্রিকেটেড ধরনের) উপরে মডেল ইনস্টল করার সময়, চারটি তেল প্লাগের মধ্যে একটি রাখুন
সরাসরি নীচে অবস্থান.এটি পরিষ্কারের জন্য গ্রীসের সহজ নিষ্কাশনের অনুমতি দেবে।
8. যখন শ্যাফ্টটি ঘূর্ণায়মান হয়, তখন টর্ক বাহুর শেষটি ঘূর্ণনের দিকে কিছুটা হলেও দুলবে।টর্ক বাহু সমর্থন
শুধুমাত্র ঘূর্ণন দিক শেষ, কিন্তু এটি বিনামূল্যে সুইং একটি নির্দিষ্ট পরিমাণ অনুমতি নিশ্চিত করুন.যদি ঘূর্ণন সঁচারক বল হাতের শেষ নিরাপদে স্থির করা হয়
(ইন্সটলেশন ডায়াগ্রাম দেখুন), ক্লাচের ভিতরের দিকটা পেঁচিয়ে যায় এবং এর ফলে উপাদানের ক্ষতি হতে পারে।
9. BS30 থেকে BS200 মডেলের জন্য, এক পাশে একটি একক টর্ক আর্ম যথেষ্ট, কিন্তু 220 থেকে BS450 মডেলের জন্য, দুটি টর্ক আর্ম ব্যবহার করুন, একটি
প্রতিটি পাশ দিয়ে.টর্ক বাহুগুলিকে সমানভাবে ইনস্টল করুন যাতে বলটি ক্লাচের কেন্দ্রের মধ্য দিয়ে প্রেরণ করা হয়।
10. বিএস ক্যাম ক্লাচের জন্য টর্ক অস্ত্র প্রমিত।
