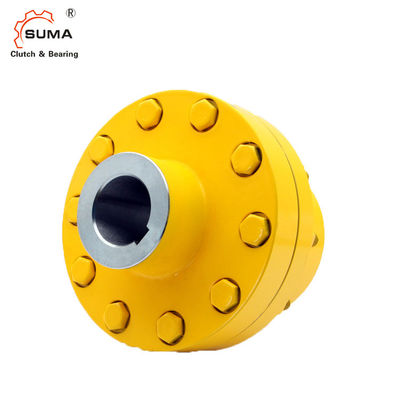

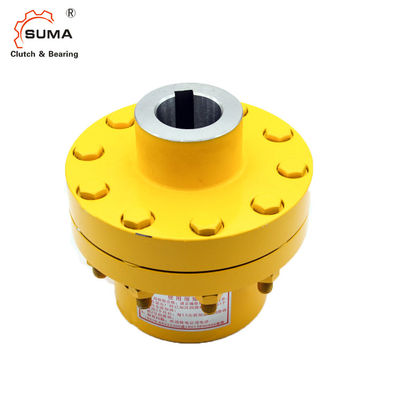

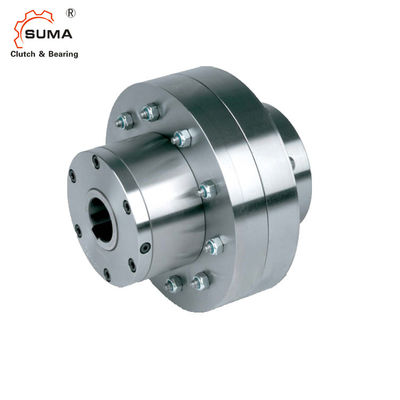

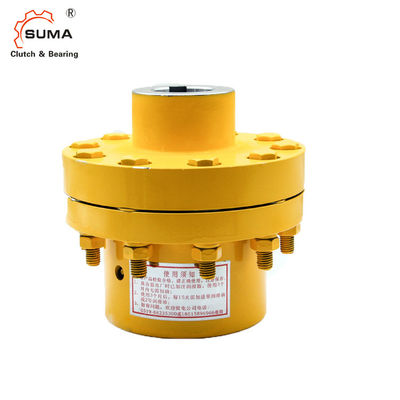

KEED2 ফ্রিহুইল স্বয়ংসম্পূর্ণ ওভাররানিং ক্লাচ বিয়ারিং
বৈশিষ্ট্য
টাইপ AL..KEED2 হল একটি রোলার টাইপ ফ্রিহুইল, স্বয়ংসম্পূর্ণ, সিল করা এবং বিয়ারিং সমর্থিত, দুটি 160.. সিরিজ বিয়ারিং ব্যবহার করে।ইউনিট তেল lubricated বিতরণ করা হয়.
এই সংমিশ্রণটি ওভাররানিং ক্লাচ হিসাবে ওভারলিফ দেখানো হিসাবে ব্যবহৃত হয়।এই ডিজাইনে, ইন-লাইন মাউন্ট করার জন্য একটি নমনীয় কাপলিং এর সাথে একটি স্ট্যান্ডার্ড AL ফ্রিহুইল সংযুক্ত থাকে।
KEE টাইপ হল একটি উচ্চ কার্যক্ষমতার কাপলিং যা টর্সনাল কম্পনকে স্যাঁতসেঁতে করতে এবং অতিরিক্ত ভারবহন লোড ছাড়াই ভুলভাবে মেনে নেওয়ার জন্য ব্যবহৃত হয়।ইউনিট বন্ধ করতে D2 কভার ব্যবহার করা হয়।এটি তেল ভর্তি, ড্রেন এবং স্তরের জন্য দুটি স্ক্রু দিয়ে সজ্জিত।আমরা ইউনিট একত্রিত সরবরাহ করা হয় সুপারিশ.
অনুগ্রহ করে D2 ফ্ল্যাঞ্জ থেকে দেখা ঘূর্ণনের অভ্যন্তরীণ রেসের দিক নির্দেশ করুন।কাপলিং নির্বাচন পরীক্ষা করতে প্রস্তুতকারকের ক্যাটালগ পড়ুন।
প্রযুক্তিগত ডেটা
পণ্যের নাম | overrunning ক্লাচ ভারবহন |
মডেল | AL30 KEED2 |
উপাদান | GCr15 |
ভিতরের ব্যাস | 30 মিমি |
বাহিরের ব্যাসার্ধ | 100 মিমি |
অভ্যন্তরীণ জাতি অতিমাত্রায় গতি | 4100r/মিনিট |
বাইরের জাতি ওভাররানিং গতি | 1300r/মিনিট |
ওজন | 11 কেজি |
টর্ক ক্ষমতা | 500Nm |
আবেদন | রিডুসার, প্রিন্টার মেশিন, টেক্সটাইল মেশিন, বেল্ট কনভেয়ার, লবণ শিল্প |
প্যাকেজ | কাঠের বাক্স, নল, পুলি, ইত্যাদি |
পরিশোধের শর্ত | টিটি।এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
মাত্রা এবং ক্ষমতা
টাইপ | আকার |
|
|
অতিমাত্রায় গতি |
|
ওজন | |||||
AL..KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | ডি | L1 | D6 | L6 | |
[মিমি] | [Nm] | [মিনিট-1] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | ||
12 | 2 | 55 | 2500 | 6000 | 12...25 | 62 | 42 | 97 | 35 | 3 | |
15 | 3 | 122 | 1900 | 6000 | 16...30 | 68 | 52 | 112 | 40 | 4.4 | |
20 | 3 | 122 | 1600 | 5600 | 16...30 | 75 | 57 | 112 | 40 | 4.6 | |
25 | 4 | 288 | 1400 | 4500 | ২০...৪০ | 90 | 60 | 130 | 50 | 6.4 | |
30 | 5 | 500 | 1300 | 4100 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 725 | 1100 | 3800 | ২৫...৬৫ | 110 | 74 | 190 | 75 | 17 | |
40 | 6 | 1025 | 950 | 3400 | ২৫...৬৫ | 125 | 86 | 190 | 75 | 19 | |
45 | 6 | 1050 | 900 | 3200 | ২৫...৬৫ | 130 | 86 | 190 | 75 | 19 | |
50 | 7 | 1750 | 850 | 2800 | 30...75 | 150 | 92 | 225 | 90 | 31 | |
55 | 8 | 2625 | 720 | 2650 | ৩৫...৯০ | 160 | 104 | 270 | 100 | 47 | |
60 | 8 | 2750 | 680 | 2450 | ৩৫...৯০ | 170 | 114 | 270 | 100 | 49 | |
70 | 10 | 5750 | 580 | 2150 | 45...110 | 190 | 134 | 340 | 140 | 90 | |
80 | 11 | 8500 | 480 | 1900 | 55...125 | 210 | 144 | 380 | 160 | 107 | |
90 | 12 | 13750 | 380 | 1700 | 65...140 | 230 | 158 | 440 | 180 | 170 | |
100 | 14 | 20000 | 350 | 1450 | 75...160 | 270 | 182 | 500 | 200 | 230 | |
120 | 16 | 30000 | 250 | 1250 | 85...180 | 310 | 202 | 560 | 220 | 330 | |
150 | 18 | 43750 | 180 | 980 | 95...200 | 400 | 246 | 640 | 250 | 500 | |
200 | 22 | 97500 | 120 | 750 | 125...250 | 520 | 326 | 880 | 320 | 965 | |
250 | 28 | 250000 | 100 | 620 | 160...320 | 610 | 396 | 1160 | 400 | 1725 | |
ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | ২০...৪০ | 90 | 60 | 130 | 50 | 6.4 |
30 | 5 | 588 | 1000 | 2500 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 838 | 900 | 2400 | ২৫...৬৫ | 110 | 74 | 190 | 75 | 17 |
বিঃদ্রঃ
1) অভ্যন্তরীণ জাতি overrunst
2) বাইরের দৌড় overruns
DIN 6885.1 এর কীওয়ে
অর্ডার করার সময়, অনুগ্রহ করে বোর ødk এবং এর দিক
তীর থেকে দেখা ঘূর্ণন „A“: „R“অভ্যন্তরীণ জাতি মধ্যে overruns
ঘড়ির কাঁটার দিকে, „L“পাল্টা ধাক্কায় অভ্যন্তরীণ দৌড়
ঘড়ির কাঁটার দিক
»মাউন্ট এবং রক্ষণাবেক্ষণ নির্দেশাবলী পড়ুন
মাউন্টিং কাপলিং
