| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SUMA |
| সাক্ষ্যদান | ISO SGS |
| মডেল নম্বার | RIZ30 ESG2 |

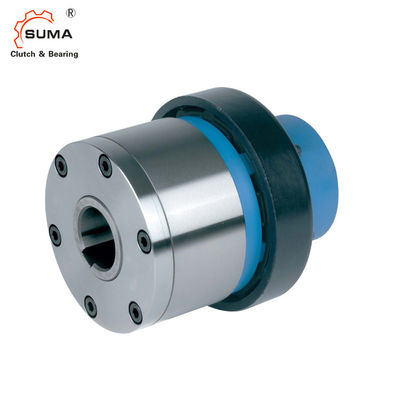

ESG2 ওভাররানিং GCr15 ইন্ডেক্সিং ফ্রিহুইল ক্লাচ
বৈশিষ্ট্য
টাইপ RIZ..ESG2 হল একটি সেন্ট্রিফিউগাল লিফট অফ স্প্র্যাগ টাইপ ফ্রিহুইল যখন ভিতরের রেস ওভাররানিং হয়।শুধুমাত্র এই রেস ফ্রি হুইলিং এর জন্য ডিজাইন করা হয়েছে।
এটি একটি স্বয়ংসম্পূর্ণ ইউনিট যা ওভাররানিং ক্লাচ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।সাধারণত ক্রল ড্রাইভে ব্যবহৃত হয় যেখানে ওভাররানিং স্পিড বেশি, কিন্তু ড্রাইভের গতি কম এবং টেবিলে উল্লেখিত সর্বোচ্চ ড্রাইভিং স্পিড অতিক্রম করে না।
এটি একটি ES ইলাস্টিক কাপলিং এবং একটি কভার G2 দিয়ে সজ্জিত একটি RIZ (আরও তথ্যের জন্য পৃষ্ঠা 84 দেখুন)।ইএস টাইপ একটি শ্রমসাধ্য কাপলিং, অর্থনৈতিক এবং অনেক অ্যাপ্লিকেশনের জন্য উপযুক্ত।
অভ্যন্তরীণ জাতি অবশ্যই অতিক্রম করবে এবং চালিত মেশিন শ্যাফ্টের সাথে সংযুক্ত হবে।অর্ডার সম্পূর্ণ হলে, ইউনিট গ্রীস লুব্রিকেটেড বিতরণ করা হয়, অনুভূমিক বা উল্লম্ব ইনস্টলেশনের জন্য প্রস্তুত।
মাত্রা এবং ক্ষমতা
| টাইপ | আকার |
|
|
গতি |
|
ওজন | |||||
| RIZ..ESG2 | dH7 | ES | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | ডি | L1 | b1 | |
| [মিমি] | [Nm] | [মিনিট-১] | [মিনিট-১] | [মিনিট-১] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | ||
| 30 | 10 | 80 | 290 | 700 | 9000 | 10.. 45 | 100 | 68 | 17 | 5 | |
| 35 | 16 | 250 | 280 | 670 | 8500 | 10.. 50 | 110 | 74 | 19 | ৬.৬ | |
| 40 | 25 | 400 | 260 | 630 | 7500 | 15.. 55 | 125 | 86 | 22 | 9.9 | |
| 45 | 40 | 625 | 255 | 610 | 6700 | 20.. 60 | 130 | 86 | 26 | 11.3 | |
| 50 | 63 | 1000 | 235 | 560 | 6000 | 20.. 70 | 150 | 94 | 30 | 16.7 | |
| 60 | 100 | 1600 | 210 | 510 | 5300 | 25.. 75 | 170 | 114 | 35 | 24 | |
| 70 | 160 | 2500 | 195 | 470 | 4000 | 30.. 80 | 190 | 134 | 41 | 32.5 | |
| 80 | 400 | 5000 | 155 | 375 | 4000 | 45.. 100 | 210 | 144 | 56 | 52 | |
| 90 | 630 | 7500 | 145 | 350 | 3000 | 60.. 120 | 230 | 158 | 64 | 78 | |
| 100 | 1000 | 12500 | 140 | 340 | 2400 | 75.. 140 | 270 | 182 | 75 | 136 | |
| 130 | 1600 | 20000 | 130 | 320 | 2400 | 90.. 160 | 310 | 212 | 85 | 199 | |
মন্তব্য
1) টর্ক ট্রান্সমিট করার সময় এই সর্বাধিক অনুমোদিত টর্ক ট্রান্সমিশন গতি n সর্বোচ্চ অতিক্রম করা উচিত নয়
2) অভ্যন্তরীণ জাতি
ক্রমাগত ক্রিয়াকলাপের অধীনে এই ন্যূনতম অনুমোদিত ওভাররানিং গতি n মিনিট হ্রাস করা উচিত নয়।
অনুরোধে এই ন্যূনতম গতির সম্ভাব্য হ্রাস
3) অভ্যন্তরীণ জাতি
DIN 6885.11 এর কীওয়ে
অর্ডার করার সময়, অনুগ্রহ করে dk বোরের ব্যাস এবং তীর থেকে দেখা ঘূর্ণনের দিক নির্দেশ করুন „A“:„R“অভ্যন্তরীণ জাতি
ঘড়ির কাঁটার দিকে অগ্রসর হয়, „L“অভ্যন্তরীণ রেস ঘড়ির কাঁটার বিপরীত দিকে অগ্রসর হয় »মাউন্ট এবং রক্ষণাবেক্ষণ নির্দেশাবলী পড়ুন
