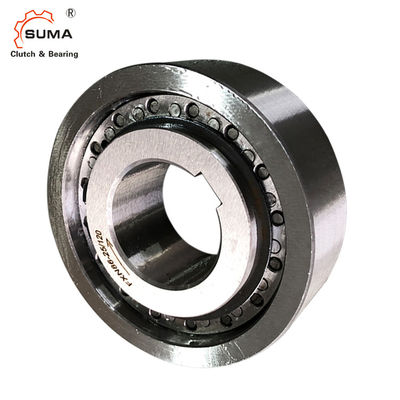

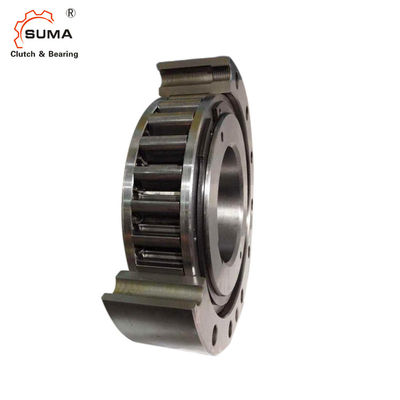

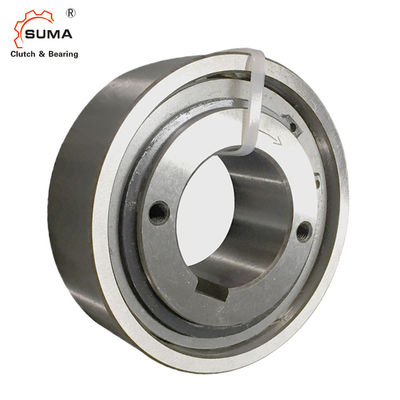

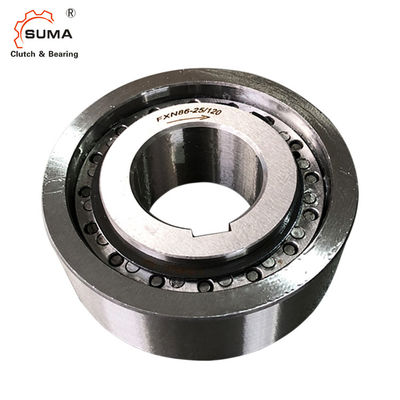

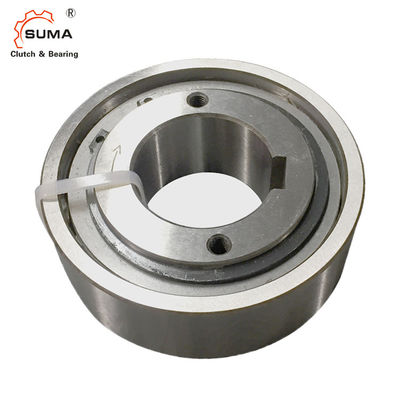

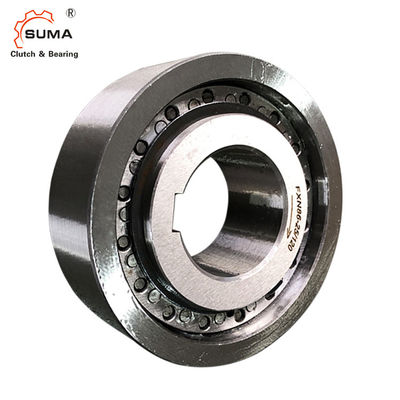

FXN76-25/115 5000RPM ওভাররানিং স্পড ওয়ান ওয়ে ব্যাকস্টপ ক্লাচ পাম্প বিয়ারিং
FXN ব্যাকস্টপ পাম্প বিয়ারিং এর বৈশিষ্ট্য
ফ্রিহুইল FXN ব্যবহার করা হয় এইভাবে:
ব্যাকস্টপ
overrunning ক্লাচ
অভ্যন্তরীণ Freewheels FXN ভারবহন সমর্থন ছাড়া.অভ্যন্তরীণ এবং বাইরের রিং এর এককেন্দ্রিক প্রান্তিককরণ গ্রাহক দ্বারা প্রদান করা আবশ্যক।
অনুমতিযোগ্য রান আউট (TIR) অবশ্যই পালন করতে হবে।প্রেস ফিট দ্বারা ঘূর্ণন সঁচারক বল বাইরের রিং উপর প্রেরণ করা হয়.
টেবিলে উল্লেখিত টর্কগুলি প্রেরণ করার জন্য, বাইরের রিংটি একটি বাহ্যিক ব্যাস K সহ একটি হাউজিংয়ে থাকতে হবে। হাউজিংটি ন্যূনতম মানের GG-20-এ ইস্পাত বা ধূসর ঢালাই লোহা দিয়ে তৈরি।অন্যান্য আবাসন সামগ্রী বা ছোট বাহ্যিক ব্যাস ব্যবহার করার সময়, আমরা আপনাকে প্রেরণযোগ্য টর্কের বিষয়ে আমাদের সাথে যোগাযোগ করার জন্য অনুরোধ করছি।
হাউজিং বোরের সহনশীলতা মাত্রা D এর অধীনে সারণিতে উল্লেখ করা হয়েছে।
শ্যাফ্টের সহনশীলতা অবশ্যই ISO h6 বা j6 হতে হবে।
এর মাত্রা এবং ক্ষমতাPUMP এর জন্য FXN ব্যাকস্টপ ক্লাচ বিয়ারিং
|
ফ্রি হুইল সাইজ
|
টর্ক
Nm
|
ভিতরের রিং overrun |
বোর ডি স্ট্যান্ডার্ড |
সর্বোচ্চ |
খ
মিমি
|
ডি
মিমি
|
চ
মিমি
|
জে
মিমি
|
কেমিনিটমিমি |
এল
মিমি
|
ওজন
কেজি
|
| মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
মিমি |
| FXN31 - 17/60 |
110 |
5000 |
20* |
|
|
|
|
|
20* |
25 |
60 P6 |
55 |
31 |
85 |
24 |
0,3 |
| FXN31 - 17/62 |
110 |
5000 |
20* |
|
|
|
|
|
20* |
25 |
62 P6 |
55 |
31 |
85 |
24 |
0,4 |
| FXN38 - 17/70 |
180 |
5000 |
25* |
|
|
|
|
|
25* |
25 |
70 P6 |
62 |
38 |
90 |
24 |
0,4 |
| FXN46 - 25/80 |
460 |
5000 |
25 |
|
|
|
|
|
30 |
35 |
80 P6 |
70 |
46 |
95 |
35 |
0,8 |
| FXN51 - 25/85 |
560 |
5000 |
25 |
30 |
35 |
|
|
|
36 |
35 |
85 P6 |
75 |
51 |
105 |
35 |
0,8 |
| FXN56 - 25/90 |
660 |
5000 |
35 |
|
|
|
|
|
40 |
35 |
90 P6 |
80 |
56 |
110 |
35 |
0,9 |
| FXN61 - 19/95 |
520 |
5000 |
30 |
35 |
40 |
|
|
|
45* |
26 |
95 P6 |
85 |
61 |
120 |
25 |
0,8 |
| FXN61 - 19/106 |
520 |
5000 |
30 |
35 |
40 |
|
|
|
45* |
25 |
106H7 |
85 |
61 |
120 |
25 |
1,2 |
| FXN66 - 25/100 |
950 |
5000 |
35 |
40 |
45 |
|
|
|
48* |
30 |
100P6 |
90 |
66 |
132 |
35 |
1,1 |
| FXN66 - 25/110 |
950 |
5000 |
35 |
40 |
45 |
|
|
|
48* |
40 |
110 P6 |
90 |
66 |
132 |
35 |
1,8 |
| FXN76 - 25/115 |
1200 |
5000 |
45 |
55 |
|
|
|
|
60* |
40 |
115 P6 |
100 |
76 |
140 |
35 |
1,7 |
| FXN76 - 25/120 |
1200 |
5000 |
45 |
55 |
|
|
|
|
60* |
32 |
120 J6 |
100 |
76 |
140 |
35 |
1,8 |
| FXN86 - 25/125 |
1600 |
5000 |
40 |
45 |
50 |
60 |
65 |
|
70* |
40 |
125P6 |
110 |
86 |
150 |
40 |
2,3 |
| FXN86 - 25/130 |
1600 |
5000 |
40 |
45 |
50 |
60 |
65 |
|
70* |
40 |
130P6 |
110 |
86 |
150 |
40 |
2,6 |
| FXN 101 -25/140 |
2100 |
5000 |
55 |
70 |
|
|
|
|
75 |
45 |
140P6 |
125 |
101 |
175 |
50 |
3,1 |
| FXN 101 - 25/149 |
2100 |
5000 |
70 |
|
|
|
|
|
75 |
62 |
149H6 |
125 |
101 |
175 |
62 |
4,2 |
| FXN 101 - 25/150 |
2100 |
5000 |
55 |
70 |
|
|
|
|
75 |
45 |
150P6 |
125 |
101 |
175 |
50 |
3,6 |
| FXN 85 - 40/140 |
2500 |
6000 |
45 |
50 |
60 |
65 |
|
|
65 |
45 |
140P6 |
125 |
85 |
175 |
60 |
3,2 |
| FXN 85 - 40/150 |
2500 |
6000 |
45 |
50 |
60 |
65 |
|
|
65 |
45 |
150P6 |
125 |
85 |
175 |
60 |
4,2 |
| FXN 100 - 40/160 |
3700 |
4500 |
45 |
50 |
55 |
60 |
70 |
75 |
75 |
50 |
160P6 |
140 |
100 |
190 |
60 |
5,1 |
| FXN 105 - 50/165 |
5200 |
4500 |
80 |
|
|
|
|
|
80 |
62 |
165P6 |
145 |
105 |
195 |
62 |
5,8 |
| FXN 120 - 50/198 |
7700 |
4000 |
60 |
65 |
70 |
75 |
80 |
95 |
95 |
70 |
198H6 |
160 |
120 |
210 |
70 |
8,6 |
| FXN 140 - 50/215 |
10100 |
3000 |
65 |
90 |
100 |
110 |
|
|
110 |
৬৯ |
215J6 |
180 |
140 |
245 |
70 |
14,0 |
| FXN 170 - 63/258 |
20500 |
2700 |
70 |
85 |
100 |
120 |
|
|
130 |
80 |
258H6 |
210 |
170 |
290 |
80 |
21,0 |
সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।
মন্তব্য:
1. T সর্বোচ্চ = 2 × T KN
2. ভিতরের জাতি overruns
3. বাইরের জাতি overruns
DIN 6885.1 এর কীওয়ে
DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 1 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
* DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 3 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
মাউন্টিং উদাহরণ
তৈলাক্তকরণ
স্প্র্যাগ লিফ্ট-অফ গতির অতিরিক্ত গতিতে, বিশেষ তৈলাক্তকরণের প্রয়োজন হয় না;ফ্রিহুইল ফাংশন রক্ষণাবেক্ষণ-মুক্ত।স্প্র্যাগ লিফ্ট-অফ গতির নিচে কাজ করার সময়, নির্দিষ্ট মানের একটি তেল তৈলাক্তকরণ প্রদান করা আবশ্যক।
