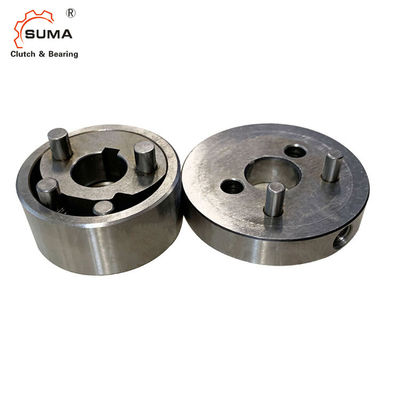

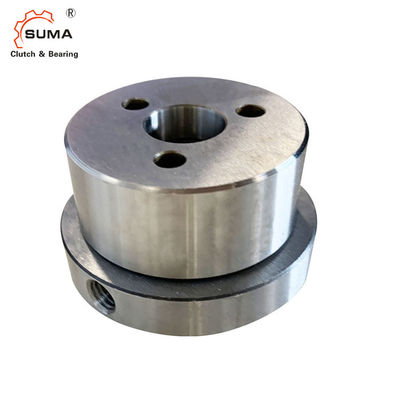

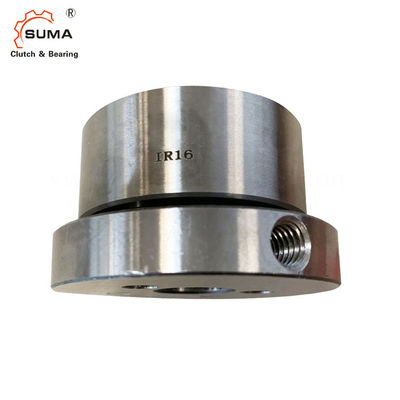

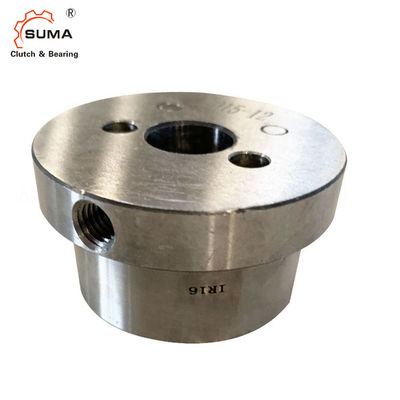

IR16 অপরিবর্তনীয় লক দ্বিমুখী কাস্টম মেড বিয়ারিং
বৈশিষ্ট্য
অপরিবর্তনীয় লক আইআর হল ভারবহন সমর্থন সহ দ্বিমুখী অ্যাক্টিং রোলার ফ্রিহুইল।তারা ইনস্টলেশনের জন্য প্রস্তুত.
অপরিবর্তনীয় লক আইআর হিসাবে ব্যবহৃত হয়:
➧ দ্বিমুখী অভিনয় ব্যাকস্টপ
100 Nm পর্যন্ত নামমাত্র টর্ক।
35 মিমি পর্যন্ত বোরস।
যেখানে একটি সাধারণ ফ্রিহুইল ড্রাইভিং বা চালিত দিক থেকে ঘূর্ণনের শুধুমাত্র একটি ইরেকশনে টর্ক প্রেরণ করে, অপরিবর্তনীয় লক আইআর এর সাহায্যে ড্রাইভিং অংশের পক্ষে এটি চালানো সম্ভব
ঘূর্ণন উভয় দিকে খাদ.হো-ওয়েভার, চালিত অংশ থেকে আসা বিপরীত টর-কিউর বিরুদ্ধে একটি লকিং অ্যাকশন রয়েছে, এটি যে দিকেই ঘূর্ণন করা হয়েছে তা নির্বিশেষে।
মাত্রা এবং ক্ষমতা
ফ্রিহুইল আকার |
টাইপ |
নামমাত্র টর্ক |
বোর ঘ মিমি |
ক* মিমি |
খ* মিমি |
গ মিমি |
ডি মিমি |
ই মিমি |
জি** | এল মিমি |
এম 1 মিমি |
M2 মিমি |
এন মিমি |
ও মিমি |
পৃ মিমি |
প্র মিমি |
আর মিমি |
টি** মিমি |
ভি মিমি |
Z** |
ওজন কেজি |
IR 12 | আর | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | ৮,০ | 9,5 | 5 | 5,5 | 26 | ৫,৭ | 3 | 0,15 | |
আইআর 16 | আর | 15 | 16 | 18,3 | 5 | ৩,০ | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
IR 25 | আর | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
IR 35 | আর | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | ৩,৩০ |
সর্বাধিক সংক্রমণযোগ্য টর্কটি নির্দিষ্ট নামমাত্র টর্কের 2 গুণ।
* DIN 6885 অনুযায়ী কীওয়ে, পৃষ্ঠা 1 •কীওয়ে প্রস্থ JS10 এর সহনশীলতা।
** Z = পিচ সার্কেল T-এ ট্যাপ করা গর্ত G এর সংখ্যা।
মাউন্ট এবং কাপলিং
ভালভ, যা দেখানো উদাহরণে একটি নিয়ন্ত্রণ বা শাট-অফ ভালভ, একটি হ্যান্ডহুইলের মাধ্যমে খোলার বা বন্ধের দিকে সামঞ্জস্য করা হয়।
অপরিবর্তনীয় লকটি পাইপে প্রবাহিত মাঝারি দ্বারা চাপের কারণে ভালভের অবস্থানে যে কোনও অনিয়ন্ত্রিত স্থানান্তরকে বাধা দেয়।
অপরিবর্তনীয় লকগুলির ব্যবহার ম্যানুয়ালি চালিত ভালভের মধ্যে সীমাবদ্ধ নয় এবং সেগুলি মোটর চালিত অ্যাডজাস্টারের সাথেও ব্যবহার করা যেতে পারে।এই ক্ষেত্রে একটি বিশেষ সুবিধা রয়েছে যে টর্ক মোটরটিকে কেবলমাত্র সামঞ্জস্যকারী টর্ক সরবরাহ করার জন্য ডিজাইন করা প্রয়োজন, যা সাধারণত কম, যেহেতু সমস্ত দাঁড়ানো এবং হঠাৎ বিপরীত টর্কগুলি অপরিবর্তনীয় লক দ্বারা শোষিত হয়।
